Modify HUB for RC-30 Wheel
2007.11.14
 VFR750R(RC-30)用のmarchesini(マルケジーニ)ホイールを手に入れてしまった。
 さて、BROS(RC-31)とVFR750Rのプロアームは時代が違う所為か?使用されるシチュエーションが違うためか?全く違うのです。

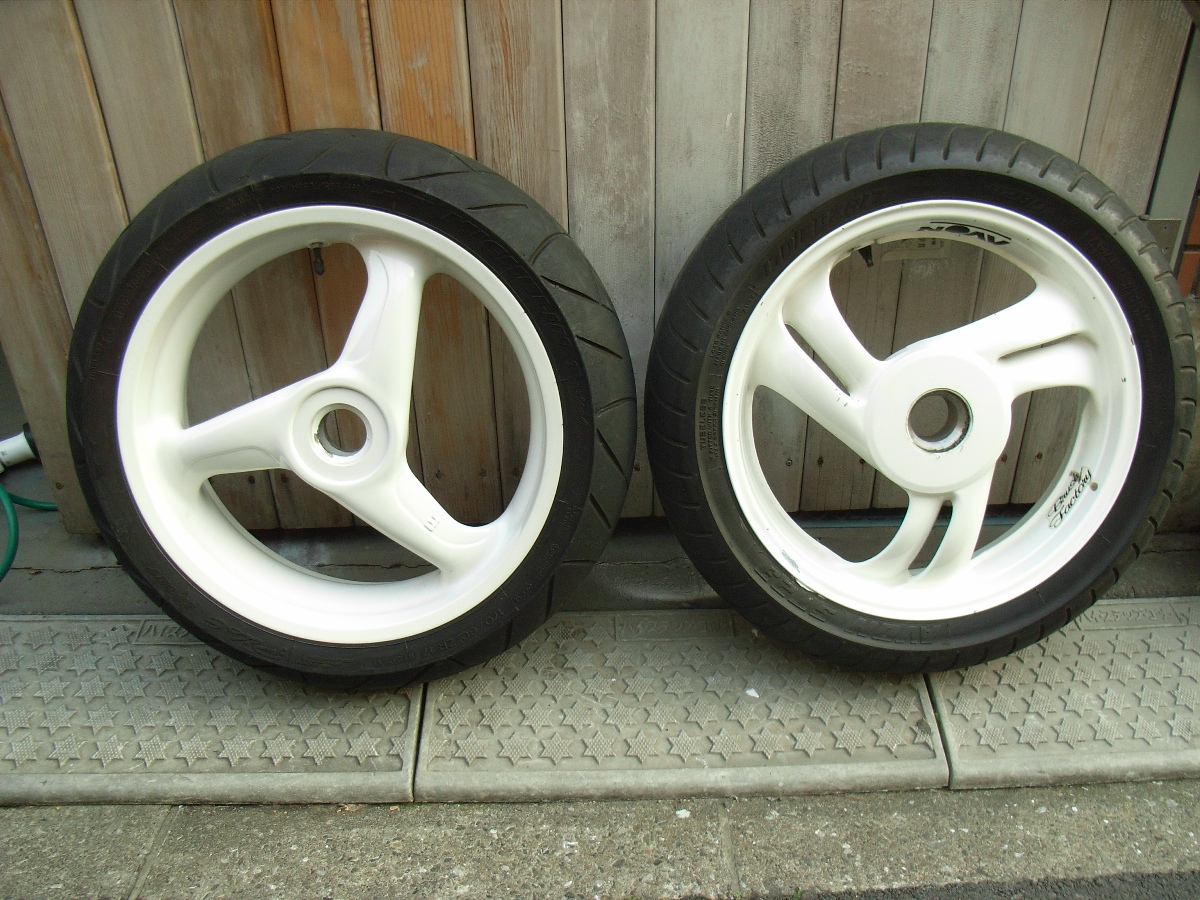

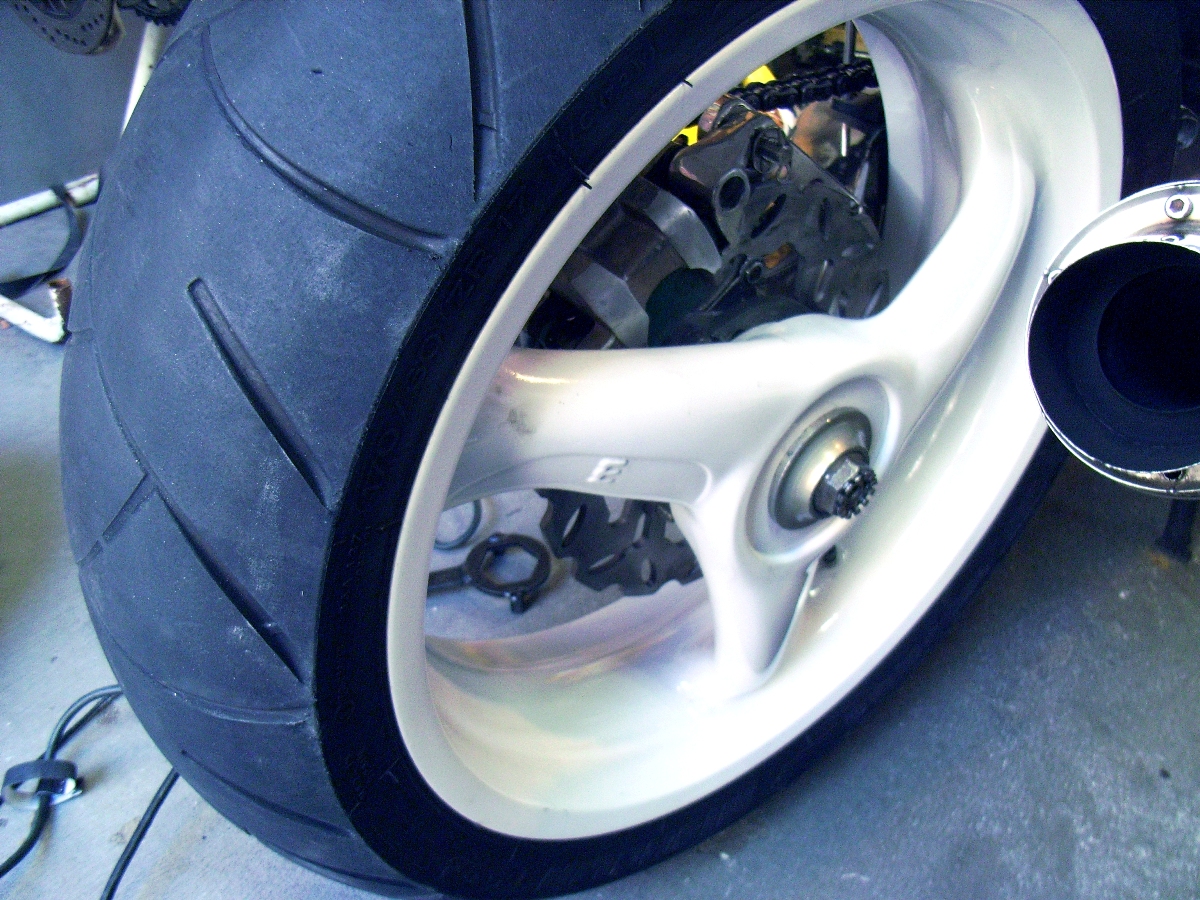

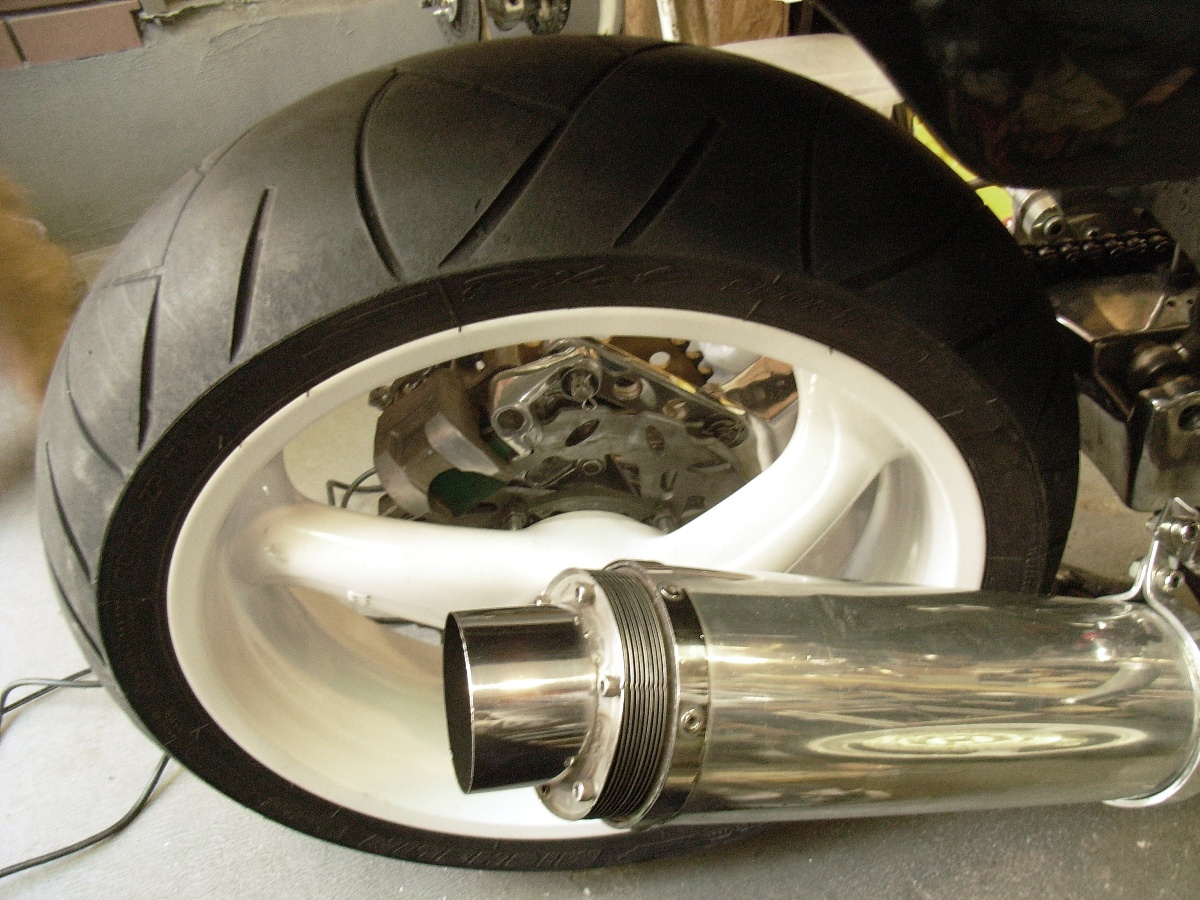

 重要なポイントの写真が無いので関係ないけど純正とマルケジーニ ホイール
 ただのハブを分解してある写真

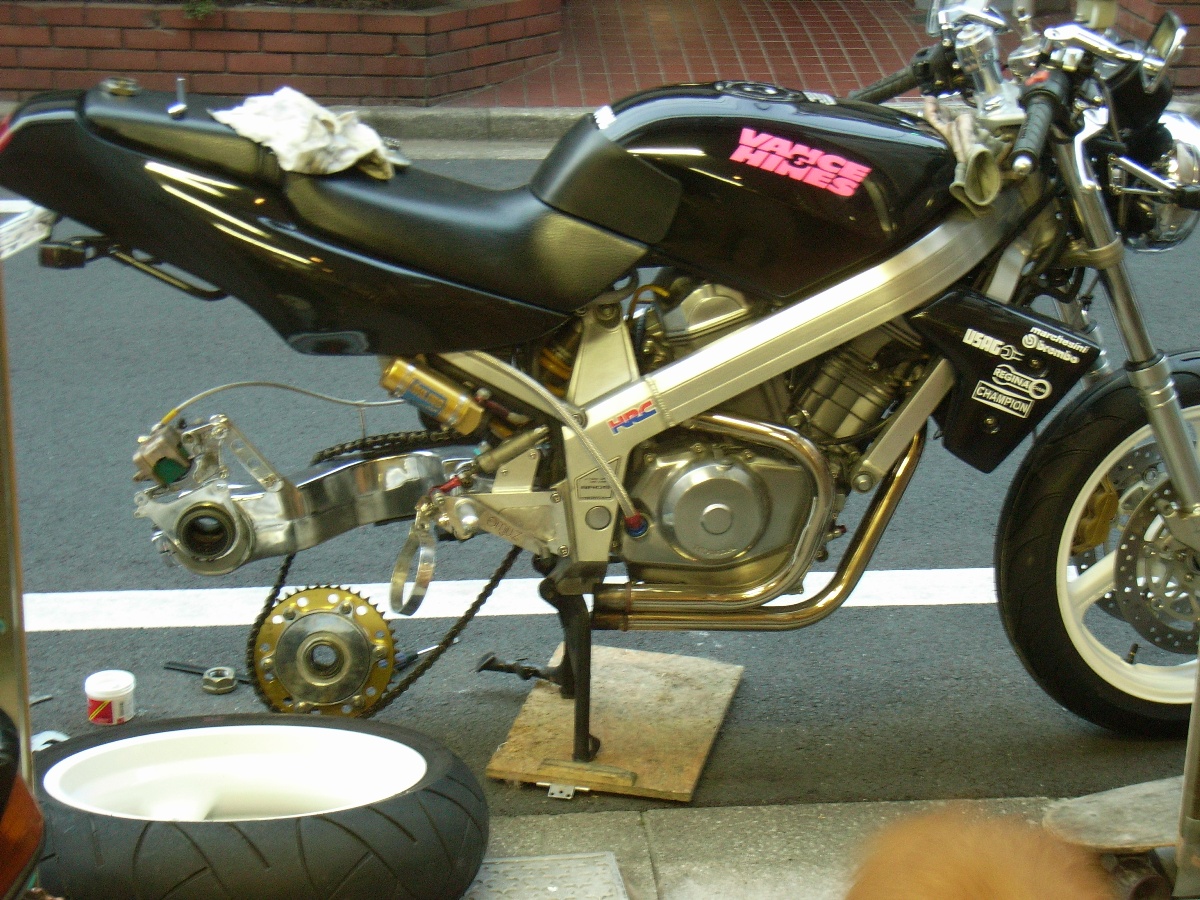

 ガレージの中ではあ〜でない、こ〜でない、あ〜ぁこうか と工具を片手にハブと格闘しているところ
 ZEON紋章が性能アップのキモか?


 アクスル シャフト
 左側がRC-30(VFR750R)
 中央がRC-31(BROS)
 右側がNC-30(VFR400R)

 中央のアクスル(AXLE)はディスクプレート固定穴を開ける加工済み

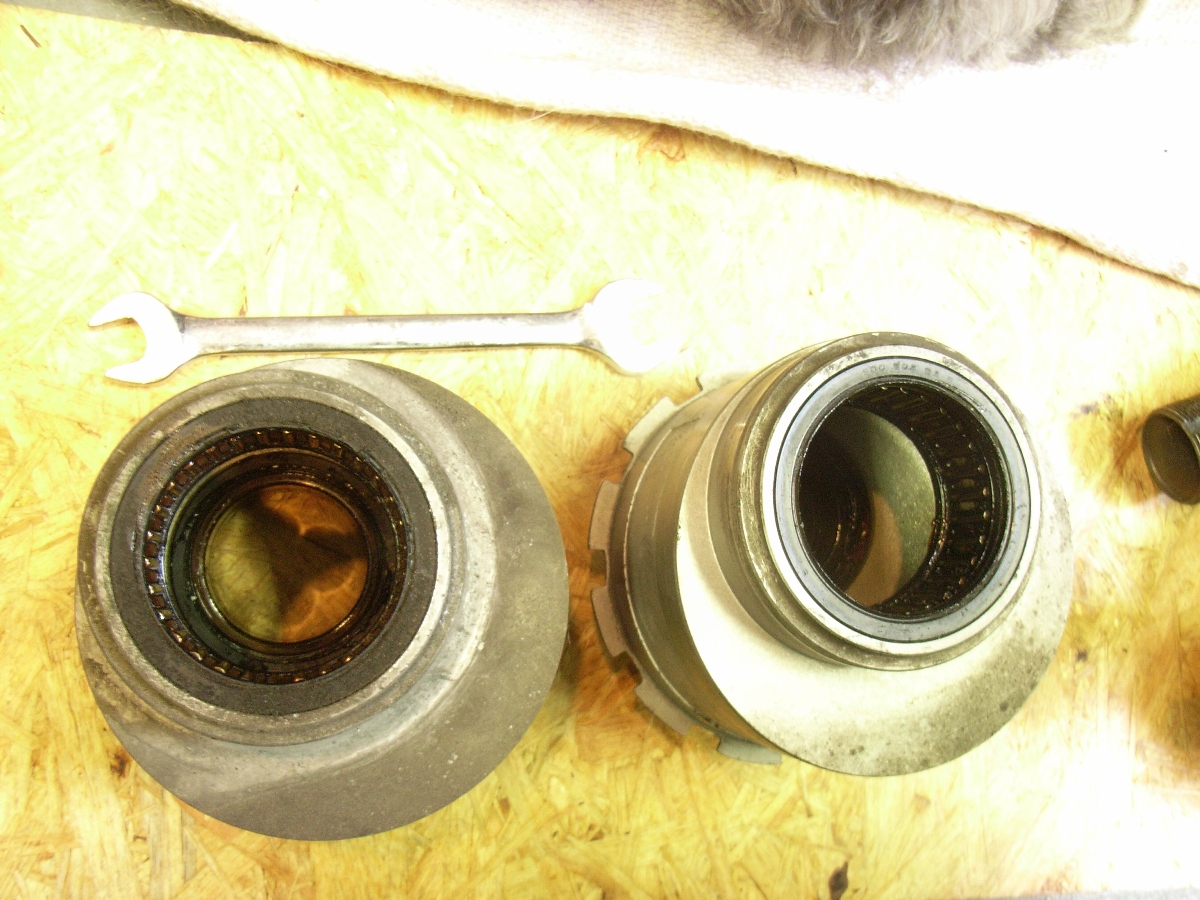

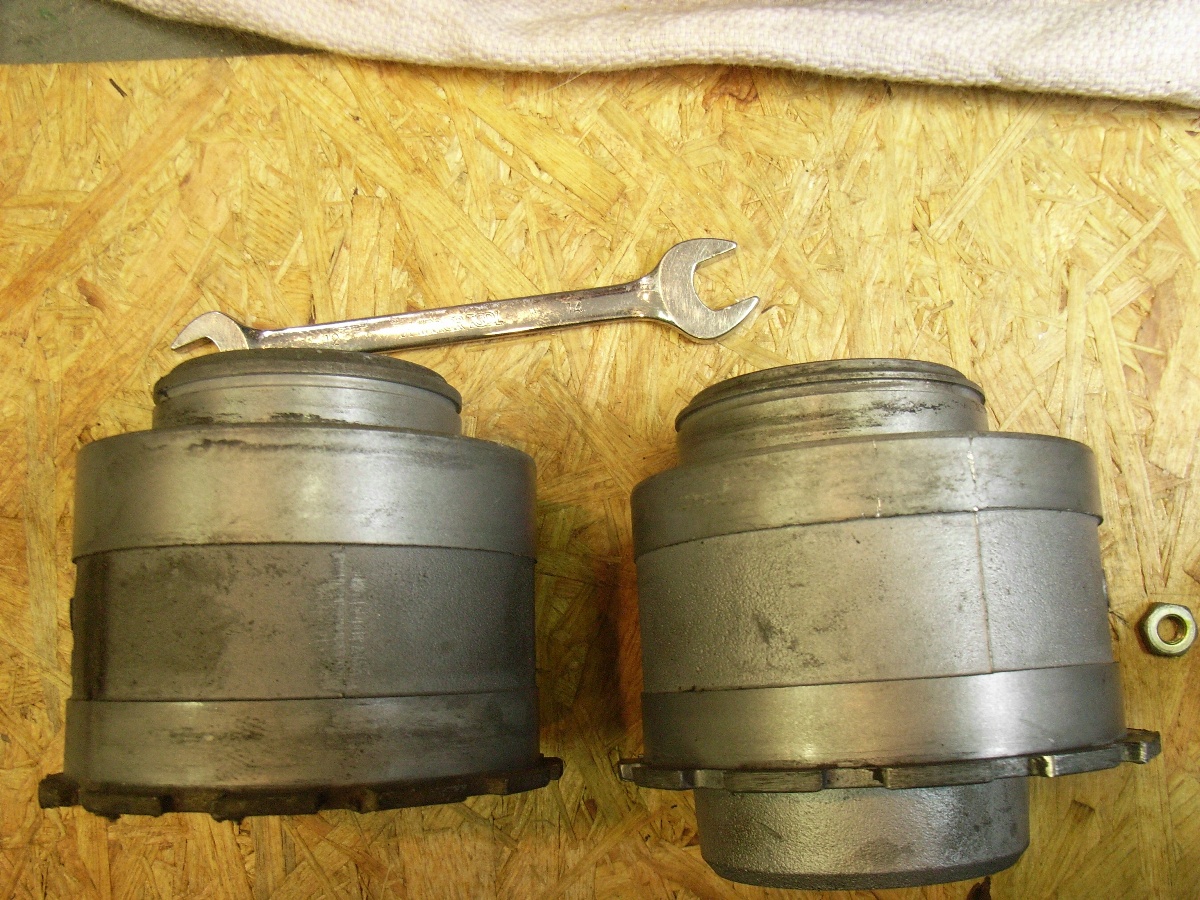

RC-30 RC-31 ベアリングキャリアーの違い  RC-30とRC-31のベアリング キャリアー(Bearing Carrier)、通称ハブ(HUB)の写真

 機能的にはHUBと呼んでも間違いはないのだけど
 HONDAさんはベアリングキャリアーとして設計したのだろう。

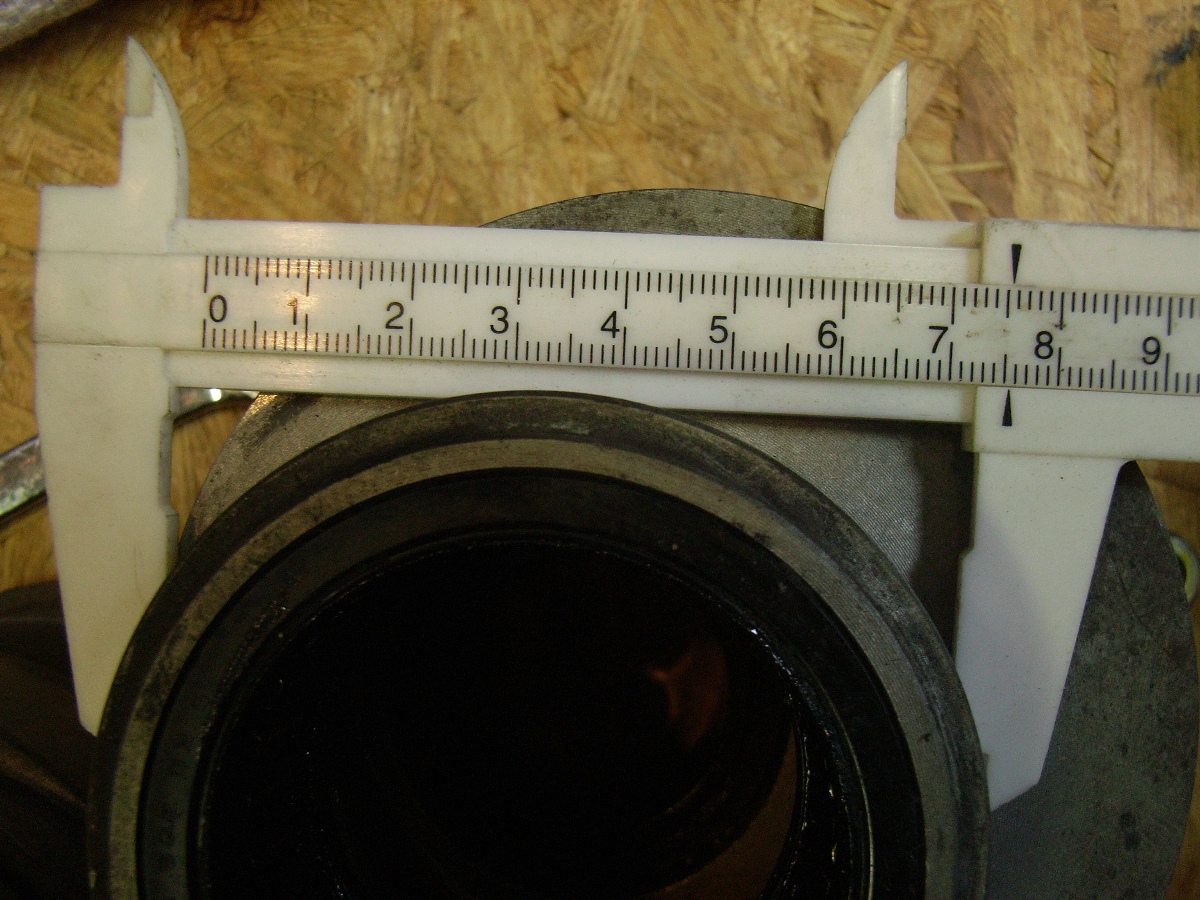

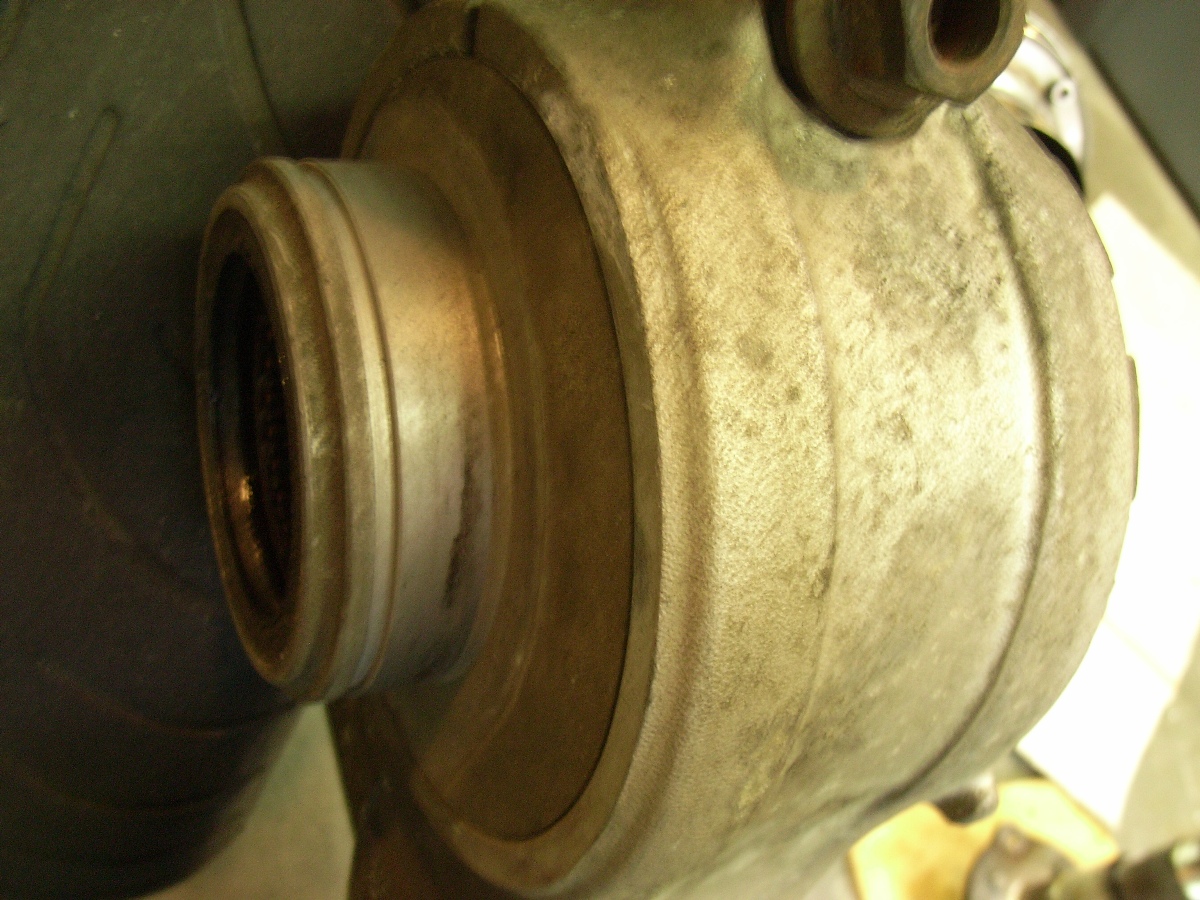

 RC-30ベアリング キャリアー、ホイール側の直径 76mm

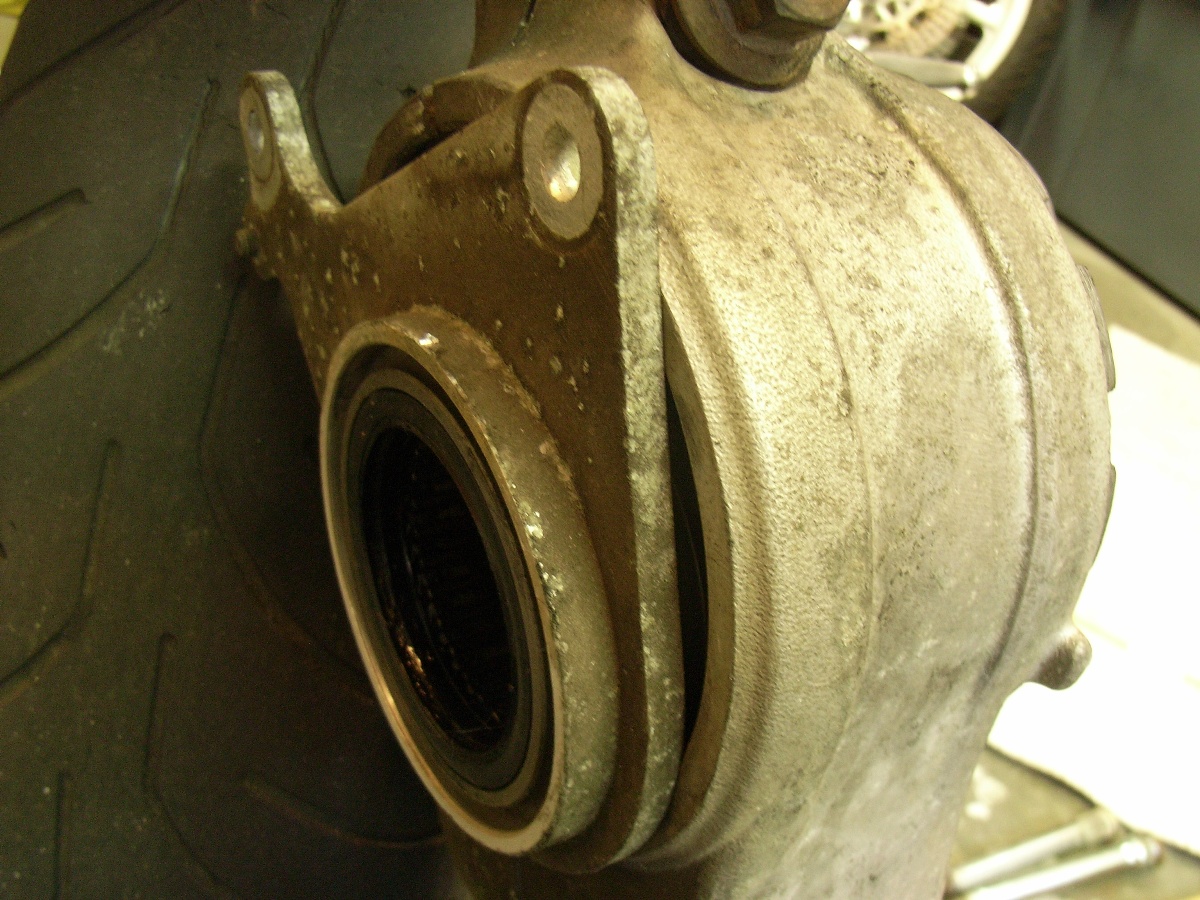

 RC-31のベアリング キャリアーをRC-31のプロアームに装着した写真
 要するに普通の話

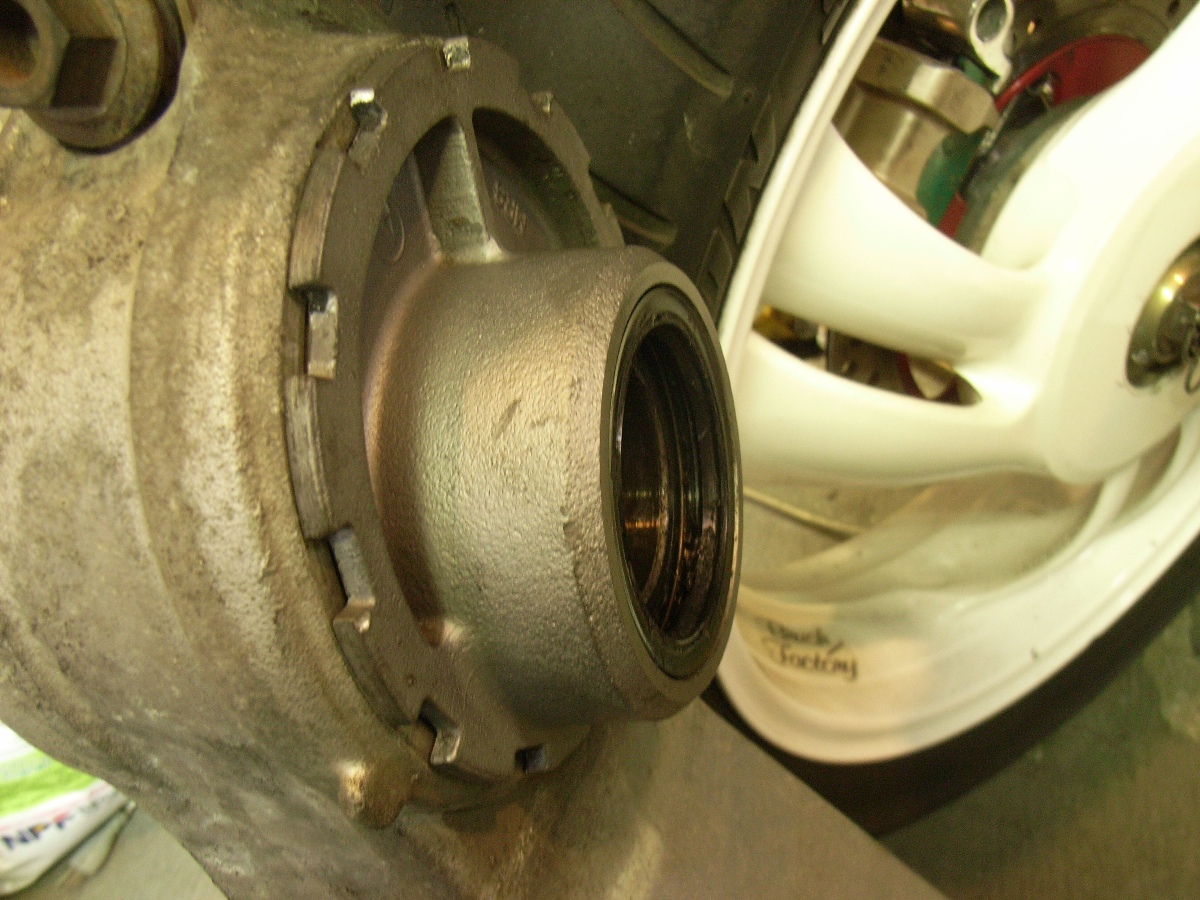

 RC-30のベアリング キャリアーをRC-31のプロアームに装着した写真

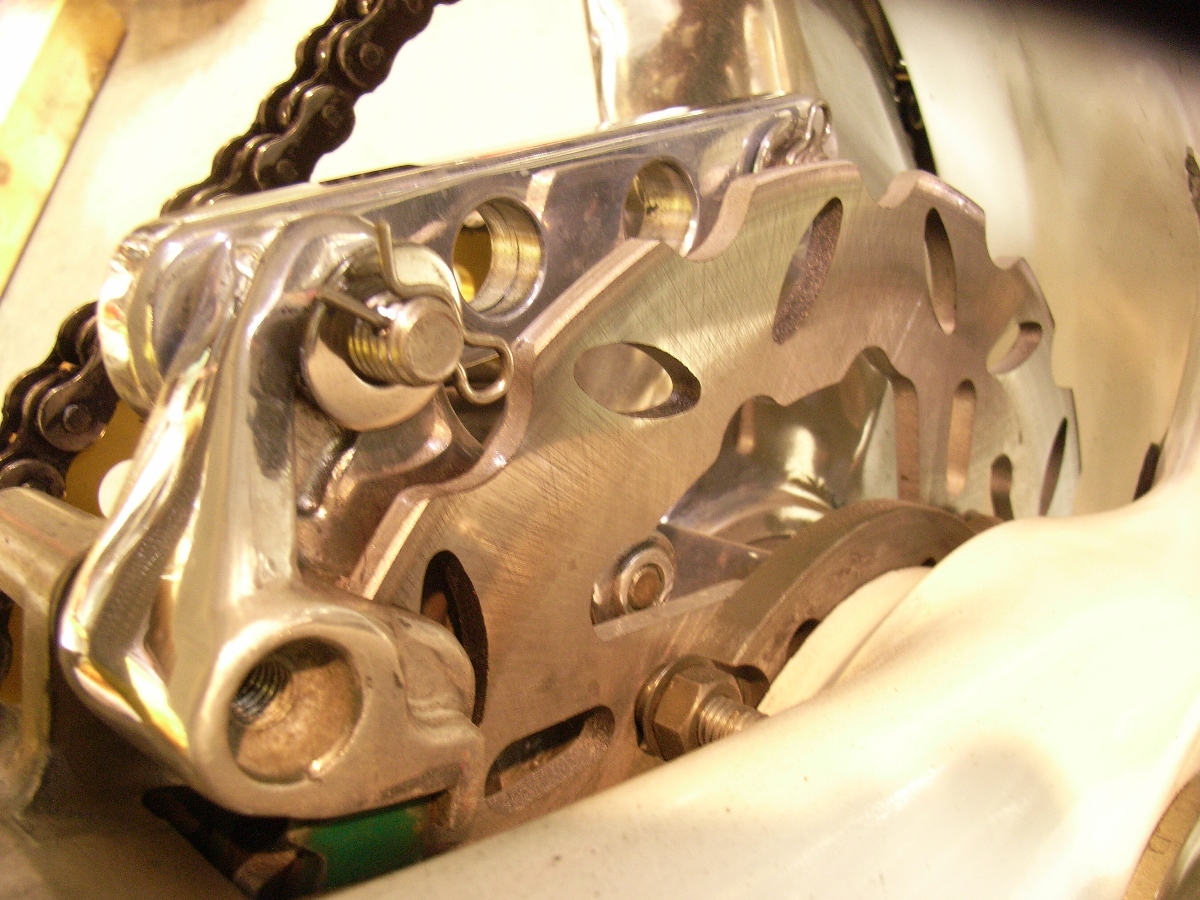

 RC-30のベアリング キャリアーを使用した場合、ブレーキのサポートを考えなくてはならない。。。
