| 自作してみたけど考えが足りなかった・・・ | ||||
 |
2012.10.20 2007.04.22に←こんな感じで作り直したけど 交換直後から失敗に気づいていた 考えが足りない キャリパーステーとスイングアームをリンクさせているところだから プロアーム（スイングアーム）の動きによって両端のボルトを起点に動かなければいけない しかし、前回はそのようなことを考慮していない 七不利なことをしたもんだ・・・ 知っている人が見たら笑われちゃうね・・・ |
|||
 |
両端の穴 φ10mm強をφ15まで広げてベアリングを挿入 M10アレンボルト+シムリング（内径10ｘ外形14ｘ厚1）で挟み込む これで、M10アレンボルトを強く締めこんでもスラスト方向でしっかり固定されるので アルミ無垢キャリパーサポートは自由に動ける めでたしめでたし 後は、工作精度ですね |
|||
 |
キャリパーサポートの縦の長さは30mmなのでできれば、 穴を開けても上下5mm程度の余裕を残したい（丁度、中2つの穴がφ20） 普通、内径φ10で外形φ20以内のベアリングは工業用では見たことがない しかし、 魚釣り用リールにその世界があるんです 以前集めたありったけのベアリング知識 |

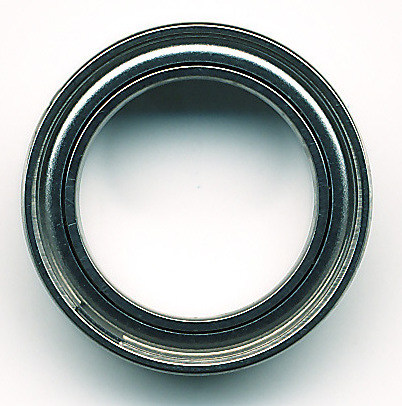

 楽天 HEDGEHOG SHG-1510ZZ オープン ベアリング 内10ｘ外15ｘ厚7 840+160 |
||
| ここにドリル固定具写真 | SHG-1510ZZは厚みが4mmなので、キャリパーサポートの面から内輪ががチョイ出るくらいで φ15ｘ深さ約4mmを掘り下げる。 キャリパーサポートの厚みが10mmなので約2mmがスラスト方向の支持になり 普通のドリルを使って穴を開けるのでアキシアル荷重がかからない SHG-1510ZZは深溝軸受構造なのでラジアル方向はもちろんアキシアル荷重も十分受けられるのでこれでOK できれば、深さピッタリ4mmの平面穴だと内輪が接触してベアリングをアキシアル荷重から解放してあげられるけど 今回の使い方は高速回転するわけではないのでこれでOK |
|||
| 今回は採用しなかったけど 内径φ10鍔付オイルレスメタルを表裏に入れる という方法もある この場合は穴径がφ12なので、お高くてあまり使い道のないφ15ドリル刃を買わなくて済むし 家庭用電動ドリルでも簡単に開けられます。 |
 楽天 YOSHIMURA 大同メタル DDK05鍔付ブッシュ k5F1006-18 176+525 |
 楽天 伝動器 大同工業 DDK05シリーズ K5T08 内8ｘ外14ｘ厚1.5 79+525 |
||
