Do something for replacing
チェーンスライダー もとい チェーンローラーが壊れた

アンダーカウル for BROS? 2012.09.12

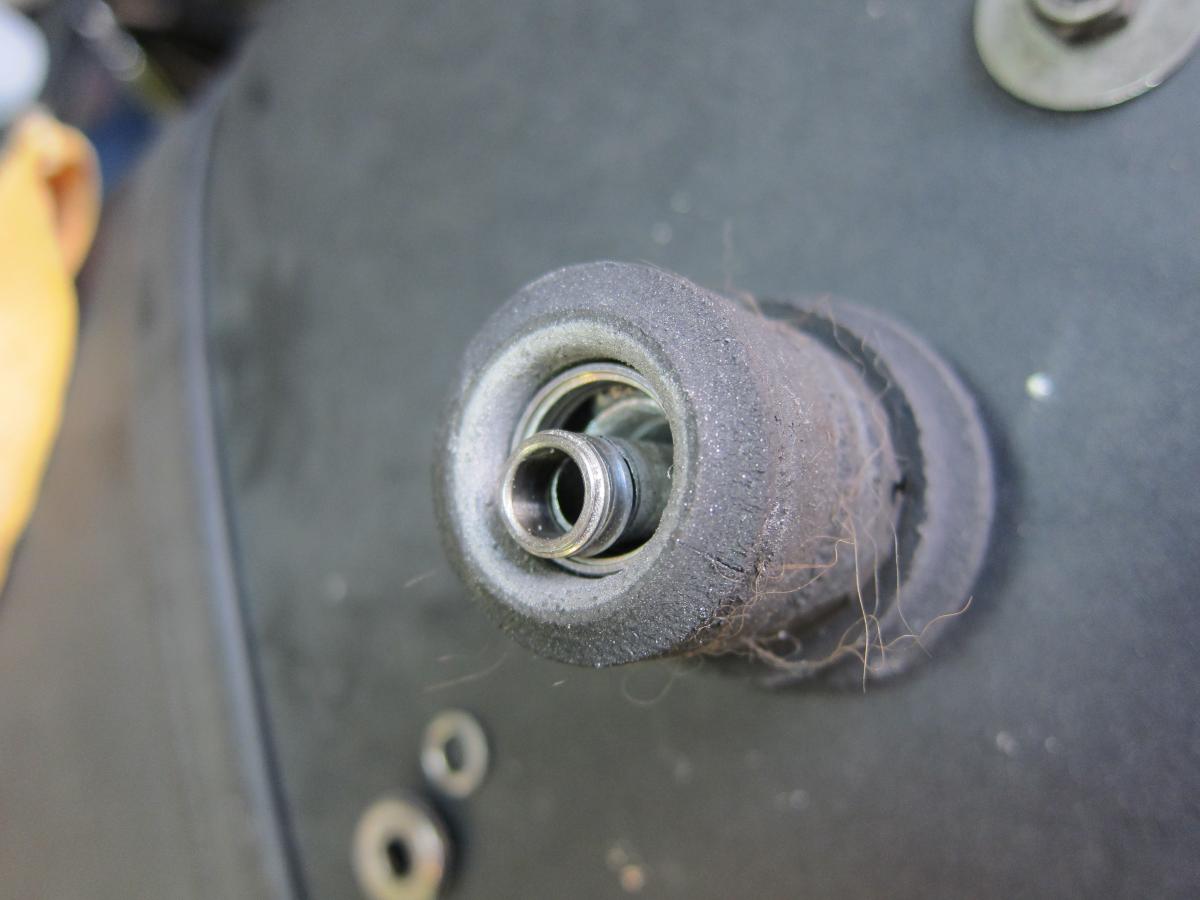

 素人が作ったチェーンローラー
 4年間ほど頑張ってくれたけど最終的には・・・
アンダーカウル for BROS?

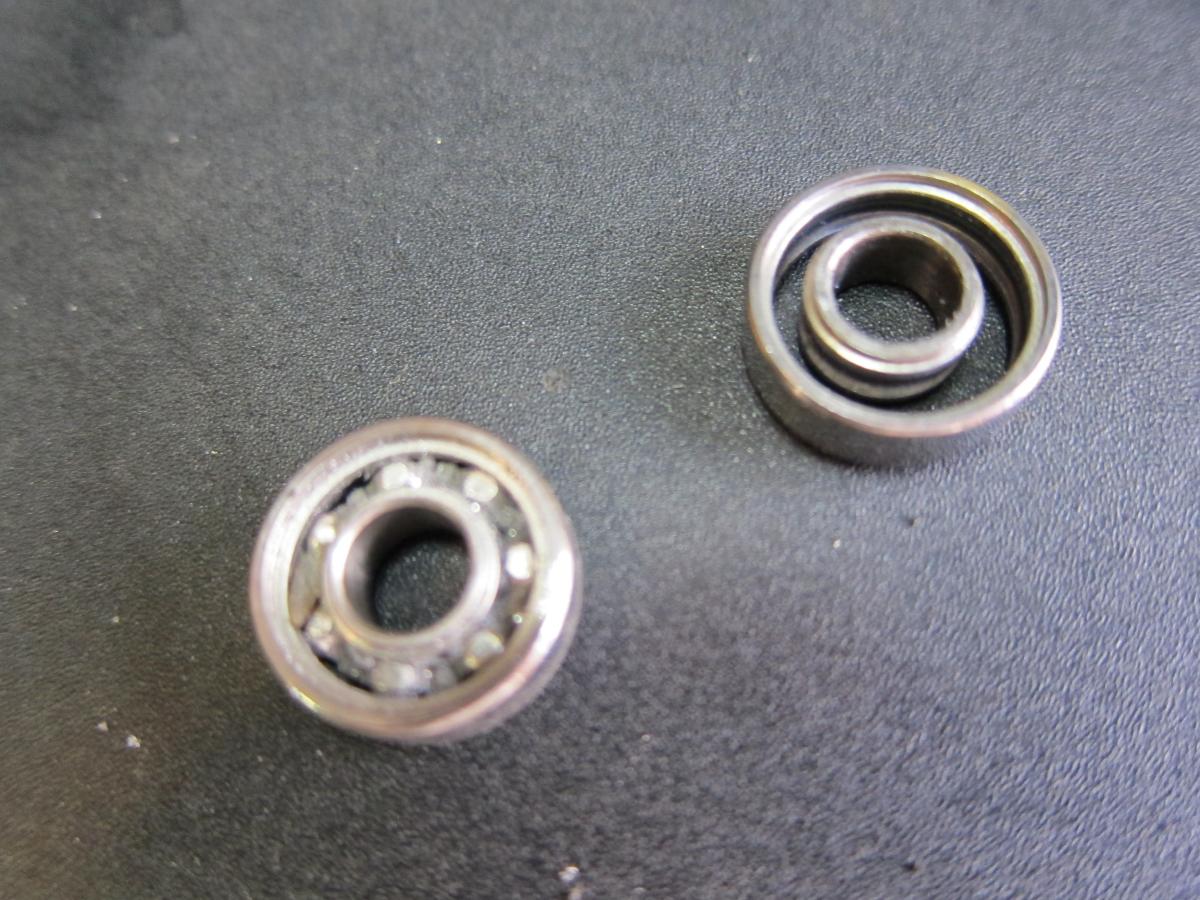

 ベアリングがこうなり(元々はφ6x19x6のシールベアリング)

 右側に写るベアリングはシールド、無い、玉っころないの状態
 左側に写るベアリングはアルミ製サポートカラーが削れた粉が侵入していて回らなくなっている
アンダーカウル for BROS?  自作物なので考察しても他の人のためにはなりませんが

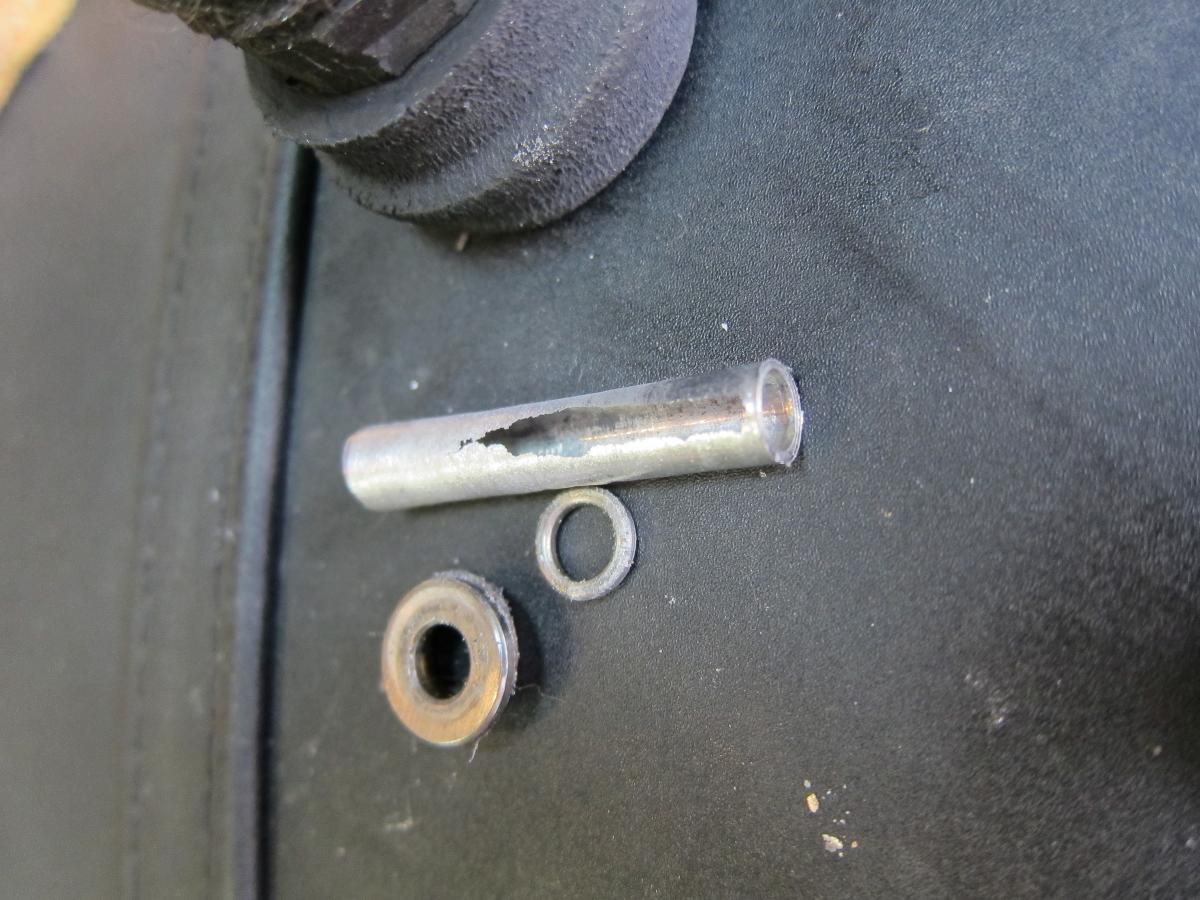

 ←削れた左右のベアリングを内向き方向に支えていた内径φ6、外径φ8のただのアルミ菅

 多分、引き金は車体外側のベアリングが油切れか?
 ホコリによってベアリング機能停止=玉っころ回転止めて削れる
 → シールド破壊
 → 玉っころ逃亡
 → ラジアル方向に偏心開始+押えベアリングだけで回転+ローラー部チェーンによる偏摩耗
 → 6mmキャップボルトとパイプ接触
 → パイプ摩耗=切削開始
 でパイプに穴が開いた
 シールドベアリングが破壊しても押えベアリング(一番下に写っているベアリング)で回転する余地を残しておいたから、
 スラスト方向にずれたスポンジ ローラーに耐えて、偏摩耗に気が付いてから300km程度走ってしまっても
 何とか回ってくれていたんだと思う。
 ちなみに押えベアリングにはレースにちょい傷が入っていただけ・・・
 内径6mmのベアリングにはチェーンからかかるラジアル方向の荷重は荷が重すぎたのか・・・?

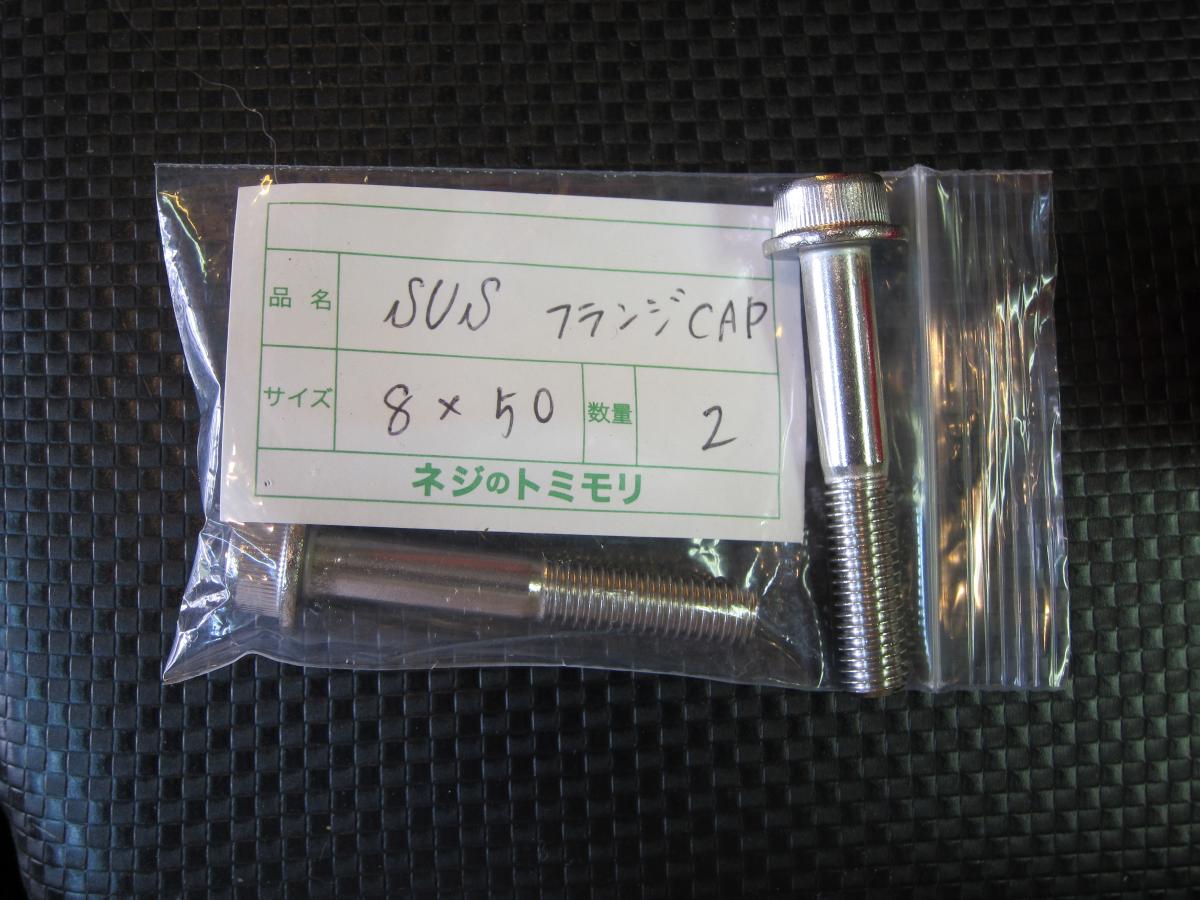

アンダーカウル for BROS?  ステンレス キャップ ボルト
 M8x60mm

 あれ?60mmの写真が無い
 (写真はフランジ付き)

楽天 ネジのトミモリ
ステンレス フランジ キャップ
M8x50x2本
515+525

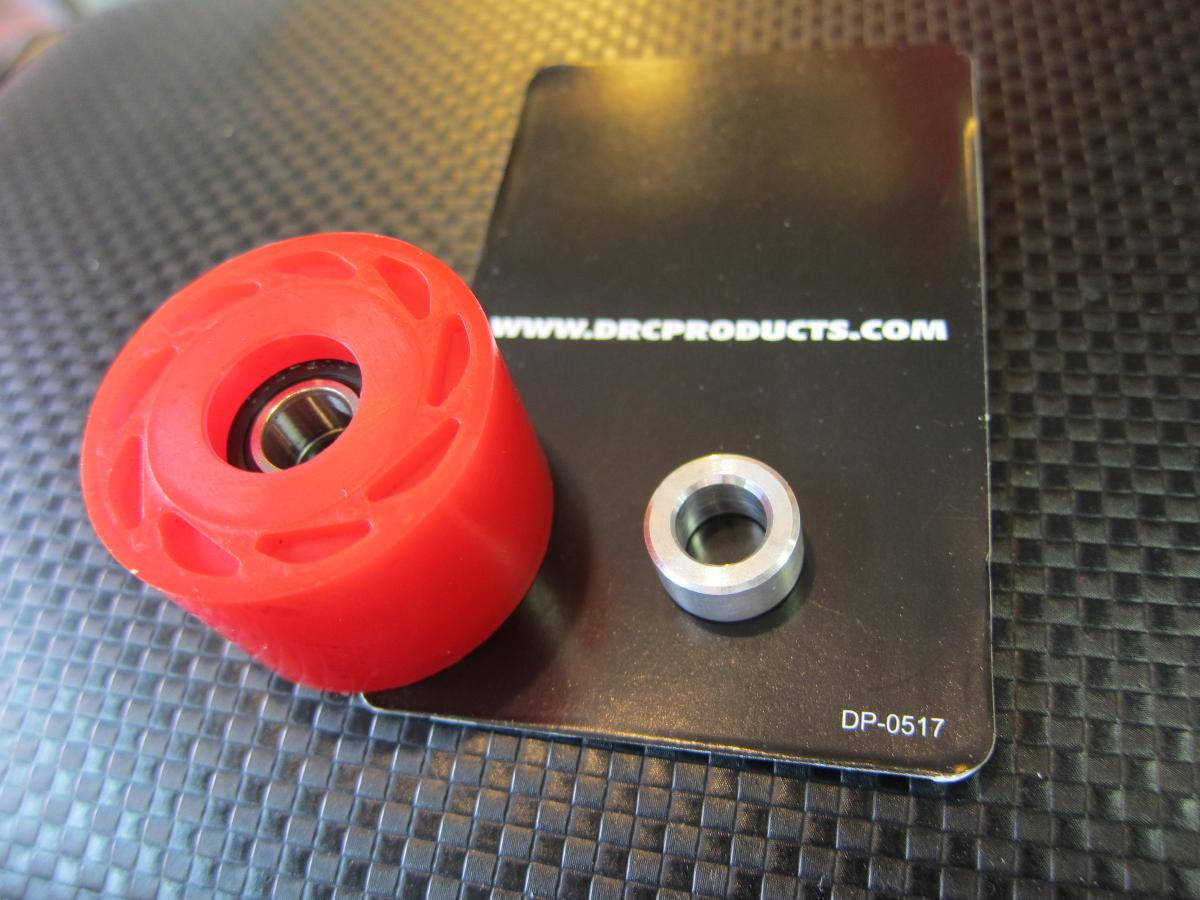

DRCチェーンローラー  DRCのチェーンローラー

 内径φ8x外径φ13x8mmのカラーは無くすとやばい

楽天 WeBike
DRCチェーンローラー
M 36mm Red
1017+600
KITACO アルミ カラー  「アルミ ウエストカラー M8」で検索

 外径 φ15
 内径 M8
 長さ 30mm

 あれっ?30mmの写真が無い

楽天 WeBike

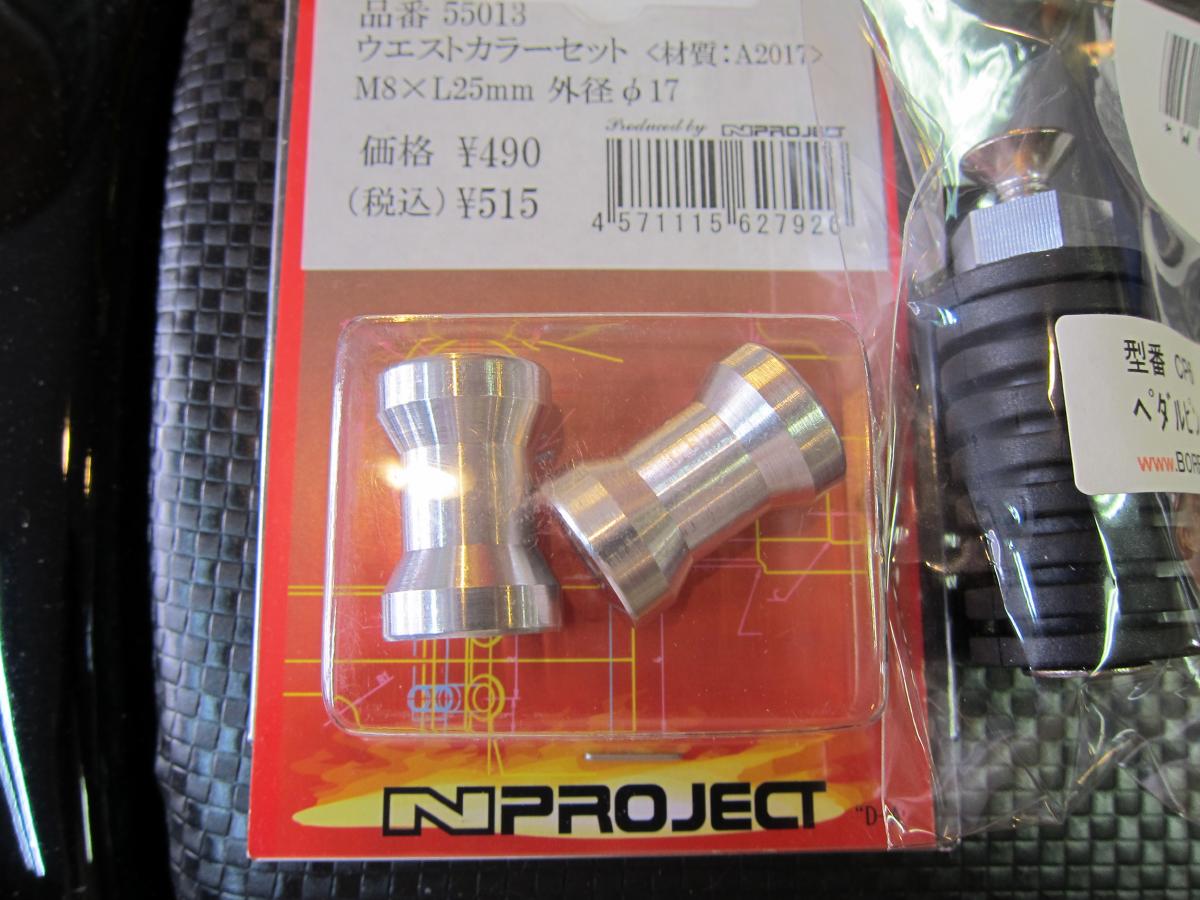

N-Project
ウエスと カラー
φ17(φ13)x25mm
内径 φ8
484+600

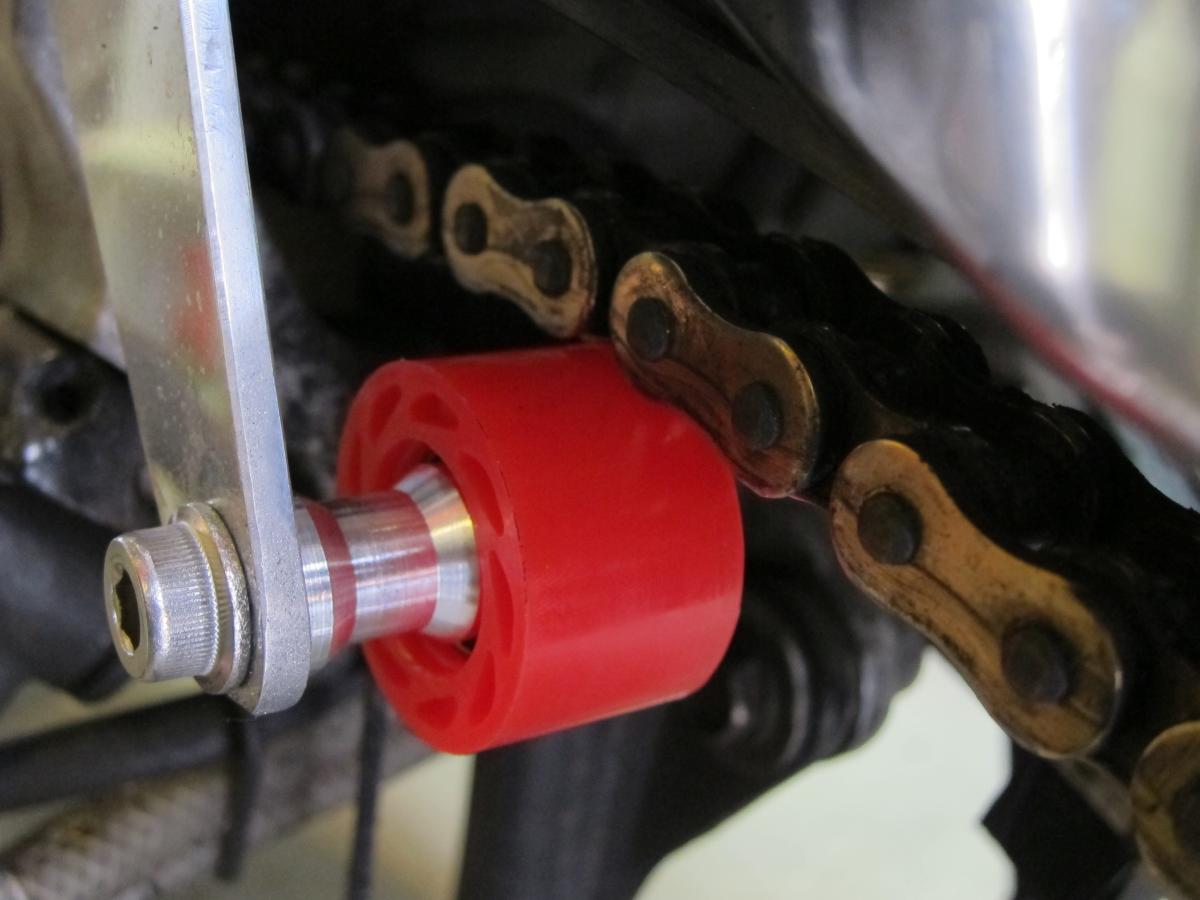

DRCチェーンローラー  上記の組み合わせで
 ←のようになりました

 写真は15mmカラー+M8x50mmフランジ ステンレス キャップボルトの組み合わせ

 後日
 30mmカラー+60mm フランジ ステンレス キャップ ボルトの組み合わせを披露します

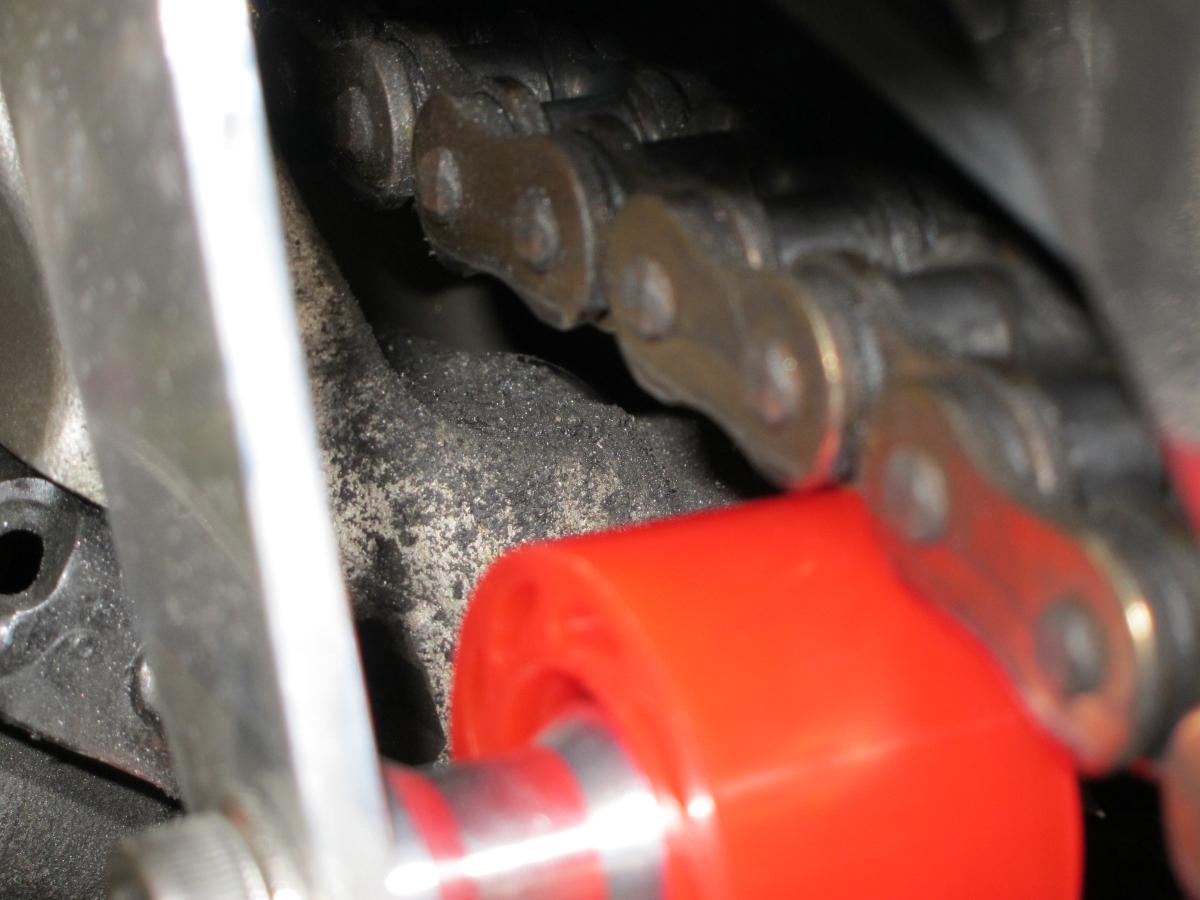

EasyRider アルミ カラー セット  奥のアルミ粉末は旧チェーンローラーから飛び散った物です。

 ここを速く見るべきだったと後悔しても遅い
