.JPG) |
金属パーツから金属ピックアップでは摩耗が激しいので MC-18愛好家で試行錯誤されたパーツを流用させてもらうことにした。 |
|||||
.JPG) |
.JPG) |

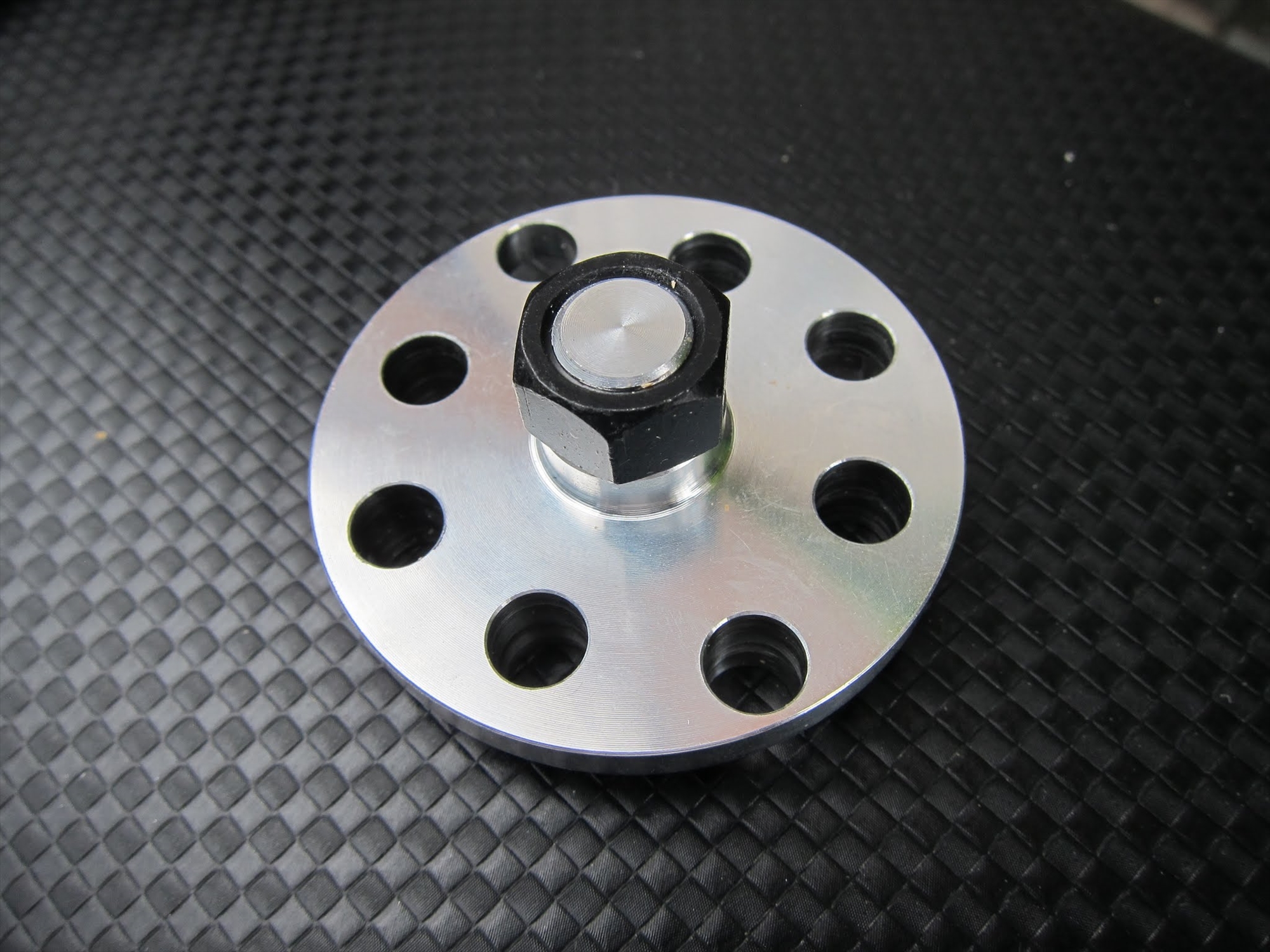

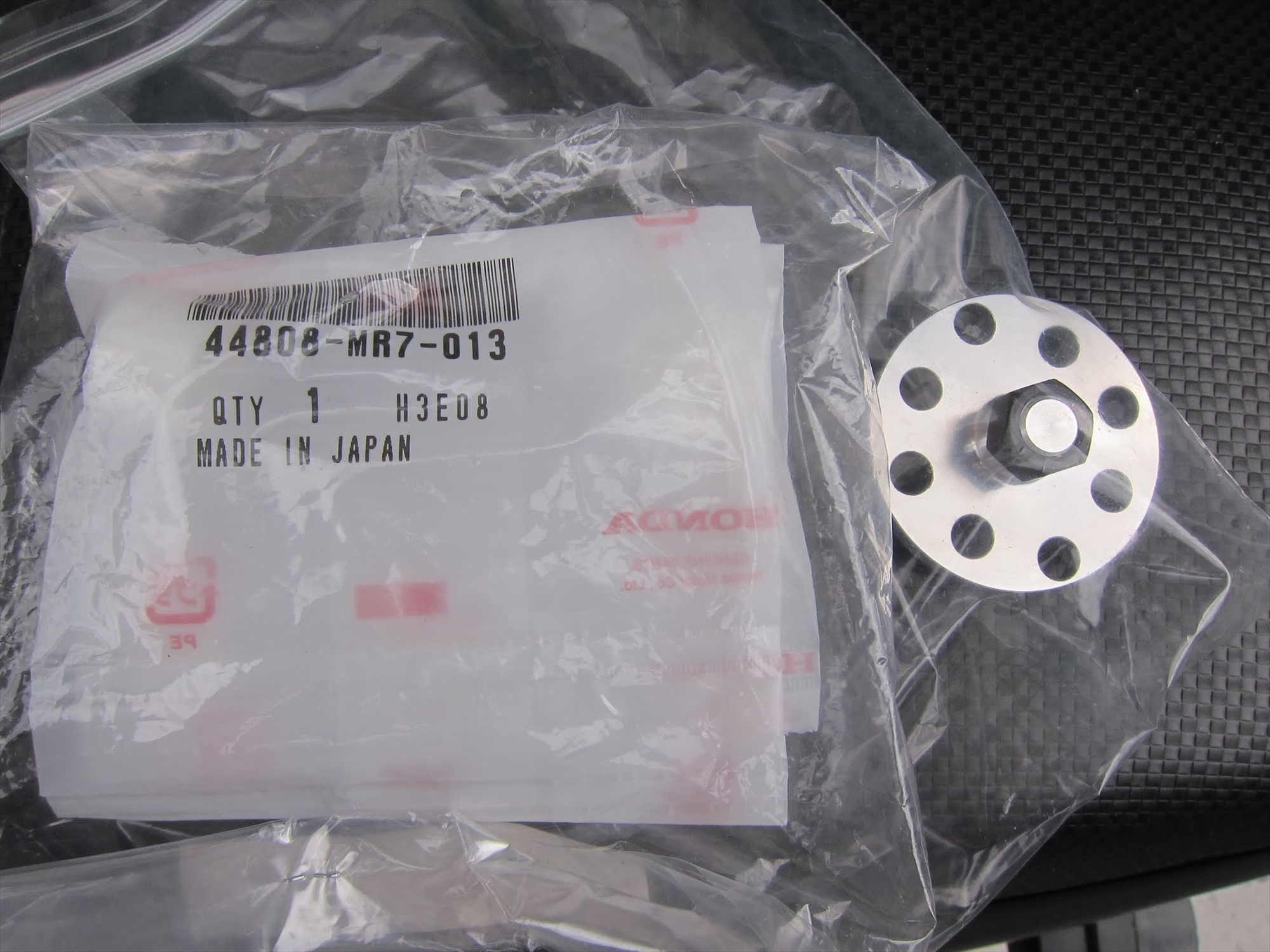

届いたパーツ この円形のパーツをドライブスプロケットへ共締めする。 |
  Amazon ノーブランド（中華） スピードメーターワイヤー 800mm |
  Amazon Alpha Rider（中華） スピードメーターワイヤー 885mm |
  Amazon ホンダ メーターケーブル 940mm 2091+0 |
|
.JPG) |
.JPG) |
おおよその寸法 |   Amazon キタコ メーターケーブル AC13用 860ｍｍ 1800+0 |
|||
.JPG) |
.JPG) |
  Amazon Mercy Tools（中華） スピードメーターワイヤー 960mm |
||||
.JPG) |
MC-18純正のピックアップアダプター この部分がABS樹脂製になることで摩耗や冗長性が上がることを期待 |
|||||
.JPG) |
.JPG) |

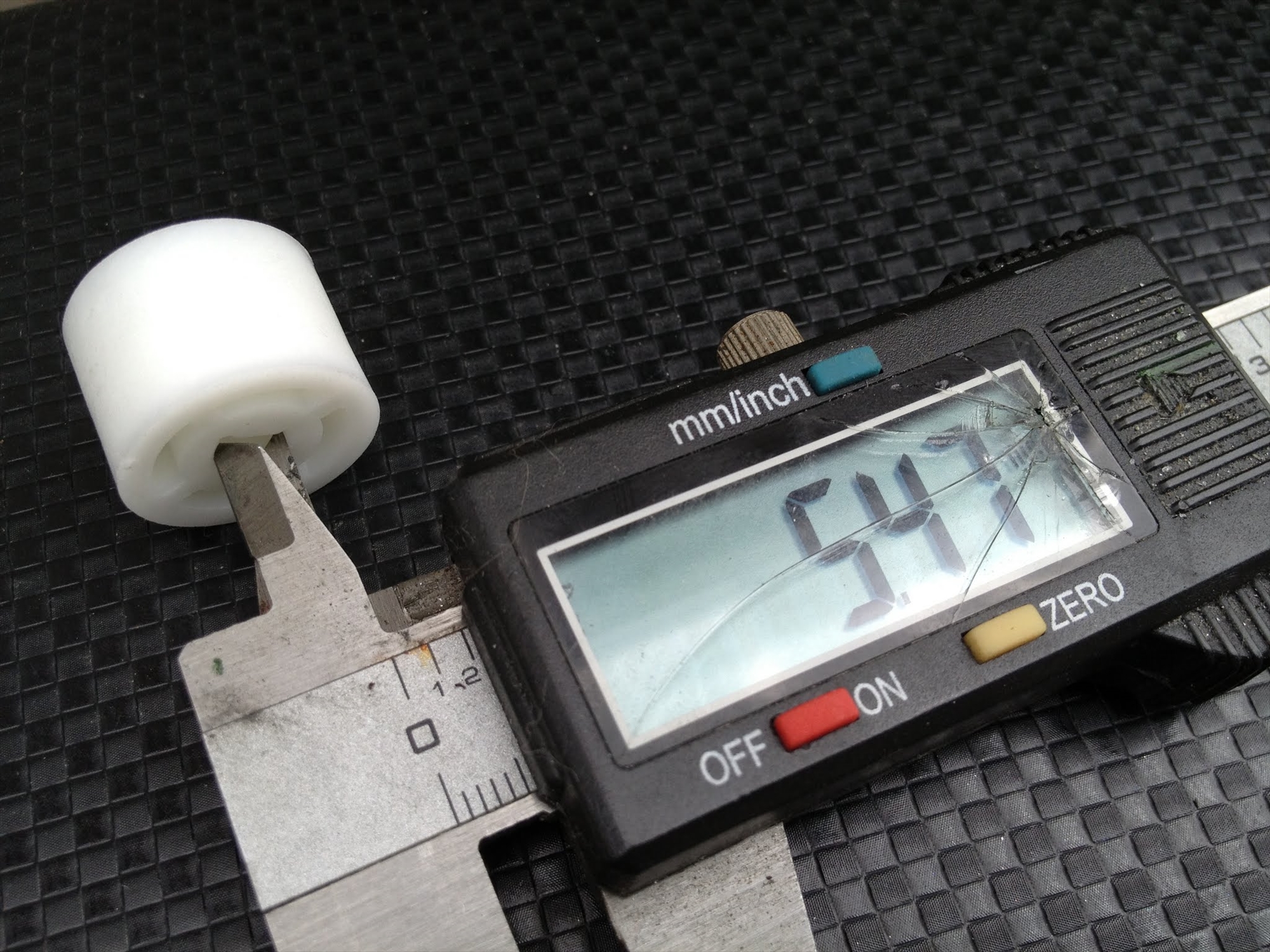

おおよその寸法 | ||||
.JPG) |
.JPG) |
|||||
.JPG) |
.JPG) |
ピックアップの爪が真ん中になく偏心してしまうと 爪が刺さっている部分が前部削れてしまう。 これが問題だった |
||||
.JPG) |
.JPG) |

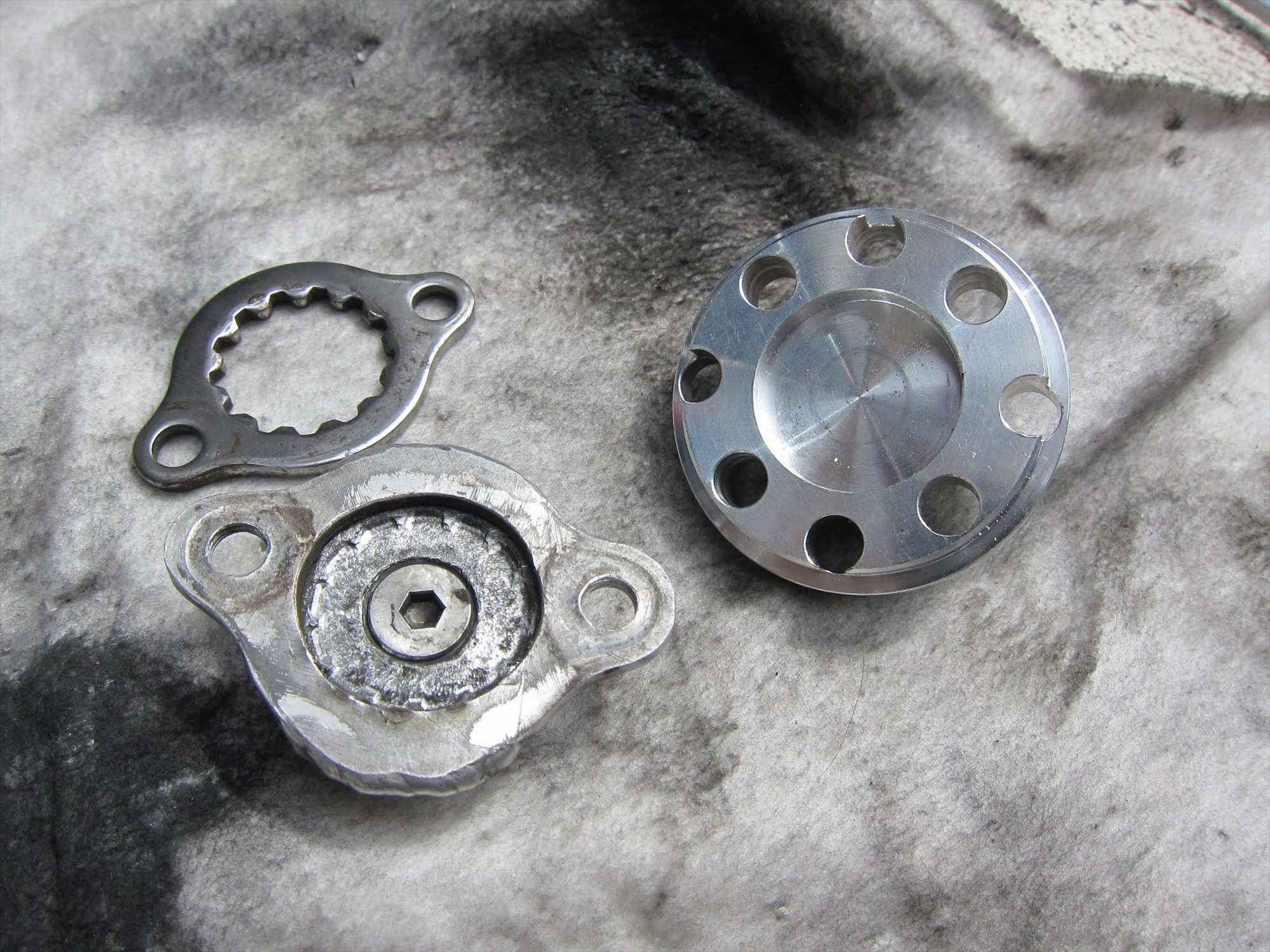

ドライブスプロケットを固定する穴とズレているので 位置を合わせて穴を拡張 |
||||
.JPG) |
.JPG) |

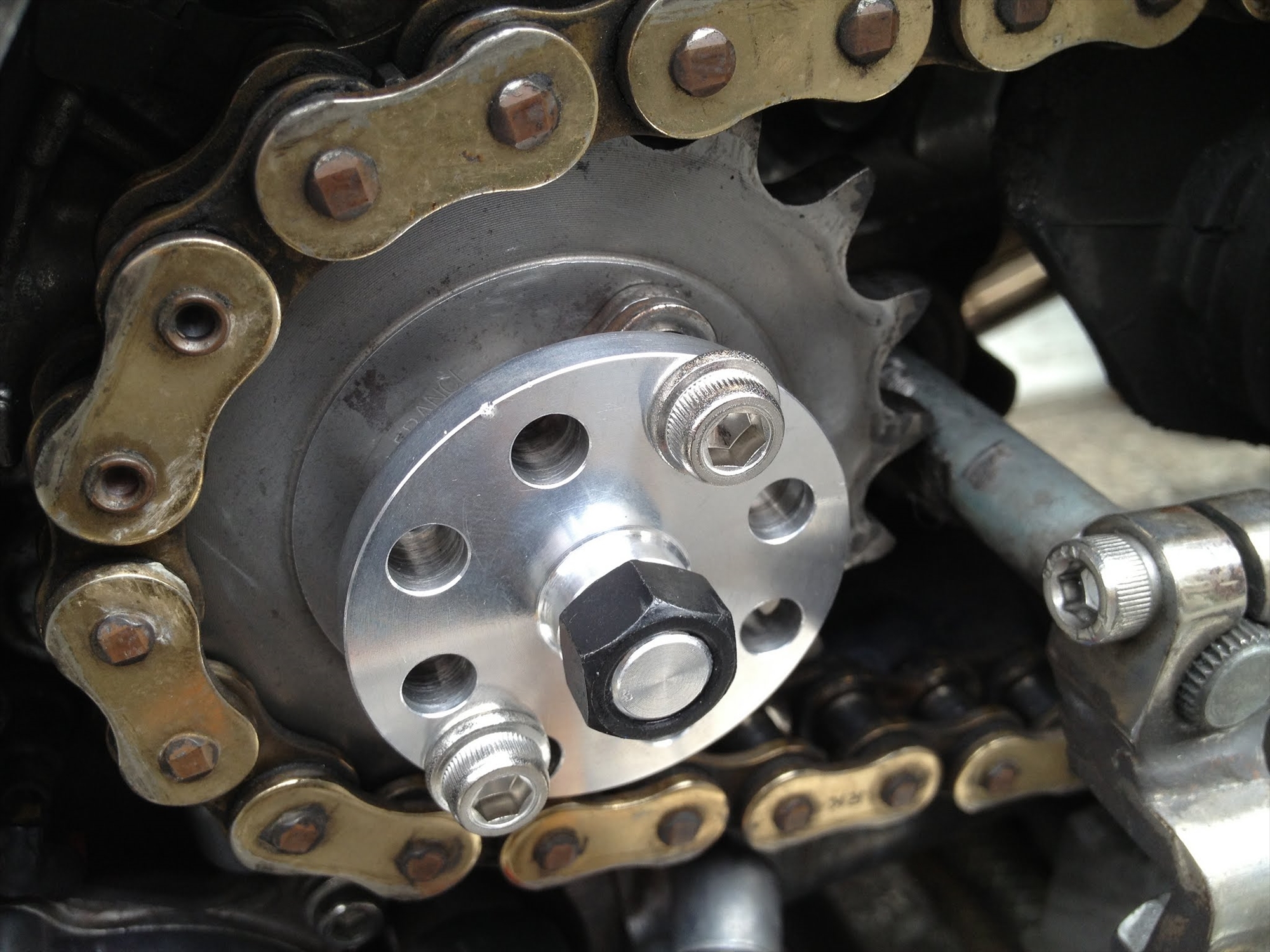

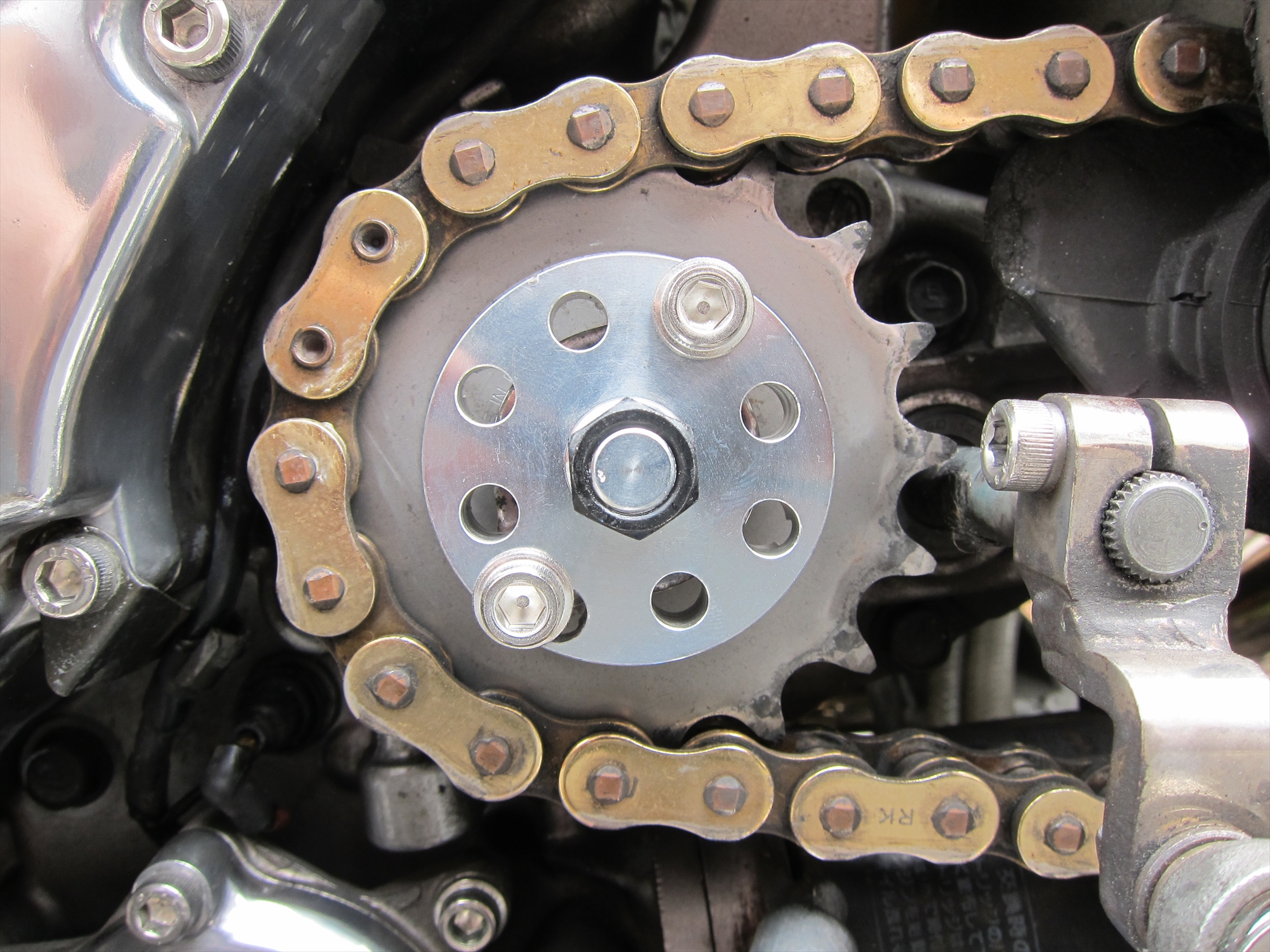

ステムシャフトから回転数を取り出すパーツの固定 本来、フィキシングプレートは1枚だけど ブロスもドライブスプロケットが多少左右に動く仕様なので その遊びをもたせるために2枚にしてみた |
||||
.JPG) |

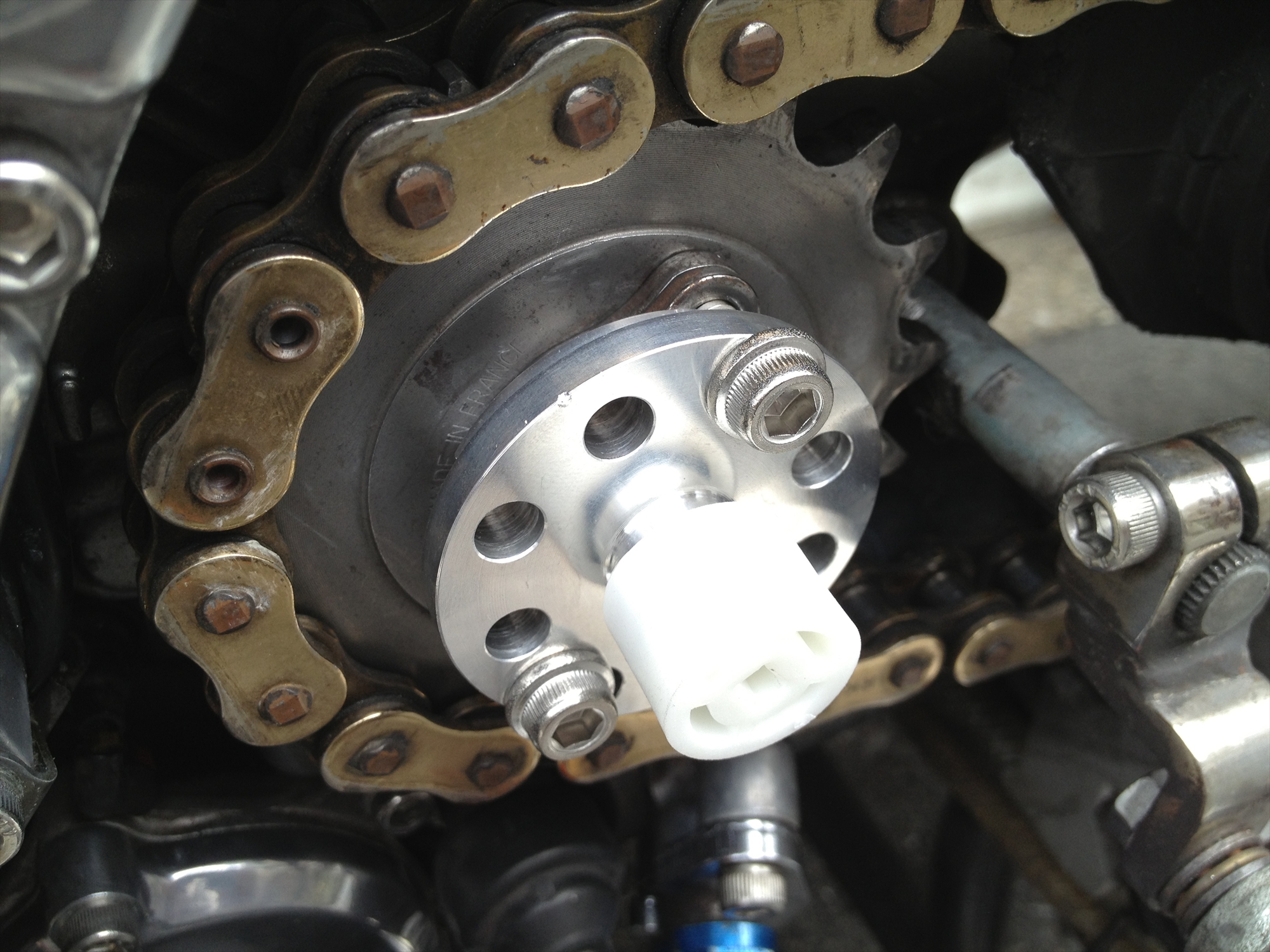

ABS樹脂製ピックアップ受け どこにも固定されず刺さっているだけ |
|||||
|

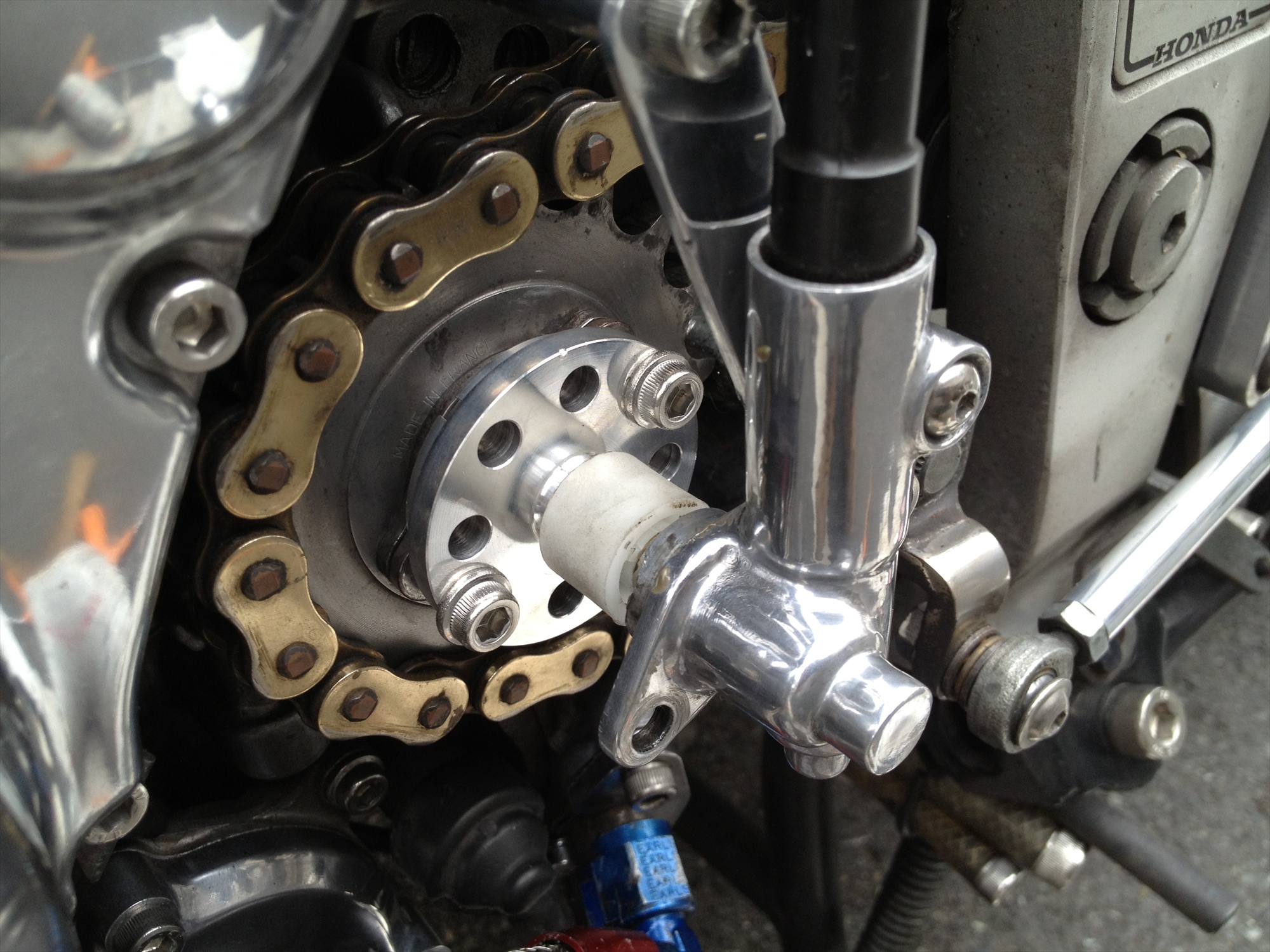

スピードメーターギヤボックスASSYの取付 1枚の1.5mm圧アルミプレートで強めのトルクでクランクケースへ固定されているだけ |
|||||
