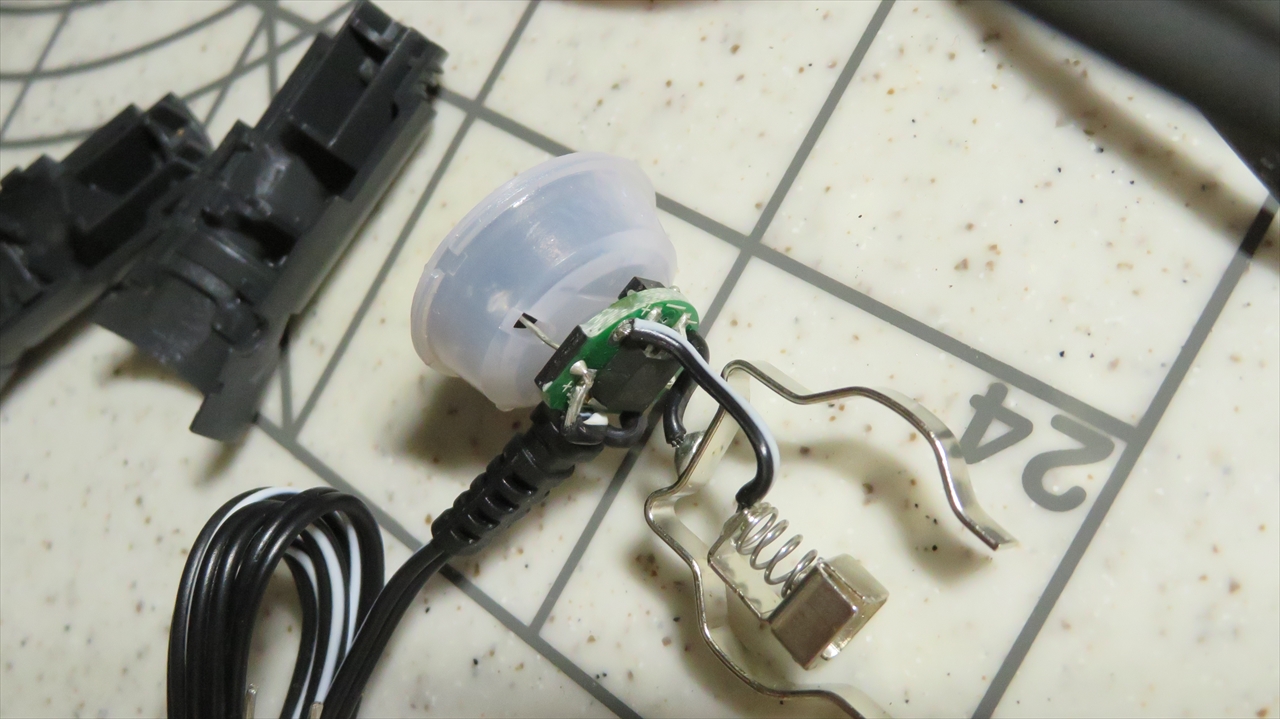

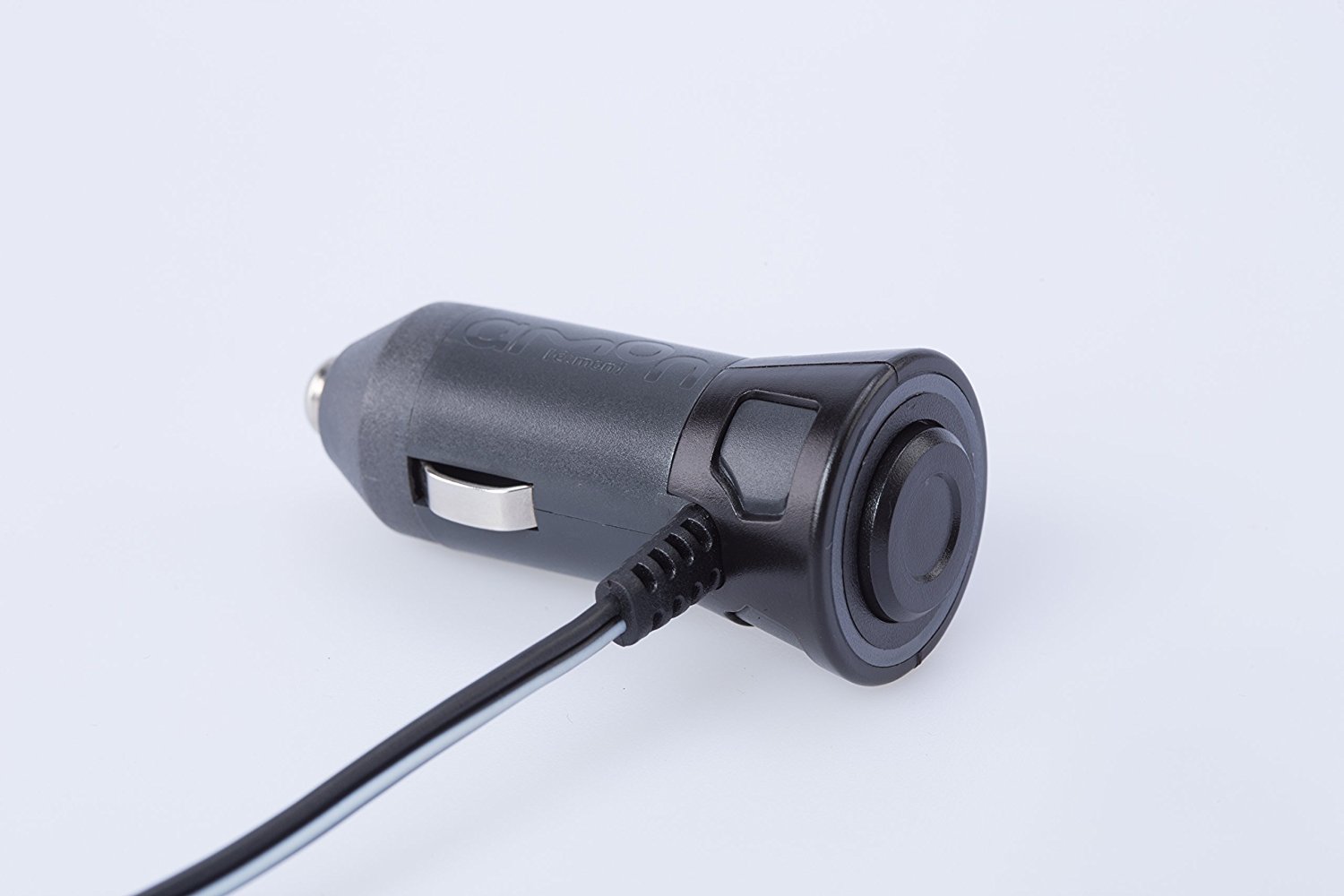

AWG20なので通過電流量を増やすために（LEDに流すくらいならAWG24（0.2sq）でも全然OKだが 10AWG位のシリコンケーブルを使おうとしたが・・・・失敗。 ケーブルを16ゲージ位に戻すためにハンダをはがしている時に基盤ごとやってしまった・・・ |
  Amazon AMON 1538 電源プラグSW ~60W 782+0 |
||
 |
 |

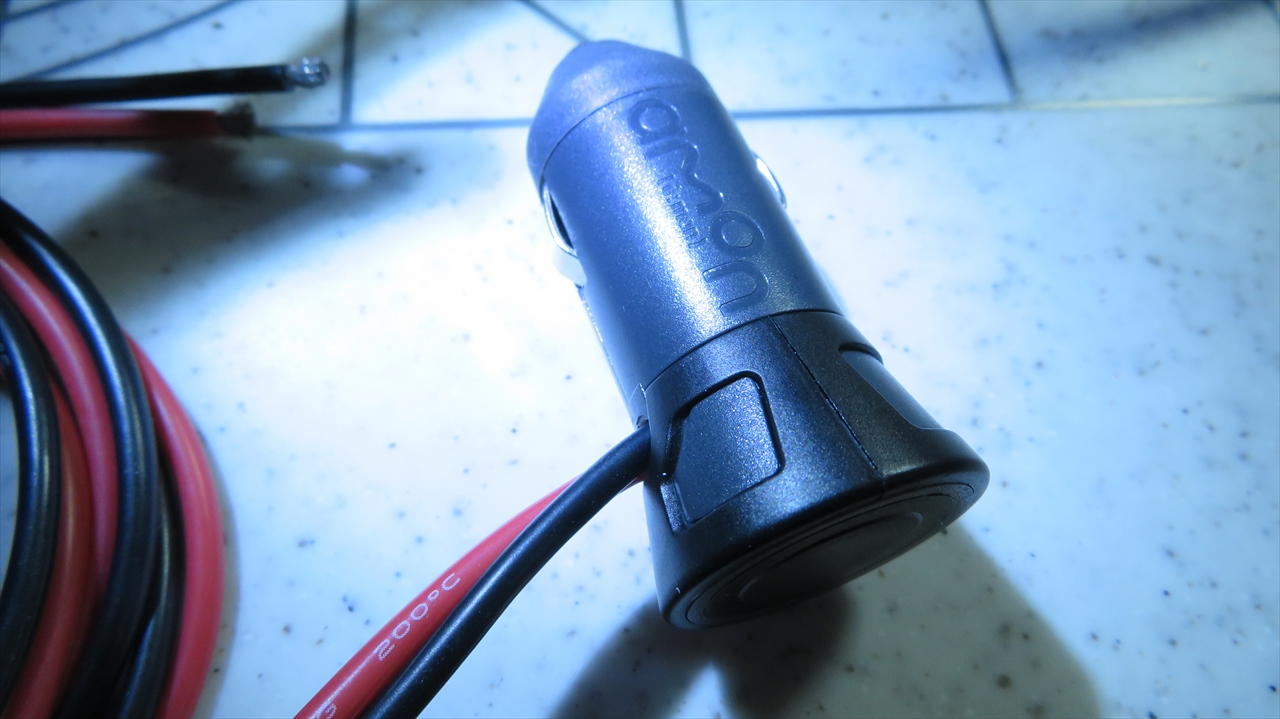

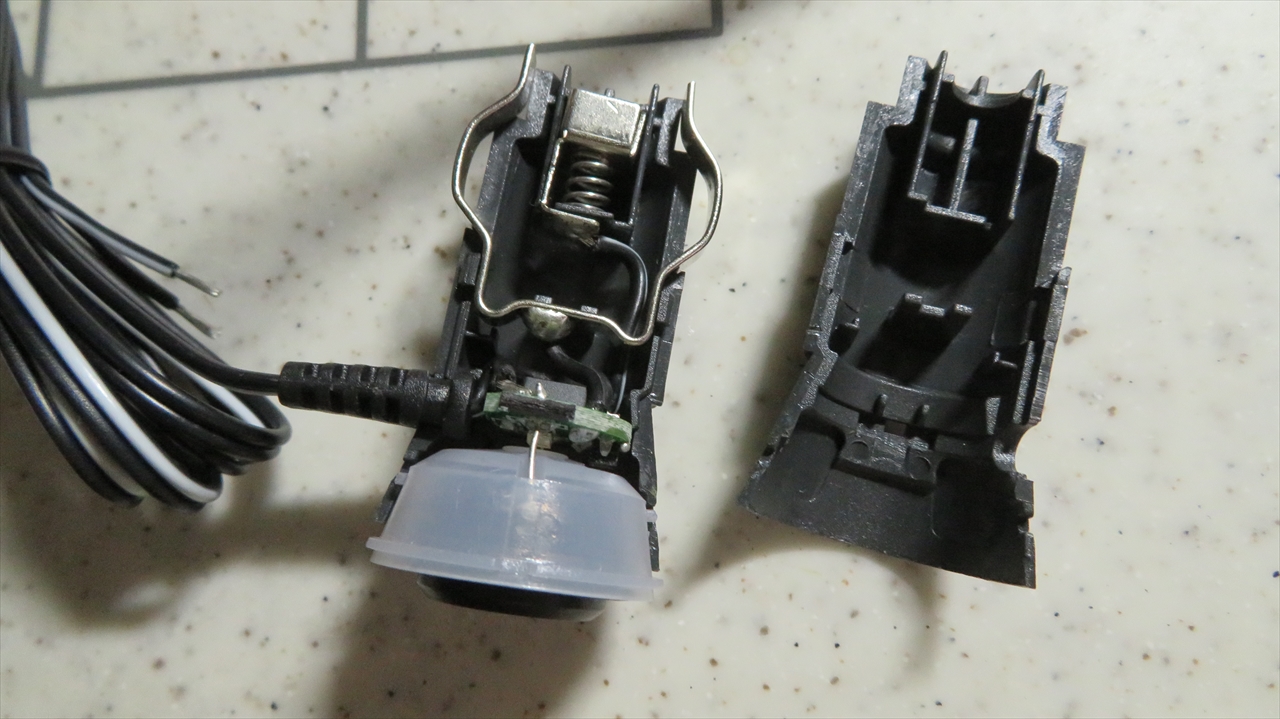

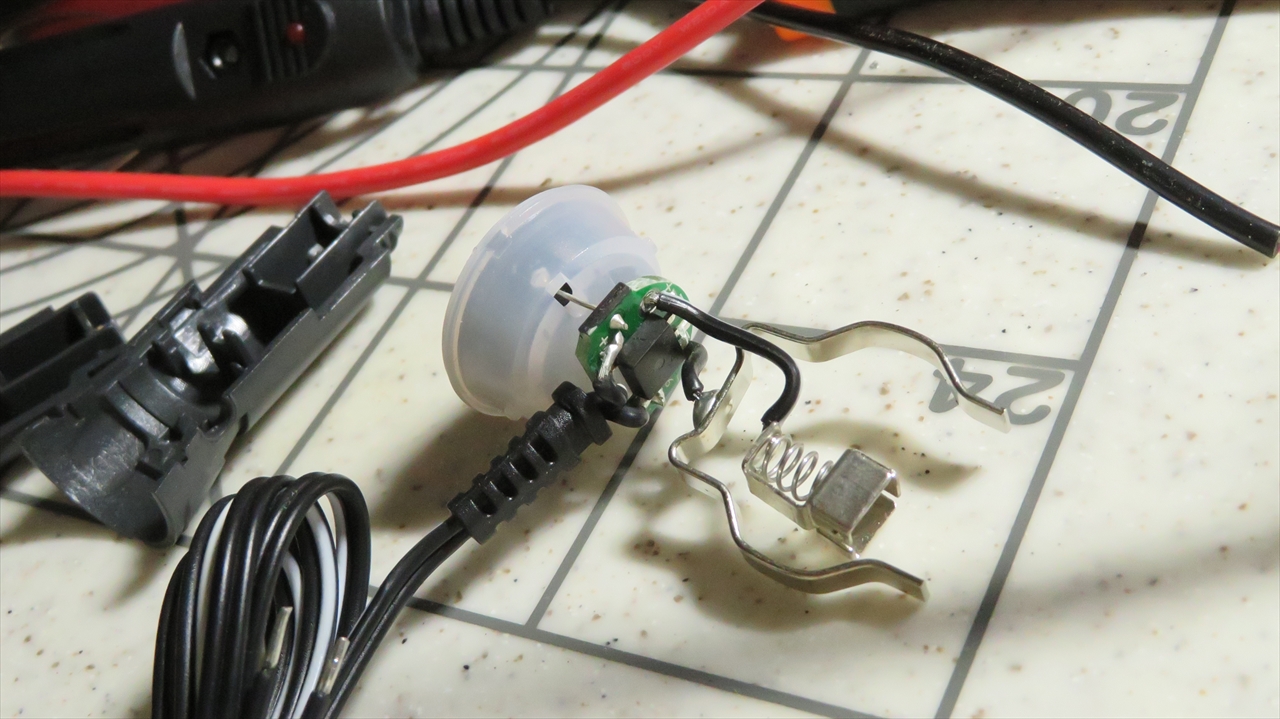

AWG16(1.25sq) 製品としての許容電流は120Wまでなので10Aまで・・・ AWG14の中華製シリコンゴム絶縁電線があるのでなのだけど30A位まではいけるんじゃないかと AWG16の中華でも20Aまではいけるかな？ ってことで、分解の仕方がわかったので今度はスイッチ無しの設計に余裕のある→を購入する |
  Amazon BigNuts 16AWG 1.0m 480+0 |
|||
|

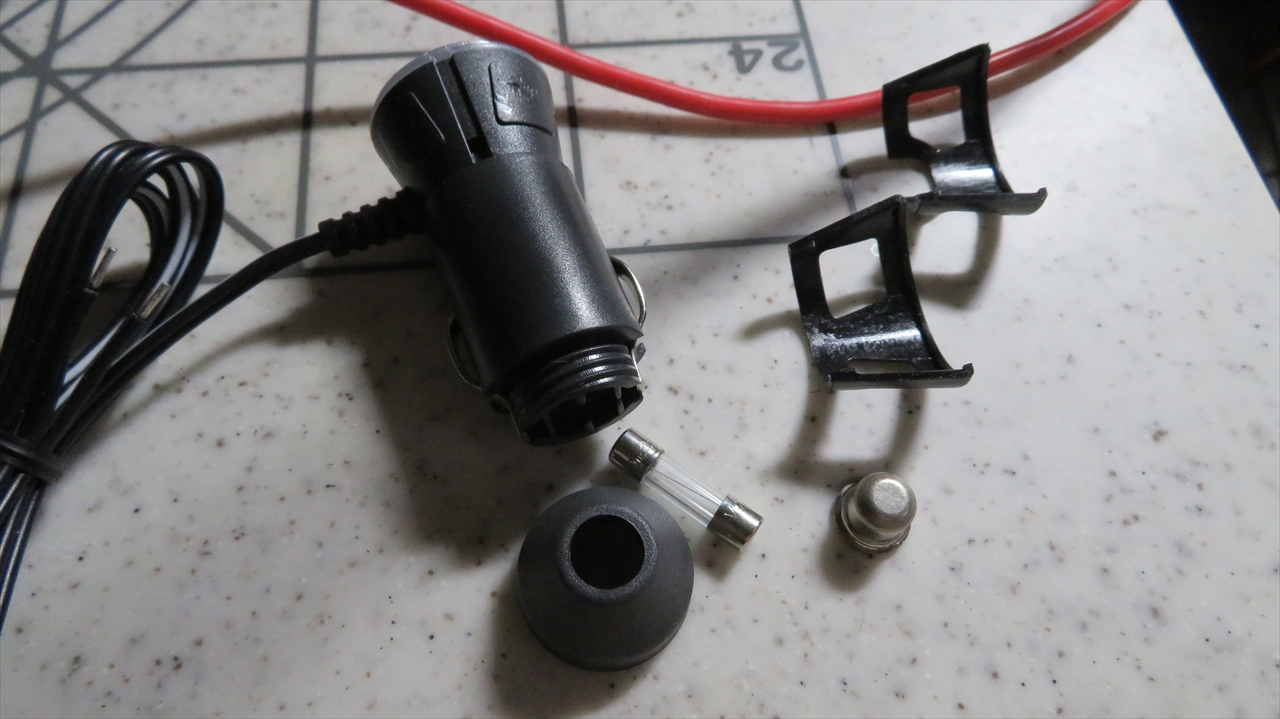

中華製AWG16シリコンケーブル ハンダの温度では溶けない被服 |
  Amazon AMON 1537 電源プラグ ~120W 617+0 |
||||
 |
 |
 |

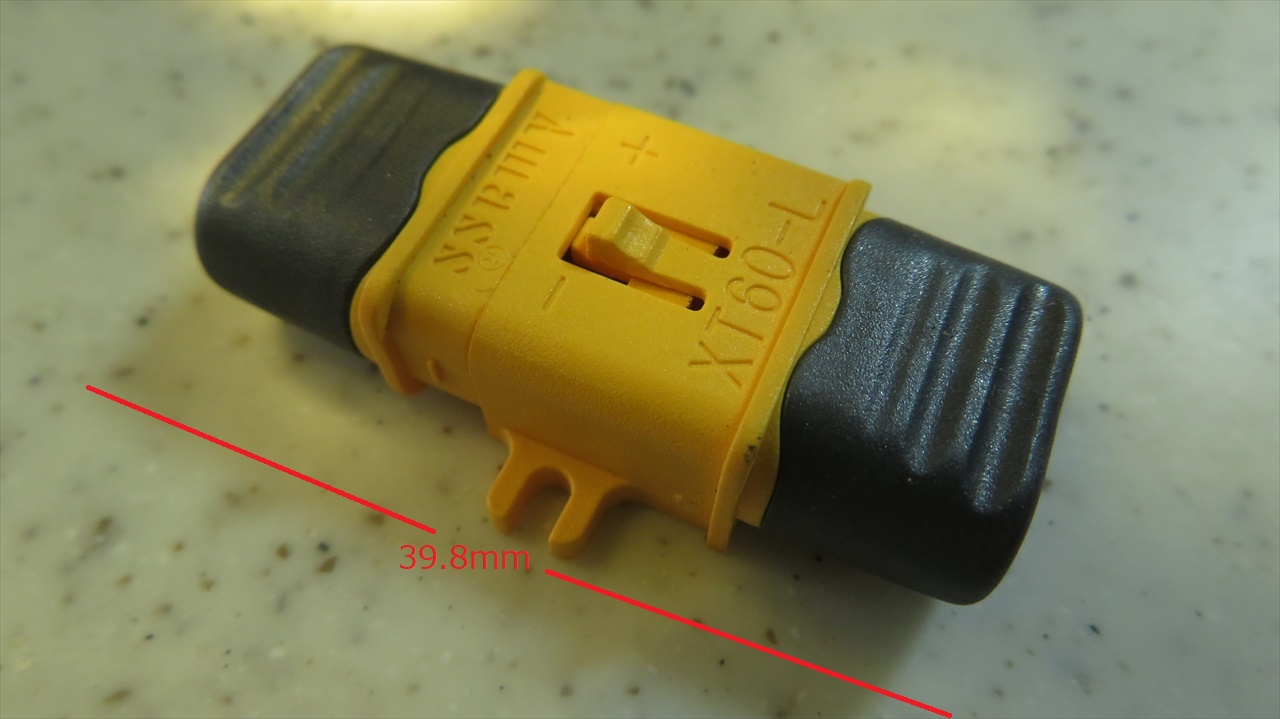

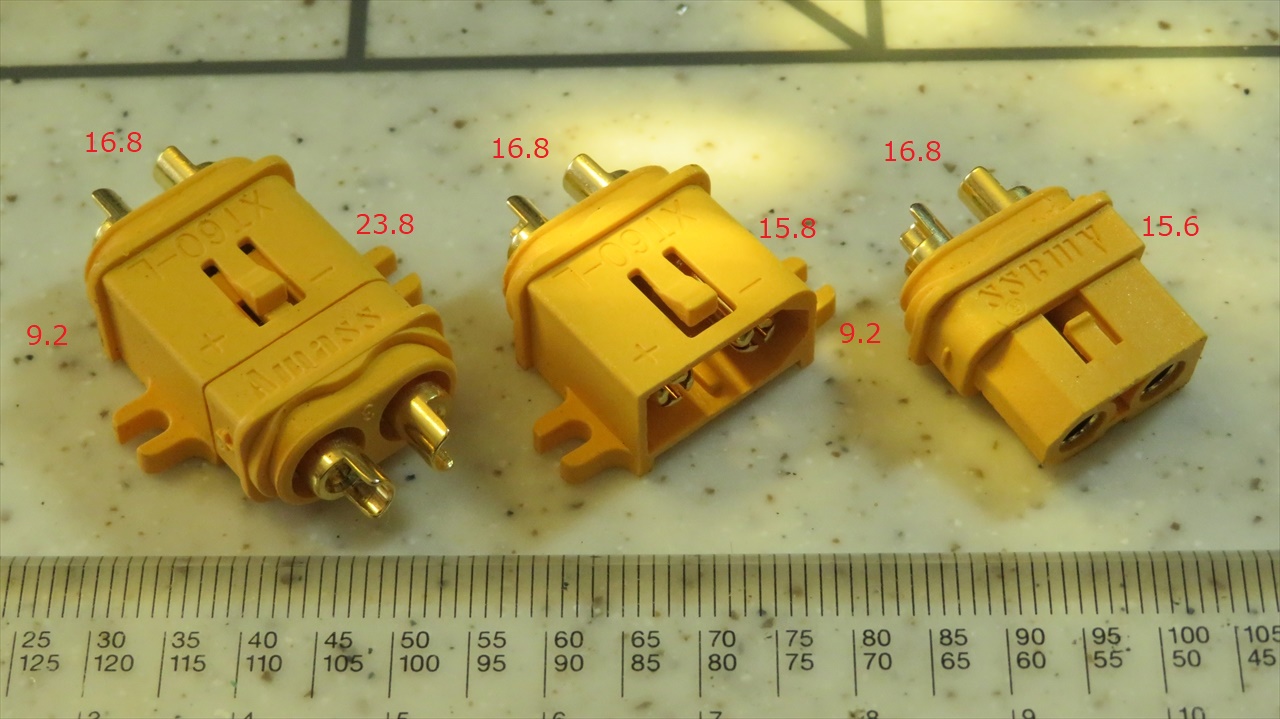

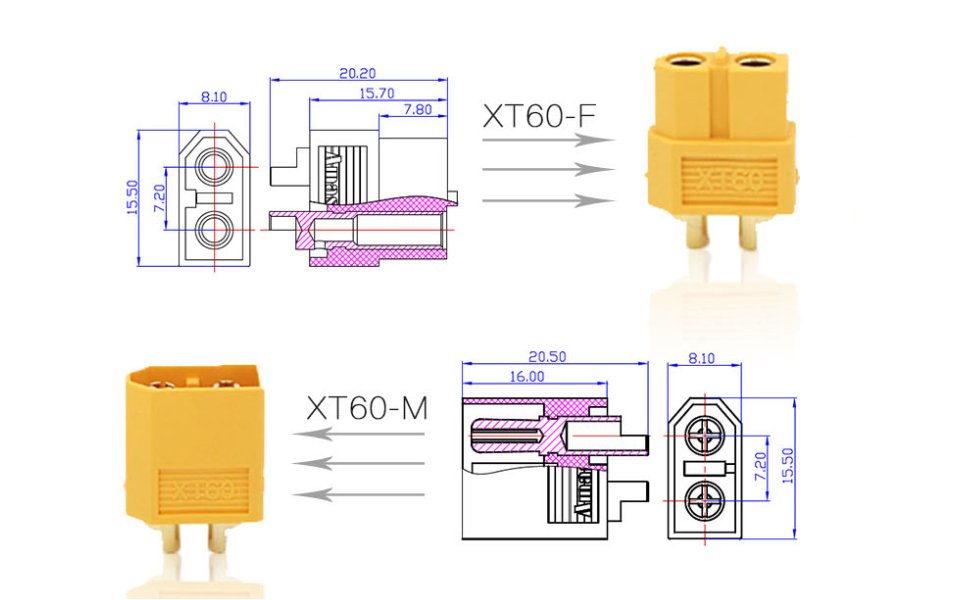

XT60 メス縦約25.1mm、横約16.6mm、厚さ約9.3mm、重さ約2.0g オス縦約23.8mm、横約16.5mm、厚さ約9.3mm、重さ約2.6g ~AWG12（AWG9） 80A/15秒 45A/120秒 35A/連続 |
  Amazon ONETAKE XT60Lコネクター 10ペア 1380+0 |
  Amazon BigNuts XT60 10ペア ブラック 1710+0 |
|
 |
 |
 |
XT30 メス縦約15.5mm、横約10.2mm、厚さ約5.7mm、重さ約1.0g オス縦約14.5mm、横約10.2mm、厚さ約5.7mm、重さ約0.8g 〜16AWG 30A/15秒 15A/連続 |
  Amazon ONETAKE XT30コネクター 10ペア 1380+0 |
  Amazon BigNuts XT30コネクター新型 10ペア 1510+0 |
|
 |
 |
 |

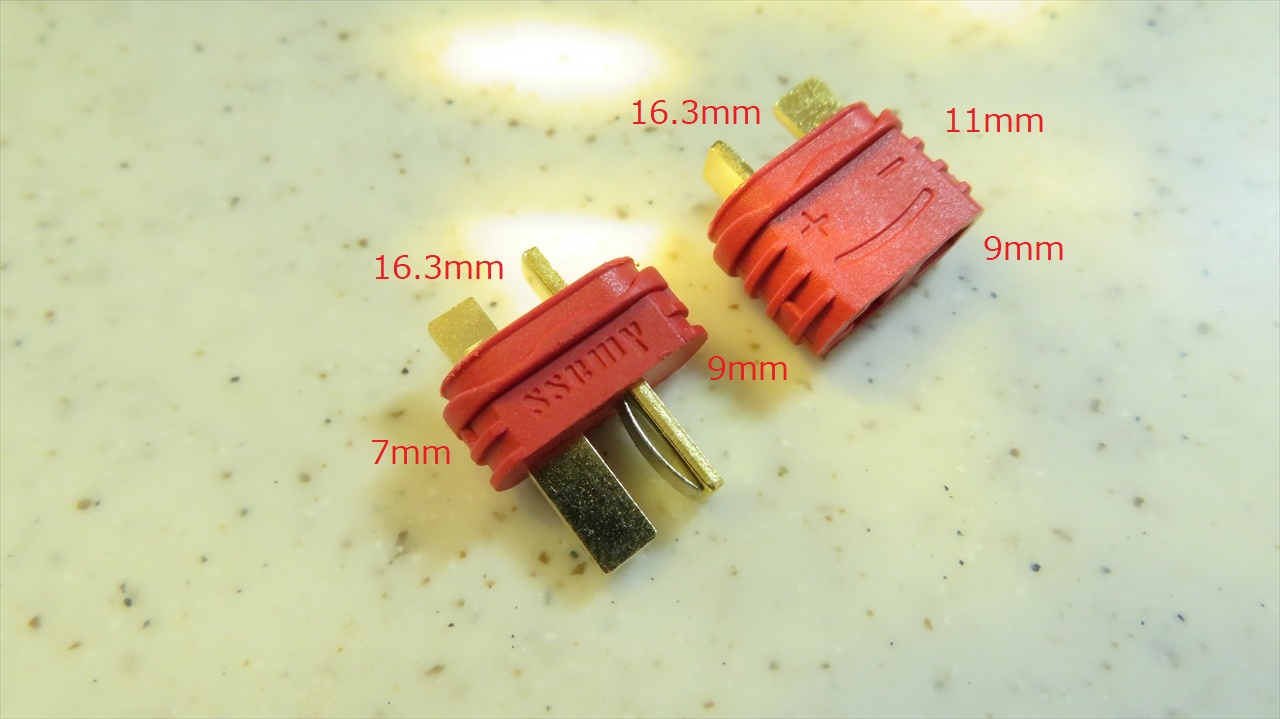

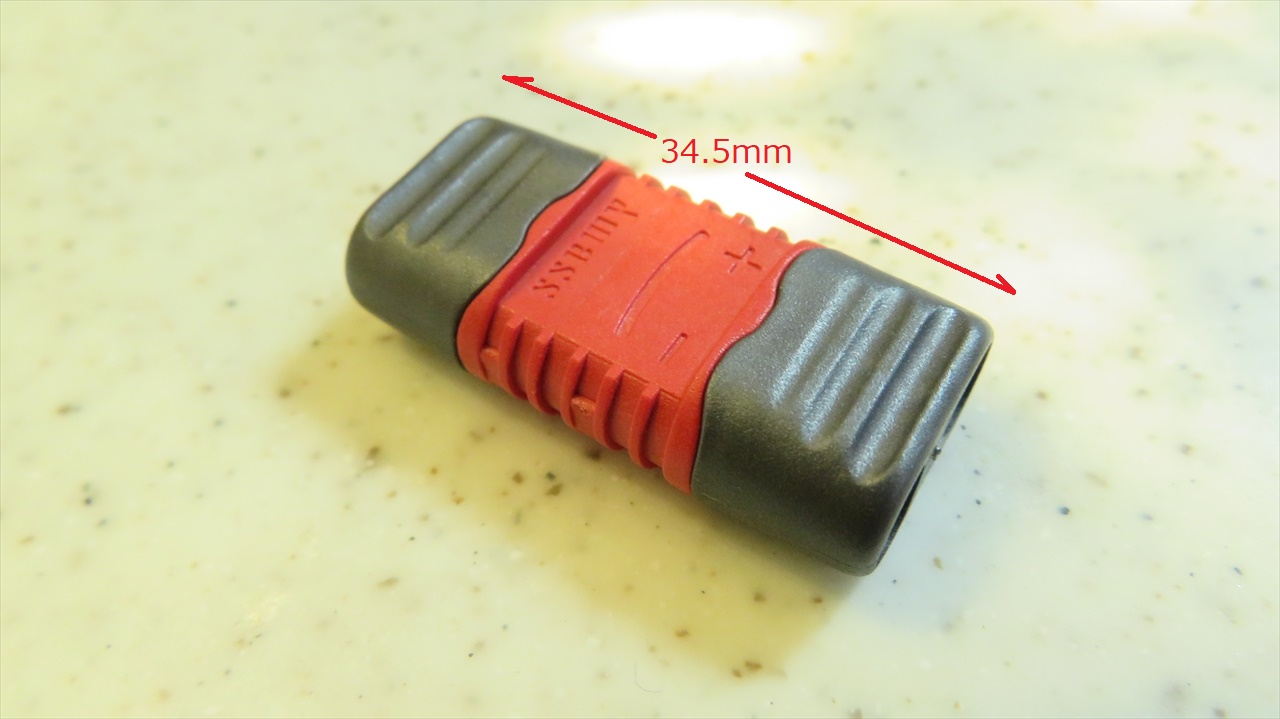

T-2Pラージ+キャップ（ウルトラプラグ） メス縦約19.4mm、横約16.4mm、厚さ約9.5mm、重さ約2.9g オス縦約15.3mm、横約16.4mm、厚さ約9.5mm、重さ約2.9g 50A/連続 T-2Pラージ メス縦約10.0mm、横約13.0mm、厚さ約8.0mm、重さ約3.9g オス縦約 6.5mm、横約13.0mm、厚さ約8.0mm、重さ約3.9g 50A |
  Amazon ONETAKE T型2P-S 20ペア 1280+0 |
  Amazon ONETAKE T型2P-Lキャップ付き 10ペア 950+0 |
|
 |
 |

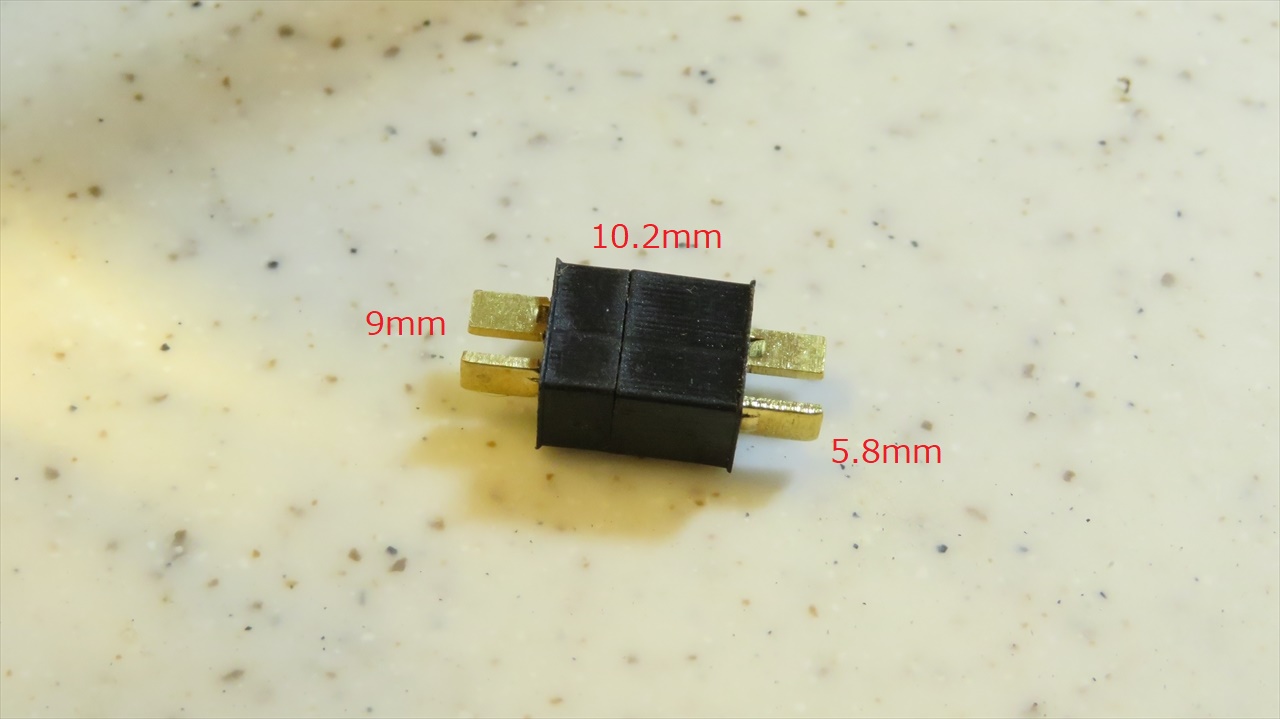

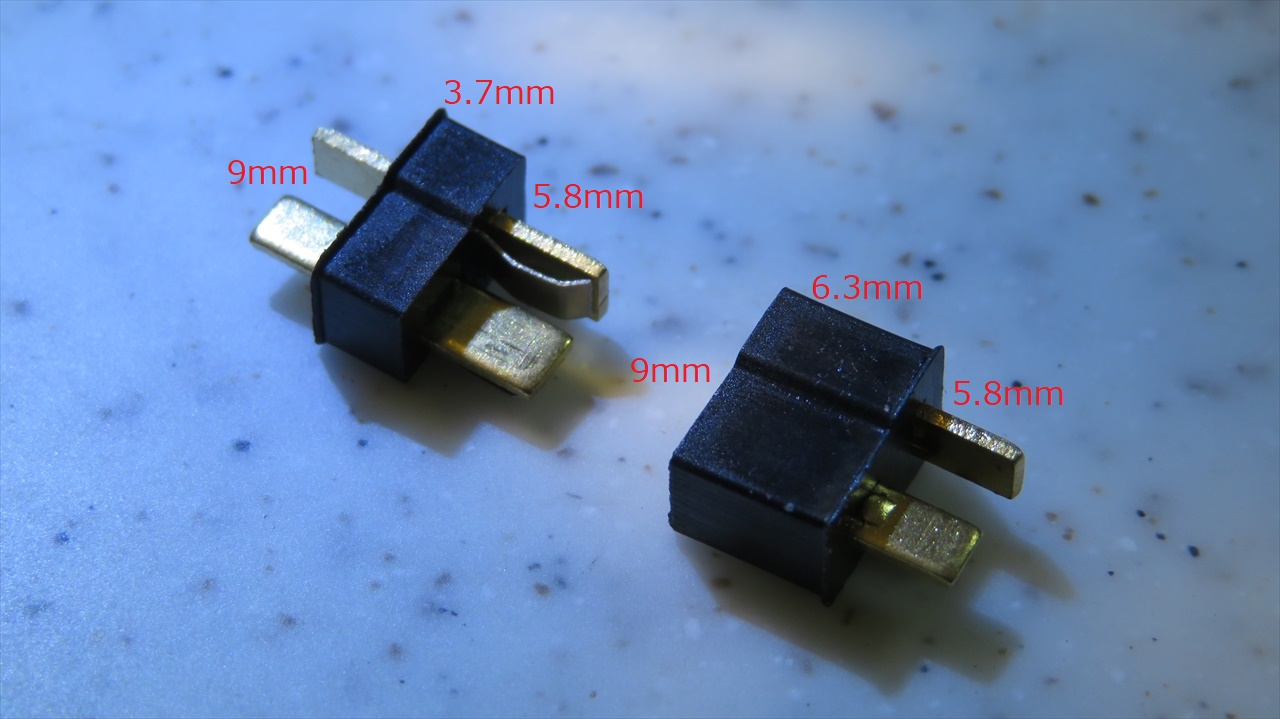

T-2PMini（ミニウルトラプラグ） メス縦約13.0mm、横約9.0mm、厚さ約6.0mm、重さ約0.8g オス縦約10.0mm、横約9.0mm、厚さ約6.0mm、重さ約0.8g 10A |
  Amazon Option No.1 T型2PMiniオス 4個 518+0 |
  Amazon Option No.1 T型2PMiniメス 4個 518+0 |
||
  Amazon Waves 熱収縮チューブ 6種150本 1099+0 |
||||||
  Amazon 並木トレーディング O-リング シリコン 225個セット 1980+0 |
  Amazon Nowbrand O-リング NBR 404個セット 650+0 |
|||||
 |

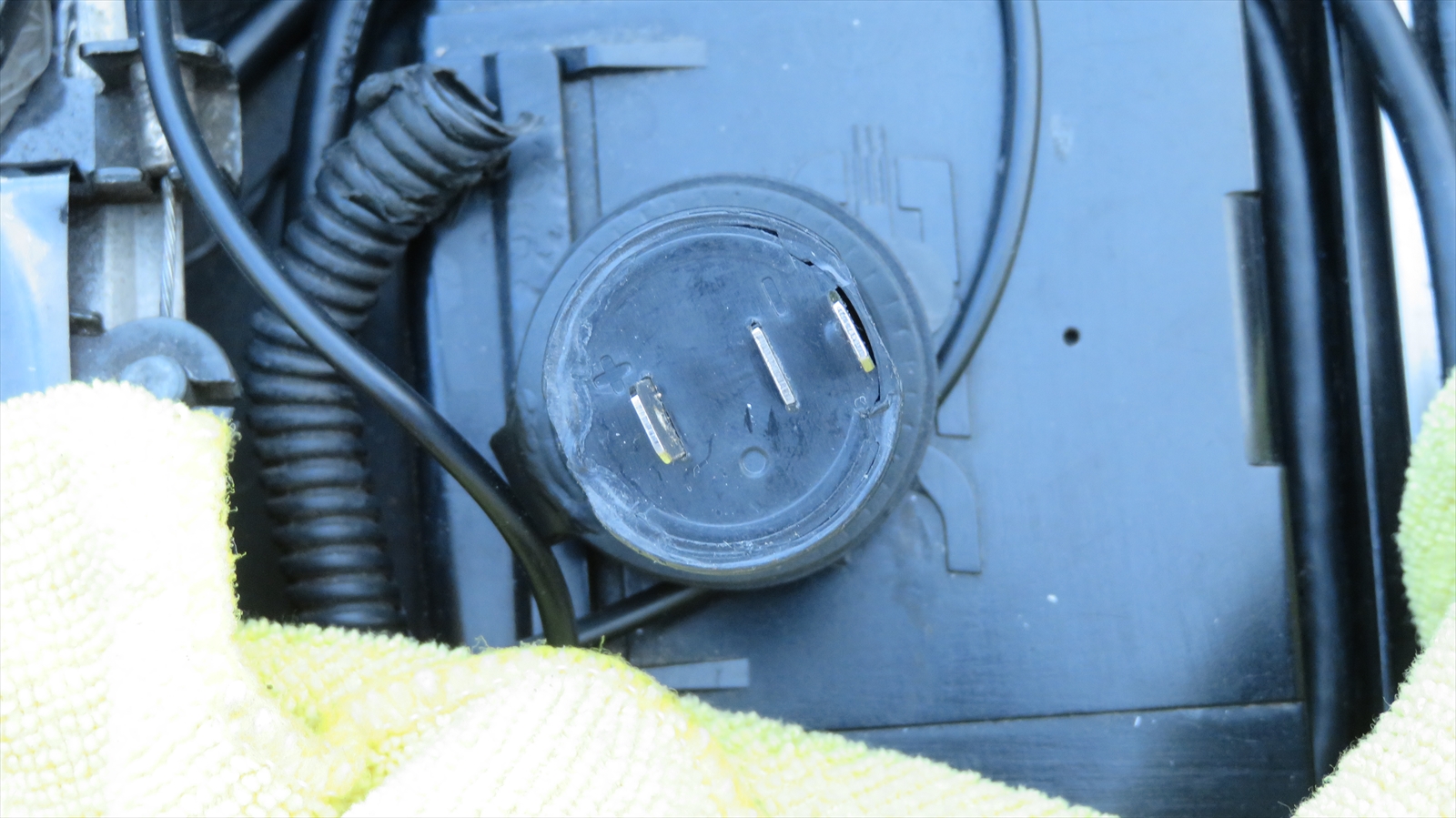

真ん中に近い方が＋、をバッテリーのプラス電極に直接接続 端っこに生えている電極が−、をバッテリーの−電極に直接接続 |
|||||
 |
 |

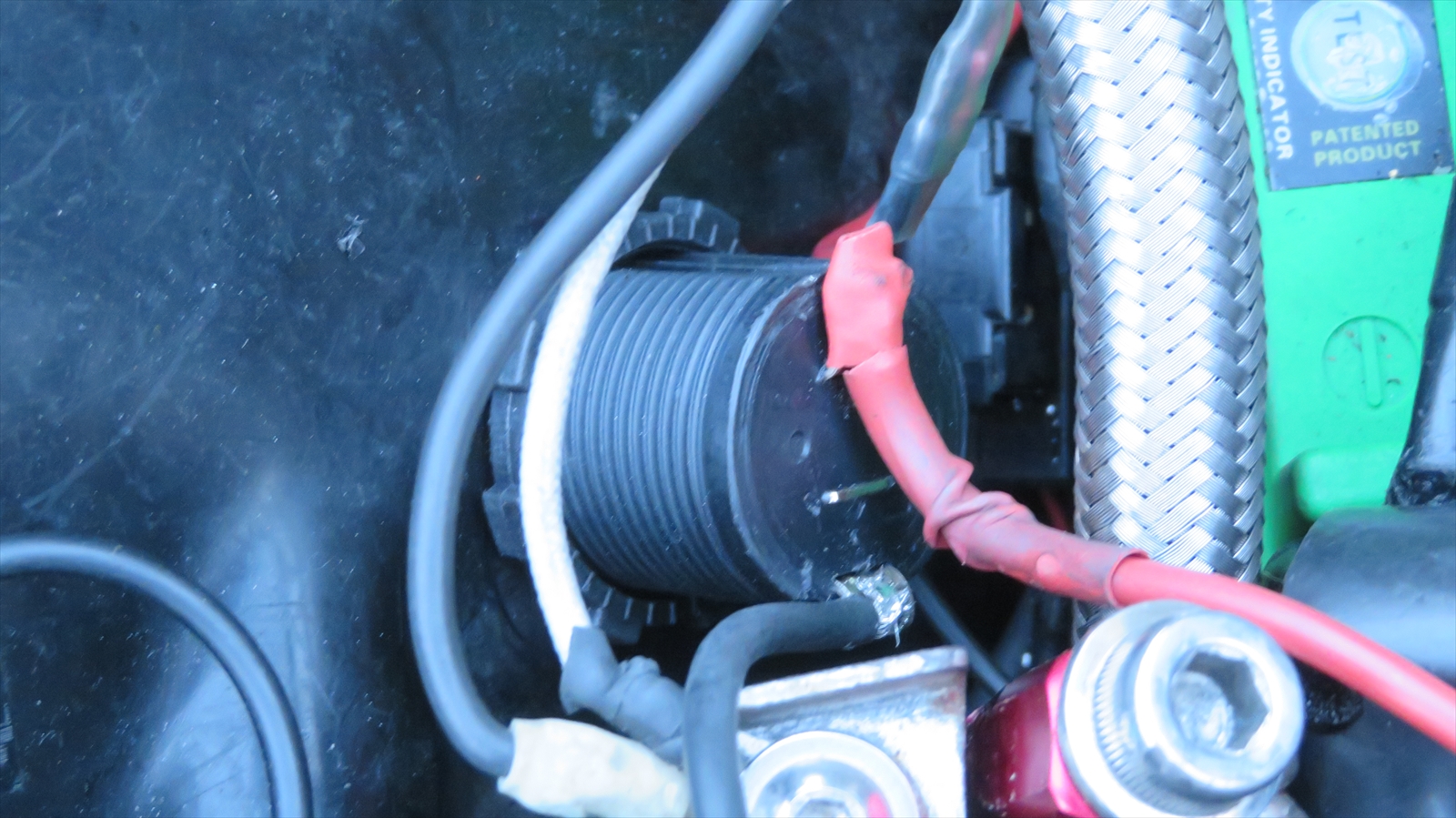

2cm直径位の穴をリヤフェンダーに開けた ソケットの最大直径は2.5cmくらいなのでカッターやらリューターやらで楕円形にギリギリ位のサイズまで拡大 裏から無理やりぶち込む ぶっこんだままでも、落ちそうもないけど念のためのストッパーナットで固定 ケーブルはシリコン被覆のAWG10を溶接、電極を被覆絶縁 |
||||
 |
 |

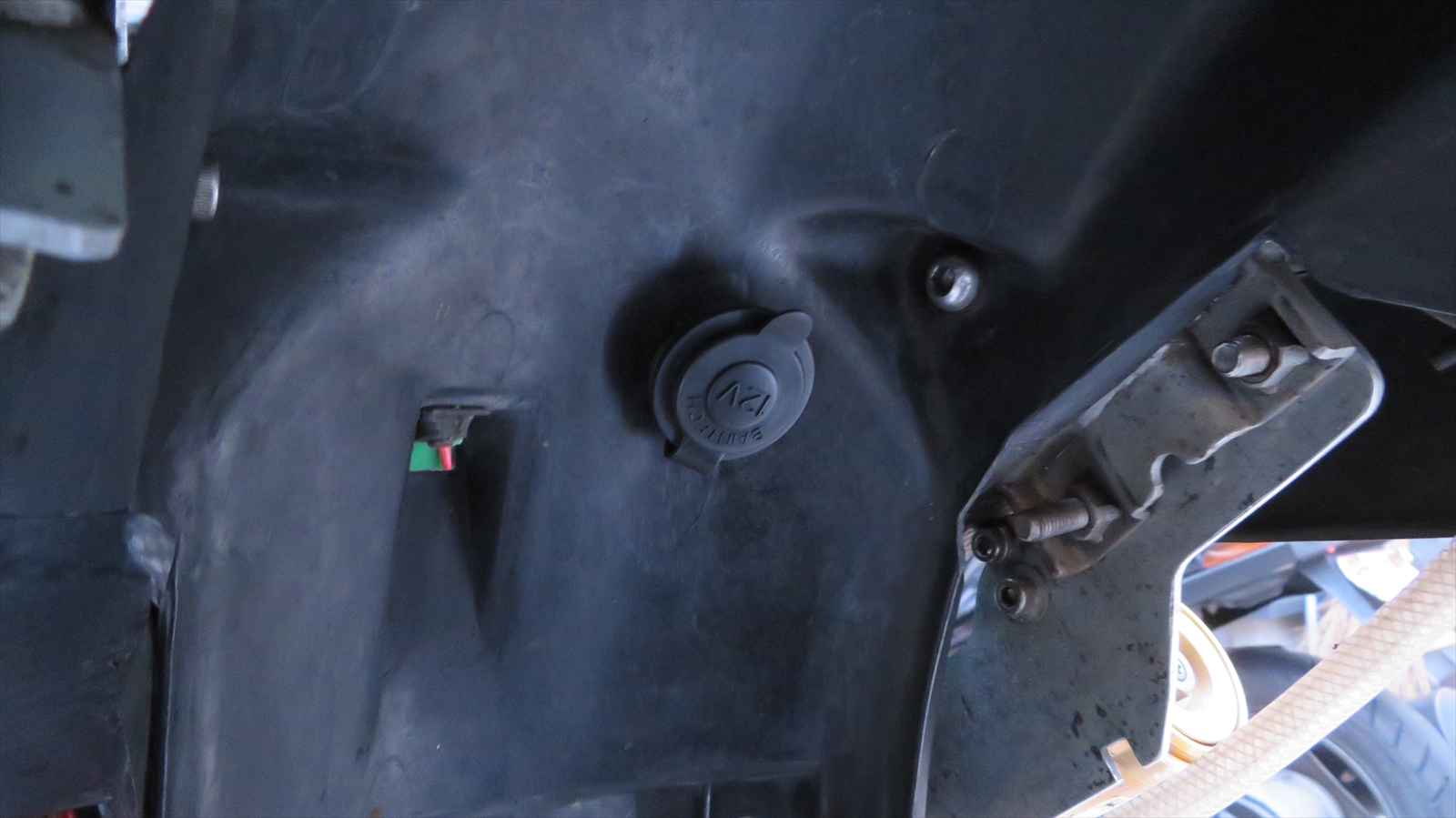

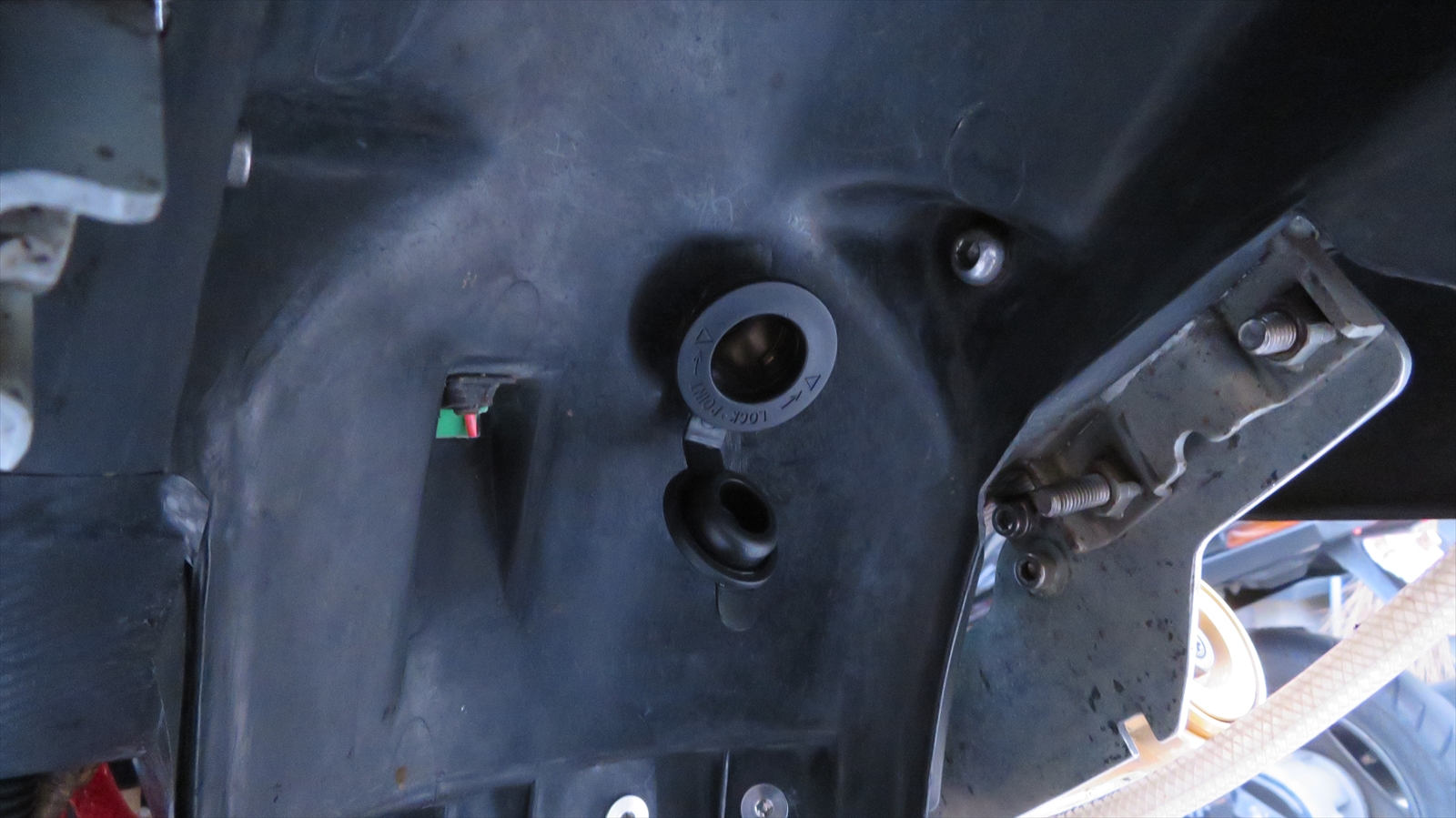

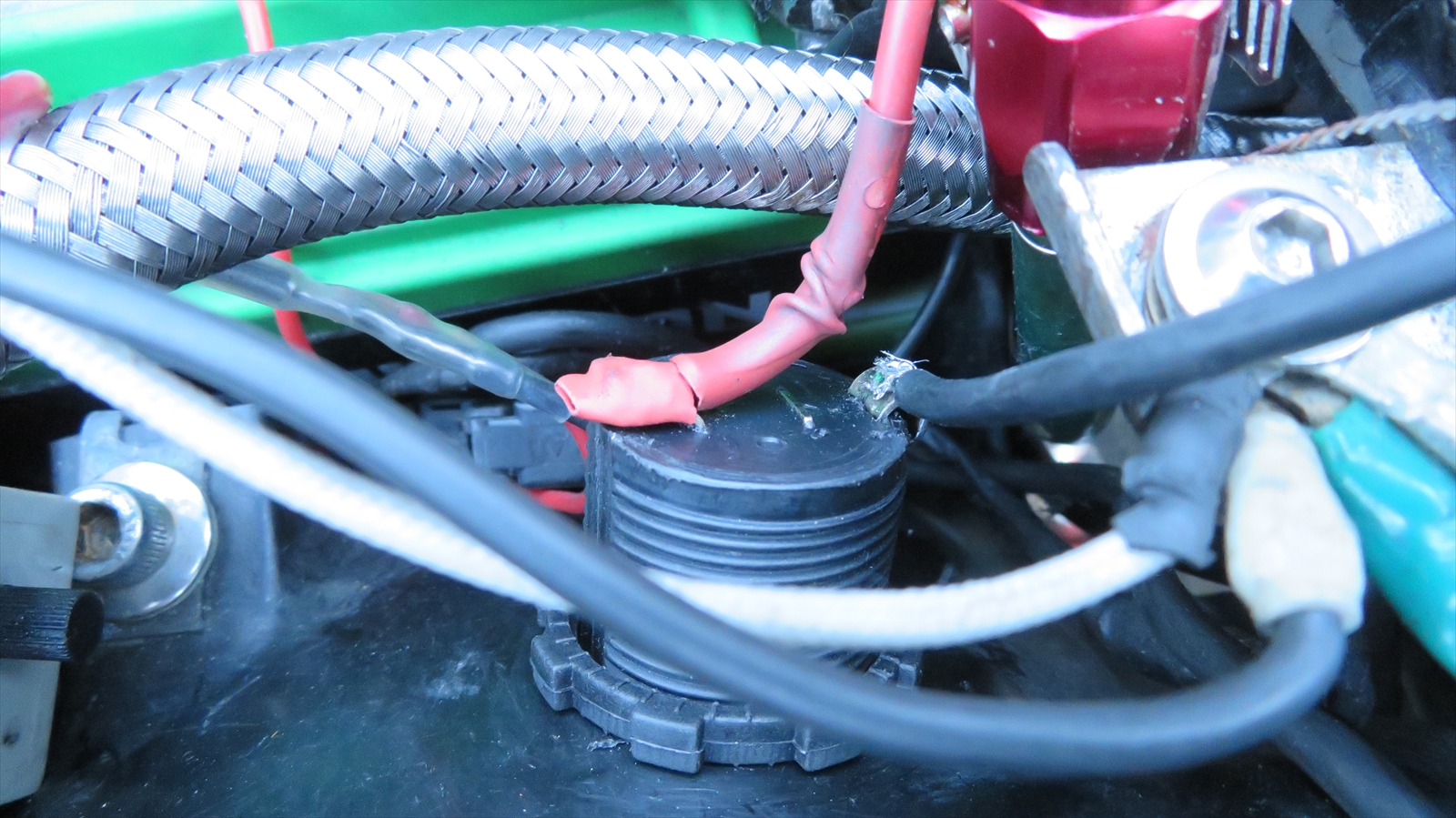

表側から見るとこんな感じ 中華の安っしーソケット、容量が心配だが、キャップの精度は良いから防水はちゃんとしてくれそう・・・ |
||||
 |

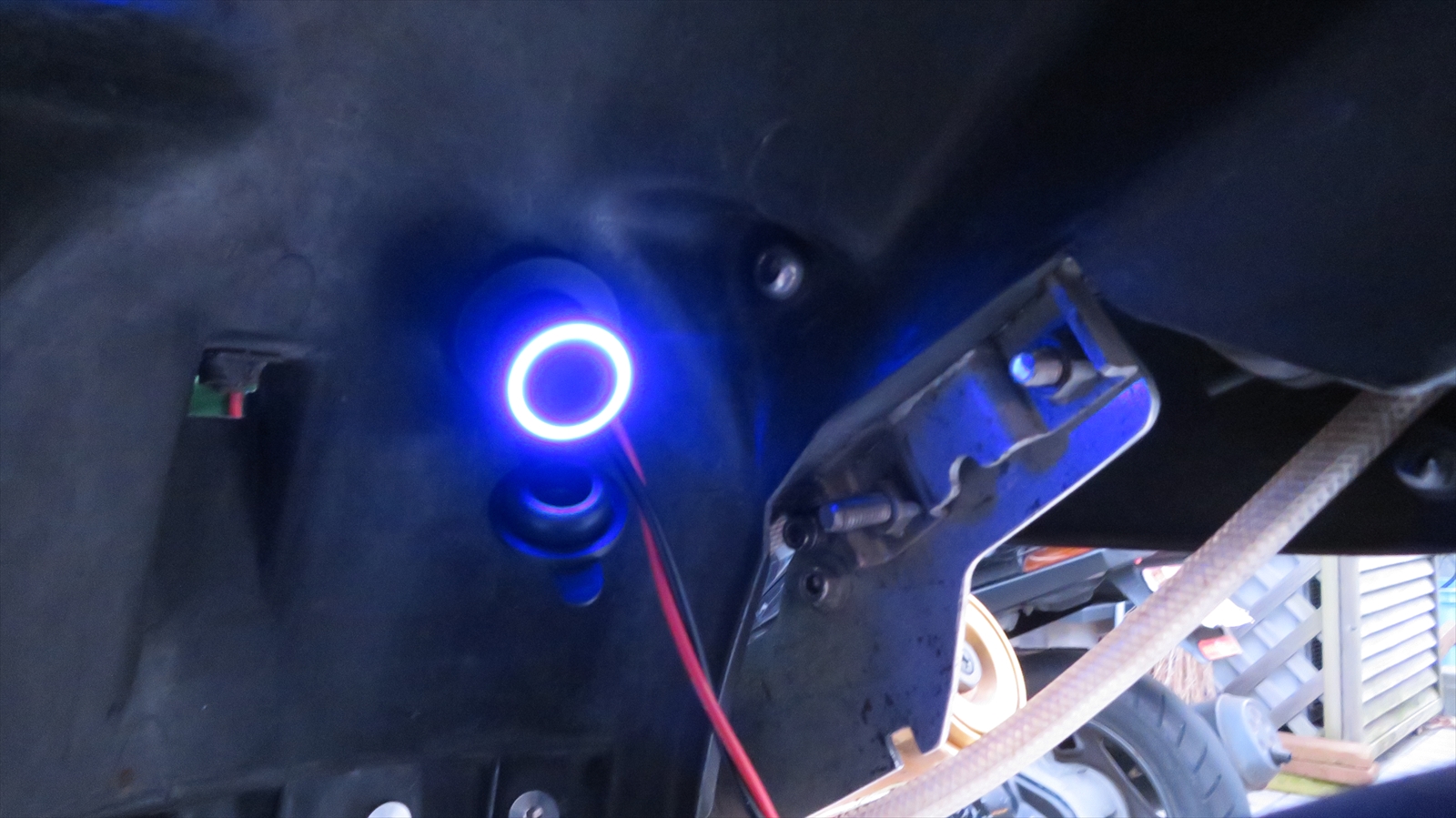

写真データを間違えて計sてしまったので、上記の作業中の写真も飛び飛び 充電器に接続したプラグを差し込んだ状態 接極するとプラグのLEDライトが光る |
|||||
