Do anything for replacing

アンダーカウル for BROS　\ 　
アンダーカウル for BROS　\

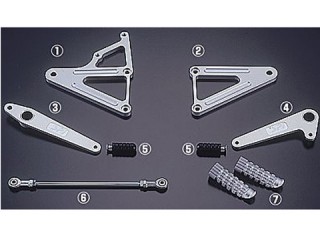

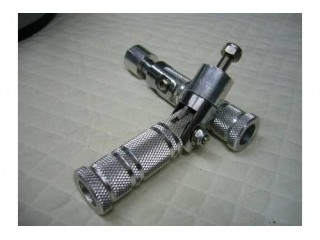

 　もう売られていないバックステップなのであまり参考にはならないかもですけど

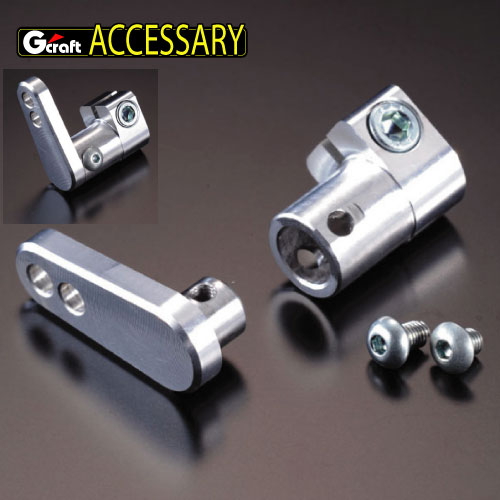

　ガタが来た可動リンクの補修と言う意味で
　下記の部材の組み合わせは参考になると思います。

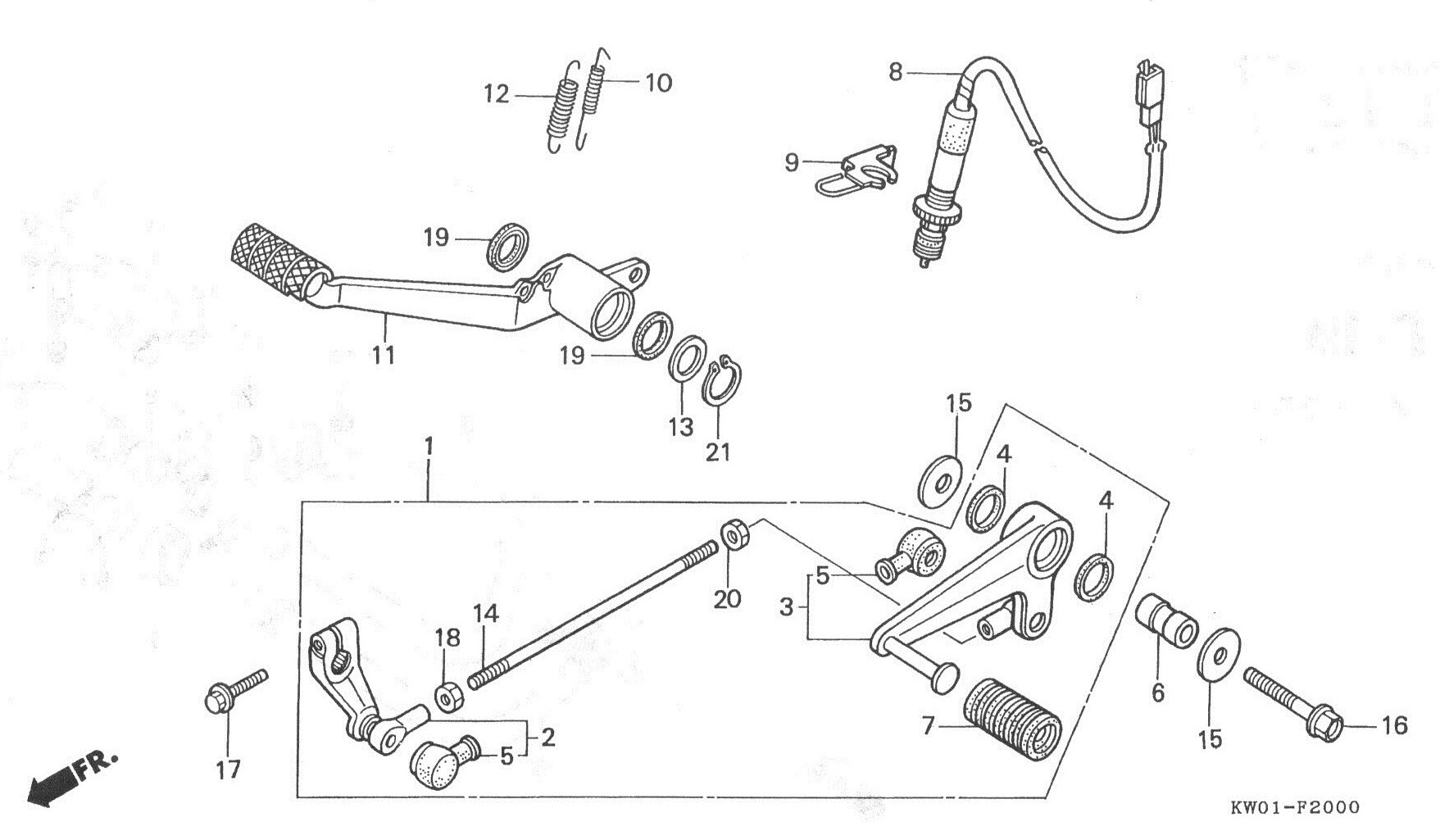

アンダーカウル for BROS　\ 　この人が時々リンクシャフトに引っ掛かってしまう。
  　ギヤチェンジレバーの基部の内径　18mm
　ペダルを固定するボルトはM8なのでベアリングの内径は8mm欲しい
　すると、ほとんどのベアリングの外径は19mmか16mmという事で
　そのままでは使えない
　チェンジレバーの内径を18mmから19mmに拡大するか
　外径16mmのベアリングに合わせてブッシュ（スペーサー代り）を入れて調節するかの方法がある。
　フランジ型のベアリングを2個使ってレバーの摺動部に使いたい
　なぜなら、普通のベアリングを使ったとしてしばらくはカチッとしていると思うけど
　経年でまたガタが出てきてベアリングとレバーが別々に動き出したら
　現状のガタ出ている状態と同じになってしまう。
　で、レバーを2個のフランジが付いたベアリングで挟み込んで圧入する方法を取れば
　アキシアル方向にネジで締めこんでも、何とか摺動してくれそうだし、レバーとがっちりくっ付いてくれるので
　もう少し、ガタが出るまでの時間が稼げそうである。
　何言ってんかわかんないですね^^;
　　
楽天 YOSHIMURA
六角穴ボルト
キャップボルト
ステンレス
M5x25x29個
696+525
アンダーカウル for BROS　\
アンダーカウル for BROS　\		 　で、ベアリング

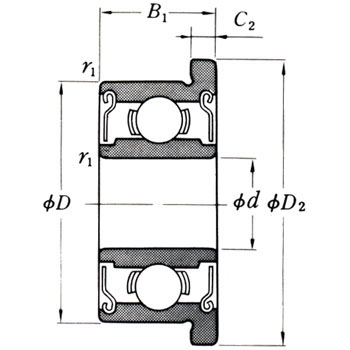

　写真のように、片方にフランジ形状のでっぱりがある。
　差し込んだ時にフランジで部材の穴が深くても穴の中に入り込んでいかない

　NSK社製　ステンレスミニアチュアベアリングZZ フランジタイプ 680番台
　注文コード 　品番　  　外径D　 　幅B1 　内径d  　外径D2　 　フランジ厚みC2  　価格　
　34609495　 　F684-H-ZZ　 　9　 　4　 　4　 　10.3　 　1 　264
　34609504 　F685-H-ZZ　 　11 　5 　5 　12.5 　1 　274
　34609513　 　F686-H-ZZ 　13 　5  　6  　15.0  　1.1  　239
34609522 　F688-H-ZZ 　16 　5  　8  　18.0  　1.1  　229 　<<ｘ4　
　両側鋼板シールド
楽天 YOSHIMURA
ベアリング フランジ
NSK
F688-H-ZZ
240+525
アンダーカウル for BROS　\

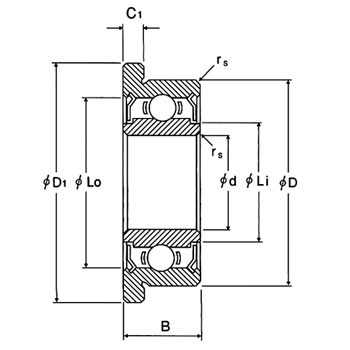

アンダーカウル for BROS　\		 　ミネベア　DDLF-ZZ Series ステンレス薄型フランジ付両シールドラジアル玉軸受
　注文コード 　品番　  　外径D　 　幅B1 　内径d  　外径D1　 　フランジ厚みC2
　9538837　 　DDLF-1680HH　 　16　 　5 　8 　18　 　1.1　 　\428　
　9538846 　DDLF-1790ZZ 　17 　5 　9 　19 　1.1 　\428
　9538855 　DDLF-1910ZZ 　19 　7 　10　 　22 　1.5 　\428 　<＜ｘ4　
　一定回転高回転向き

　ミネベア　DDRF-ZZ Series ステンレス フランジ付両シールドラジアル玉軸受
　注文コード 　品番　  　外径D　 　幅B 　内径d  　外径D1　 　フランジ厚みC2
　09538051 　DDRF-1980ZZ　 　18　 　6 　8 　22　 　1.5　 　\428　
　09538076 　DDRF-2280HH 　22 　7 　8 　25 　1.5 　\428
　09538085 DDRF-2210X2HH 　22 　6 　10　 　25 　1.5 　\650 　<＜ｘ4　
　一定回転高回転向き

アンダーカウル for BROS　\

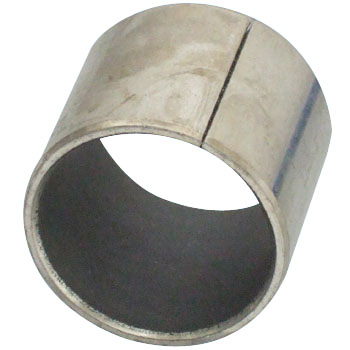

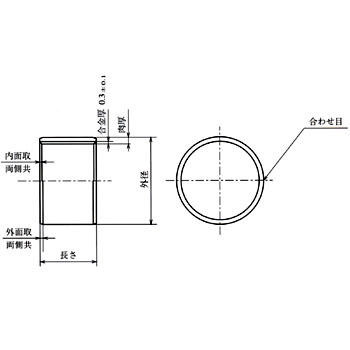

アンダーカウル for BROS　\		 　大同メタル工業 DDK05ブッシュ
　軸受面は動摩擦係数と共に静摩擦係数も極めて小さいので無潤滑で円滑に滑ります。

　注文コード 　品番  　内径　 　外径　 　長さ　  　肉厚　 　外径公差　  　厚さ公差　  　販売　
　08749291 　K5B0805 　8 　10 　5 　1.0　 　0.055〜0.025 　0〜-0.025 　\106 　<<ｘ1
　08749307 　K5B0806 　8 　10 　6 　1.0　 　0.055〜0.025 　0〜-0.025 　\106
　08749316 　K5B0807 　8 　10 　7 　1.0　 　0.055〜0.025 　0〜-0.025 　\113
　08749325 　K5B0808 　8 　10 　8 　1.0　 　0.055〜0.025 　0〜-0.025 　\106
　08749334 　K5B0810 　8 　10 　10 　1.0　 　0.055〜0.025 　0〜-0.025 　\110
　08749334 　K5B0812 　8 　10 　12 　1.0　 　0.055〜0.025 　0〜-0.025 　\110 　<<ｘ1
　08749334 　K5B0815 　8 　10 　15 　1.0　 　0.055〜0.025 　0〜-0.025 　\110
　08749517 　K5B1308　 　13　 　15　 　8 　1.0　 　0.063〜0.033　 　0〜-0.025　 　\139　
　08749526 　K5B1310 　13 　15 　10 　1.0 　0.063〜0.033 　0〜-0.025　 　\139
　08749535 　K5B1312 　13 　15 　12 　1.0 　0.063〜0.033 　0〜-0.025　 　\144
　08749544 　K5B1315 　13 　15 　15 　1.0 　0.063〜0.033 　0〜-0.025　 　\175
　08749553 　K5B1320 　13 　15 　20 　1.0 　0.063〜0.033 　0〜-0.025　 　\148
　08749562 　K5B1408 　14 　16 　8 　1.0 　0.063〜0.033 　0〜-0.025　 　\139
　08749571 　K5B1410 　14 　16 　10 　1.0 　0.063〜0.033 　0〜-0.025　 　\139
　08749587 　K5B1412 　14 　16 　12 　1.0 　0.063〜0.033 　0〜-0.025　 　\139
　08749596 　K5B1415 　14 　16 　15 　1.0 　0.063〜0.033 　0〜-0.025　 　\144
　08749605 　K5B1420 　14 　16 　20 　1.0 　0.063〜0.033 　0〜-0.025　 　\158
　08749614 　K5B1508 　15 　17 　8 　1.0 　0.073〜0.038 　0〜-0.025　 　\139
　08749623 　K5B1510 　15 　17 　10 　1.0 　0.073〜0.038 　0〜-0.025　 　\139
　08749632 　K5B1512 　15 　17 　12 　1.0 　0.073〜0.038 　0〜-0.025　 　\144
　08749641 　K5B1515 　15 　17 　15 　1.0 　0.073〜0.038 　0〜-0.025　 　\158
　08749657 　K5B1520 　15 　17 　20 　1.0 　0.073〜0.038 　0〜-0.025　 　\172
　08749666 　K5B1525 　15 　17 　25 　1.0 　0.073〜0.038 　0〜-0.025　 　\207
　08749675 　K5B1610 　16 　18 　10 　1.0 　0.073〜0.038 　0〜-0.025　 　\144 　<<ｘ1
　08749684 　K5B1612 　16 　18 　12 　1.0 　0.073〜0.038 　0〜-0.025　 　\158
　08749693 　K5B1615 　16 　18 　15 　1.0 　0.073〜0.038 　0〜-0.025　 　\172 　<<ｘ2　
　08749702 　K5B1620 　16 　18 　20 　1.0 　0.073〜0.038 　0〜-0.025　 　\216 　
　08749711 　K5B1625 　16 　18 　25 　1.0 　0.073〜0.038 　0〜-0.025　 　\225
　08749727 　K5B1710 　17 　19 　10 　1.0 　0.081〜0.046 　0〜-0.025　 　\168
　08749736 　K5B1715 　17 　19 　15 　1.0 　0.081〜0.046 　0〜-0.025　 　\192
　08749745 　K5B1810 　18 　20 　10 　1.0 　0.081〜0.046 　0〜-0.025　 　\168
　08749754 　K5B1812 　18 　20 　12 　1.0 　0.081〜0.046 　0〜-0.025　 　\168
　08749763 　K5B1815 　18 　20 　15 　1.0 　0.081〜0.046 　0〜-0.025　 　\197
　08749772 　K5B1820 　18 　20 　20 　1.0 　0.081〜0.046 　0〜-0.025　 　\221
　08749781 　K5B1825 　18 　20 　25 　1.0 　0.081〜0.046 　0〜-0.025　 　\244
　08749797 　K5B1830 　18 　20 　30 　1.0 　0.081〜0.046 　0〜-0.025　 　\281
　08749806 　K5B1910 　19 　22 　10 　1.5 　0.081〜0.046 　0〜-0.030 　\168
　08749815 　K5B1915 　19 　22 　15 　1.5 　0.081〜0.046 　0〜-0.030 　\216
　08749824 　K5B1920 　19 　22 　20 　1.5 　0.081〜0.046 　0〜-0.030 　\241
　08749833 　K5B2010 　20 　23 　10 　1.5 　0.081〜0.046 　0〜-0.030 　\172
　08749842 　K5B2012 　20 　23 　12 　1.5 　0.081〜0.046 　0〜-0.030 　\216
　08749851 　K5B2015 　20 　23 　15 　1.5 　0.081〜0.046 　0〜-0.030 　\221
　08749867 　K5B2020 　20 　23 　20 　1.5 　0.081〜0.046 　0〜-0.030 　\254
　08749876 　K5B2025　 　20 　23 　25 　1.5 　0.081〜0.046 　0〜-0.030 　\274
　08749885 　K5B2030 　20 　23 　30 　1.5 　0.081〜0.046 　0〜-0.030 　\316
　08749894 　K5B2210 　22 　25 　10 　1.5 　0.086〜0.051 　0〜-0.030 　\199
　08749903 　K5B2212 　22 　25 　12 　1.5 　0.086〜0.051 　0〜-0.030 　\201
　08749912 　K5B2215 　22 　25 　15 　1.5 　0.086〜0.051 　0〜-0.030 　\221
　08749921 　K5B2220 　22 　25 　20 　1.5 　0.086〜0.051 　0〜-0.030 　\271
　08749937 　K5B2225 　22 　25 　25 　1.5 　0.086〜0.051 　0〜-0.030 　\283
　08749946 　K5B2230 　22 　25 　30 　1.5 　0.086〜0.051 　0〜-0.030 　\337
　08749955 　K5B2415 　24 　27 　15 　1.5 　0.086〜0.051 　0〜-0.030 　\225
　08749964 　K5B2420 　24 　27 　20 　1.5 　0.086〜0.051 　0〜-0.030 　\281
　08749973 　K5B2425 　24 　27 　25 　1.5 　0.086〜0.051 　0〜-0.030 　\323
　08749982 　K5B2430 　24 　27 　30 　1.5 　0.086〜0.051 　0〜-0.030 　\371
　08749991 　K5B2510 　25 　28 　10 　1.5 　0.093〜0.056 　0〜-0.030 　\197
08750007 　K5B2512 　25 　28 　12 　1.5 　0.093〜0.056 　0〜-0.030 　\224

楽天 YOSHIMURA
大同メタル
DDK05
K5B1615
181+525
アンダーカウル for BROS　\
アンダーカウル for BROS　\

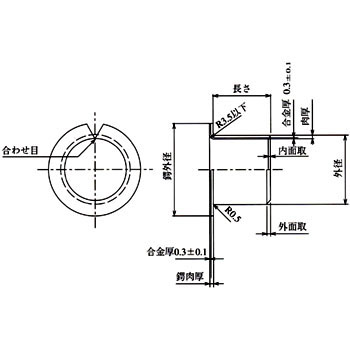

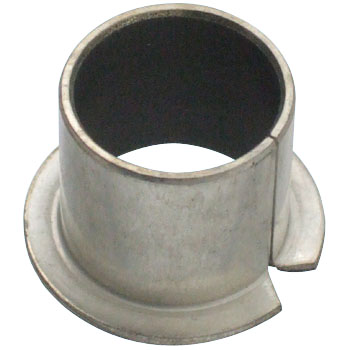

 　大同メタル工業 DDK05鍔付きブッシュ
　軸受面は動摩擦係数と共に静摩擦係数も極めて小さいので無潤滑で円滑に滑ります。

　注文コード　 　品番  　内径　  　外径　  　鍔外径　  　長さ　  　肉厚　  　参考　  　販売　
　8751321 　K5F0303-7 　3 4.6(0.047〜0.017) 7(0〜-0.8) 3(0〜-0.3) 0.8(0〜-0.025) 　\165 　\135
　8751337 　K5F0305-7 　3 4.6(0.047〜0.017) 7(0〜-0.8) 3(0〜-0.3) 0.8(0〜-0.025) 　\165 　\143
　8751346 　K5F0404-9 　4 5.6(0.047〜0.017) 9(0〜-0.8) 4(0〜-0.3) 0.8(0〜-0.025) 　\165 　\143
　8751355 　K5F0406-9 　4 5.6(0.047〜0.017) 9(0〜-0.8) 6(0〜-0.3) 0.8(0〜-0.025) 　\165 　\143
　8751364 　K5F0504-10 　5 7(0.053〜0.023) 10(0〜-0.8) 4(0〜-0.3) 1.0(0〜-0.025) 　\165 　\135
　8751373 　K5F0505-10 　5 7(0.053〜0.023) 10(0〜-0.8) 5(0〜-0.3) 1.0(0〜-0.025) 　\165 　\135
　8751382 　K5F0506-10 　5 7(0.053〜0.023) 10(0〜-0.8) 6(0〜-0.3) 1.0(0〜-0.025) 　\165 　\143
　8751391 　K5F0605-12 　6 8(0.053〜0.023) 12(0〜-0.8) 5(0〜-0.3) 1.0(0〜-0.025) 　\170 　\139
　8751407 　K5F0606-12 　6 8(0.053〜0.023) 12(0〜-0.8) 6(0〜-0.3) 1.0(0〜-0.025) 　\170 　\139
　8751416 　K5F0607-12 　6 8(0.053〜0.023) 12(0〜-0.8) 7(0〜-0.3) 1.0(0〜-0.025) 　\170 　\139
　8751425 　K5F0608-12 　6 8(0.053〜0.023) 12(0〜-0.8) 8(0〜-0.3) 1.0(0〜-0.025) 　\170 　\139
　8751434 　K5F0610-12 　6 8(0.053〜0.023) 12(0〜-0.8) 10(0〜-0.3) 1.0(0〜-0.025) 　\180 　\148
　8751443 　K5F0705-13 　7 9(0.053〜0.023) 13(0〜-0.8) 5(0〜-0.3) 1.0(0〜-0.025) 　\170 　\147
　8751452 　K5F0707-13 　7 9(0.053〜0.023) 13(0〜-0.8) 7(0〜-0.3) 1.0(0〜-0.025) 　\170 　\139
　8751461 　K5F0710-13 　7 9(0.053〜0.023) 13(0〜-0.8) 10(0〜-0.3) 1.0(0〜-0.025) 　\180 　\155
　8751477 　K5F0712-13 　7 9(0.053〜0.023) 13(0〜-0.8) 12(0〜-0.3) 1.0(0〜-0.025) 　\195 　\168
　8751486 　K5F0806-15 　8 10(0.055〜0.025) 15(0〜-0.8) 6(0〜-0.3) 1.0(0〜-0.025) 　\195 　\158
　8751495 　K5F0808-15 　8 10(0.055〜0.025) 15(0〜-0.8) 8(0〜-0.3) 1.0(0〜-0.025) 　\195 　\158
　8751504 　K5F0810-15 　8 10(0.055〜0.025) 15(0〜-0.8) 10(0〜-0.3) 1.0(0〜-0.025) 　\220 　\178
　8751513 　K5F0812-15 　8 10(0.055〜0.025) 15(0〜-0.8) 12(0〜-0.3) 1.0(0〜-0.025) 　\235 　\192
　8751522 　K5F1006-18 　10 12(0.060〜0.030) 18(0〜-0.8) 6(0〜-0.3) 1.0(0〜-0.025) 　\205 　\168
　8751531 　K5F1007-18 　10 12(0.060〜0.030) 18(0〜-0.8) 7(0〜-0.3) 1.0(0〜-0.025) 　\205 　\168
　8751547 　K5F1008-18 　10 12(0.060〜0.030) 18(0〜-0.8) 8(0〜-0.3) 1.0(0〜-0.025) 　\235 　\192
　8751556 　K5F1010-18 　10 12(0.060〜0.030) 18(0〜-0.8) 10(0〜-0.3) 1.0(0〜-0.025) 　\235 　\192
　8751565 　K5F1012-18 　10 12(0.060〜0.030) 18(0〜-0.8) 12(0〜-0.3) 1.0(0〜-0.025) 　\250 　\201
　8751574 　K5F1015-18 　10 12(0.060〜0.030) 18(0〜-0.8) 15(0〜-0.3) 1.0(0〜-0.025) 　\260 　\210
　8751583 　K5F1206-20 　12 14(0.060〜0.030) 20(0〜-0.8) 6(0〜-0.3) 1.0(0〜-0.025) 　\205 　\168
　8751592 　K5F1207-20 　12 14(0.060〜0.030) 20(0〜-0.8) 7(0〜-0.3) 1.0(0〜-0.025) 　\220 　\190
　8751601 　K5F1208-20 　12 14(0.060〜0.030) 20(0〜-0.8) 8(0〜-0.3) 1.0(0〜-0.025) 　\235 　\192
　8751617 　K5F1210-20 　12 14(0.060〜0.030) 20(0〜-0.8) 10(0〜-0.3) 1.0(0〜-0.025) 　\235 　\192
　8751626 　K5F1212-20 　12 14(0.060〜0.030) 20(0〜-0.8) 12(0〜-0.3) 1.0(0〜-0.025) 　\250 　\216
　8751635 　K5F1215-20 　12 14(0.060〜0.030) 20(0〜-0.8) 15(0〜-0.3) 1.0(0〜-0.025) 　\260 　\210
　8751644 　K5F1220-20 　12 14(0.060〜0.030) 20(0〜-0.8) 20(0〜-0.3) 1.0(0〜-0.025) 　\280 　\230
　8751653 　K5F1410-22 　14 16(0.063〜0.033) 22(0〜-0.8) 10(0〜-0.3) 1.0(0〜-0.025) 　\250 　\201
　8751662 　K5F1412-22 　14 16(0.063〜0.033) 22(0〜-0.8) 12(0〜-0.3) 1.0(0〜-0.025) 　\260 　\224
　8751671 　K5F1415-22 　14 16(0.063〜0.033) 22(0〜-0.8) 15(0〜-0.3) 1.0(0〜-0.025) 　\270 　\233
　8751687 　K5F1420-22 　14 16(0.063〜0.033) 22(0〜-0.8) 20(0〜-0.3) 1.0(0〜-0.025) 　\325 　\281
　8751696 　K5F1510-23 　15 17(0.073〜0.038) 23(0〜-0.8) 10(0〜-0.3) 1.0(0〜-0.025) 　\260 　\210
　8751705 　K5F1512-23 　15 17(0.073〜0.038) 23(0〜-0.8) 12(0〜-0.3) 1.0(0〜-0.025) 　\270 　\221
　8751714 　K5F1515-23 　15 17(0.073〜0.038) 23(0〜-0.8) 15(0〜-0.3) 1.0(0〜-0.025) 　\280 　\241
　8751723 　K5F1520-23 　15 17(0.073〜0.038) 23(0〜-0.8) 20(0〜-0.3) 1.0(0〜-0.025) 　\335 　\289
　8751732 　K5F1525-23 　15 17(0.073〜0.038) 23(0〜-0.8) 25(0〜-0.3) 1.0(0〜-0.025) 　\390 　\316
　8751741 　K5F1610-24 　16 18(0.073〜0.038) 24(0〜-0.8) 10(0〜-0.3) 1.0(0〜-0.025) 　\280 　\230
　8751757 　K5F1612-24 　16 18(0.073〜0.038) 24(0〜-0.8) 12(0〜-0.3) 1.0(0〜-0.025) 　\315 　\271
　8751766 　K5F1615-24 　16 18(0.073〜0.038) 24(0〜-0.8) 15(0〜-0.3) 1.0(0〜-0.025) 　\335 　\289
　8751775 　K5F1620-24 　16 18(0.073〜0.038) 24(0〜-0.8) 20(0〜-0.3) 1.0(0〜-0.025) 　\390 　\337
　8751784 　K5F1625-24 　16 18(0.073〜0.038) 24(0〜-0.8) 25(0〜-0.3) 1.0(0〜-0.025) 　\440 　\379
　8751793 　K5F1810-26 　18 20(0.081〜0.046) 26(0〜-0.8) 10(0〜-0.3) 1.0(0〜-0.025) 　\305 　\244
　8751802 　K5F1812-26 　18 20(0.081〜0.046) 26(0〜-0.8) 12(0〜-0.3) 1.0(0〜-0.025) 　\335 　\274
　8751811 　K5F1815-26 　18 20(0.081〜0.046) 26(0〜-0.8) 15(0〜-0.3) 1.0(0〜-0.025) 　\345 　\283
　
アンダーカウル for BROS　\

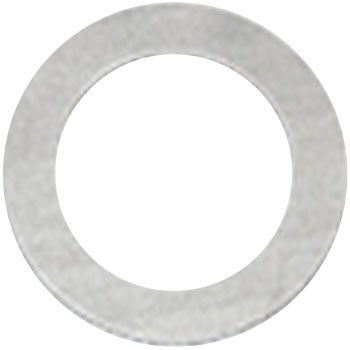

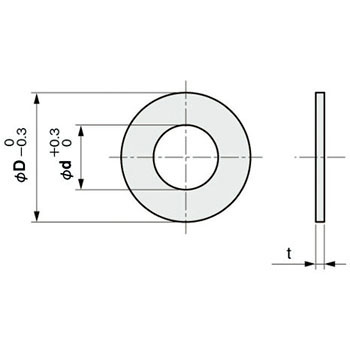

アンダーカウル for BROS　\		 　岩田製作所 シムリング ステンレス（SUS304）　10枚パック
　軸受面は動摩擦係数と共に静摩擦係数も極めて小さいので無潤滑で円滑に滑ります。

　注文コード 　品番  　外径D　 　板厚t　 　販売価格　
　34777504　 　RS008010001 10 0.01 　\687
　34777513 　RS008010002 10 0.02 　\687
　34777522 　RS008010003 10 0.03 　\687
　34777531 　RS008010005 10 0.05 　\687
　34777547 　RS008010010 10 0.1 　\787
　34777556 　RS008010015 10 0.15 　\787
　34777565 　RS008010020 10 0.2 　\787
　34777574 　RS008010030 10 0.3 　\787
　34777583 　RS008010050 10 0.5 　\787
　34777592 　RS008010100 10 1 　\1,173
　34777601 　RS008012001 12 0.01 　\652
　34777617 　RS008012002 12 0.02 　\687
　34777626 　RS008012003 12 0.03 　\687
　34777635 　RS008012005 12 0.05 　\652
　34777644 　RS008012010 12 0.1 　\745
　34777653 　RS008012015 12 0.15 　\787
　34777662 　RS008012020 12 0.2 　\745
　34777671 　RS008012030 12 0.3 　\745
　34777687 　RS008012050 12 0.5 　\787
　34777696 　RS008012100 12 1 　\1,118
　34777705 　RS008014001 14 0.01 　\652
　34777714 　RS008014002 14 0.02 　\687
　34777723 　RS008014003 14 0.03 　\687
　34777732 　RS008014005 14 0.05 　\652
　34777741 　RS008014010 14 0.1 　\745
　34777757 　RS008014015 14 0.15 　\787
　34777766 　RS008014020 14 0.2 　\745
　34777775 　RS008014030 14 0.3 　\745
　34777784 　RS008014050 14 0.5 　\787
　34777793 　RS008014100 14 1 　\1,118
　34777802 　RS008016001 16 0.01 　\652
　34777811 　RS008016002 16 0.02 　\687
　34777827 　RS008016003 16 0.03 　\687
　34777836 　RS008016005 16 0.05 　\652
　34777845 　RS008016010 16 0.1 　\745
　34777854 　RS008016015 16 0.15 　\787
　34777863 　RS008016020 16 0.2 　\745
　34777872 　RS008016030 16 0.3 　\745
　34777881 　RS008016050 16 0.5 　\787
　34777897 　RS008016100 16 1 　\1,118
　
楽天 YOSHIMURA
シムリング ステンレス
RS008012030
12ｘ8ｘ0.3
10枚パック
782+525
アンダーカウル for BROS　\

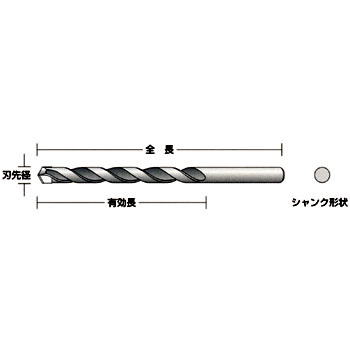

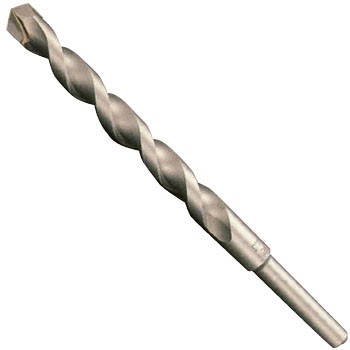

アンダーカウル for BROS　\		 　NACHI ノスドリル13型
　注文コード 　品番 　刃径(Φ)　 　有効長　 　全長　 　 　シャンク径(Φ)　 　販売価格　
08667075 　NOS19.0-2　 　19.0 　74.0 　240 　12.65 　5085

　Monotaro　テーパードリル
　一般的なドリル
　注文コード 　品番　　　　　　 　刃径(Φ)　 　有効長　 　全長　 　 　シャンク径(Φ)　 　販売価格　
35098743 　TD1900　　 　19.0 　135 　238 　2 　2352

　NACHI AG-SUSドリルショート
　オーステナイト系ステンレス鋼・マルテンサイト系ステンレス鋼・フェライト系ステンレス鋼・構造用鋼、低炭素鋼、銅合金などに最適
　注文コード 　品番　　　　　　 　刃径(Φ)　 　有効長　 　全長　 　 　シャンク径(Φ)　 　販売価格　
08455861 　AGSUSS19.0 　　　 　19.0 　90 　164 　25 　10948


アンダーカウル for BROS　\ 　トップ工業　六角シャンクステップドリル
アンダーカウル for BROS　\
 　SK11 フリードリル　4977292370745
　刃径　19mm
楽天 西新オレンジ時計
SK11
フリードリル
19mm
1139+500
アンダーカウル for BROS　\ 　Strong Tool　ドリルビット シャープナー　3690円
　鉄工ドリル(先端角118°)研磨用
　ドリル径　3~10まで
　先端角度　118
　気ドリル(首径Φ43mm)で砥石を回転させることで手軽に鉄工ドリルの先端研磨ができます。
　使用方法は本体上部の穴からドリルを差込み、ねじる作業だけで簡単に研磨できます。
アンダーカウル for BROS　\ 　以上のセットで・・・あっ、ダメじゃん
　ステップバーの固定ネジ穴径がM10だから、ステップバー固定用ボルトをM8にできないじゃん^^;
　M10のネジ穴径や、ピッチをM8に変換するもの
　もしくはステップを新造するか　\
　M8の穴径を持ったステップ補修キットでステップを交換しなきゃならん・・・・
　でも、左ステップが依然こけたときに削れたままだから、ある意味ステップを交換するという方法もありか・・・

　現在のステップバーの長さは85mmｍ、直径は23mm
　
アンダーカウル for BROS　\ 　汎用アルミステップバー

　長さ　77mm
　直径　26mm
　ボルト穴　M8

　まぁ、一般的っちゃぁ一般的な困難でも良いのだけど・・・
楽天 バクファーム
プライベートブランド
ステップバー
1500+550

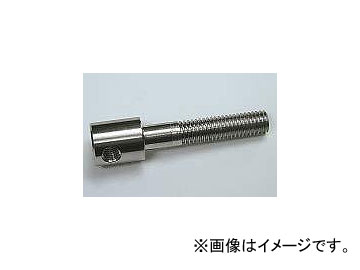

アンダーカウル for BROS　\ 　プロト バトルファクトリー ステップバー アタッチメント P004-0340

　なるほど・・・こういうのを利用すれば可倒式ステップバーになるわけね・・・
　部品名が判んなかったから今まで見たことなかった・・・
楽天 AutoParts
PROTO
ステップバーアタッチメント
1500+630

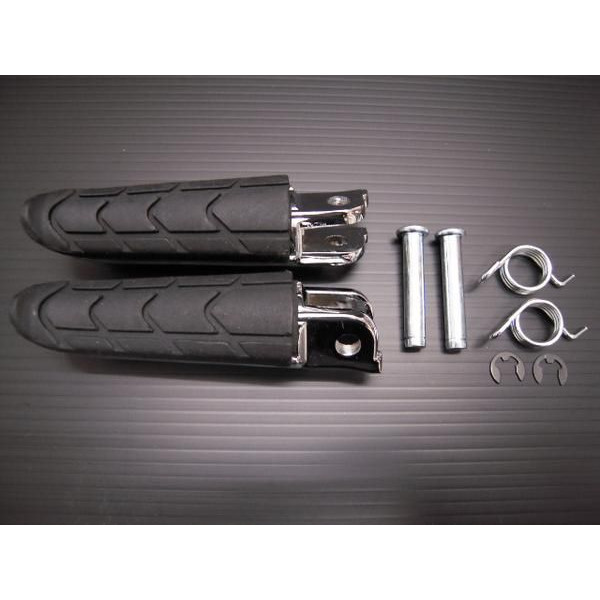

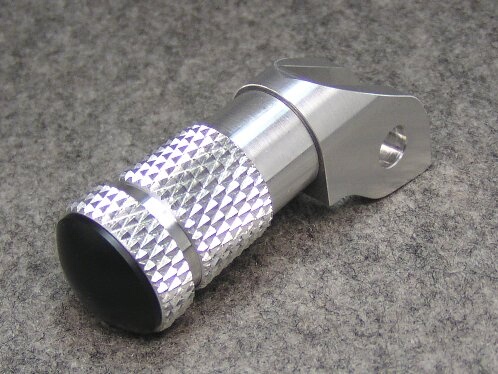

アンダーカウル for BROS　\ 　CB400SF-VTECタイプ可倒式ステップバー

　バンクセンサーがあってある意味かっこいいね^^
　でも
　全長　115mm（ステッププレートからこんなに出ちゃうわけね）
　ステップ幅　30mm
楽天 AGER
ステップバー
CB400SF-VTEC仕様
1900+600

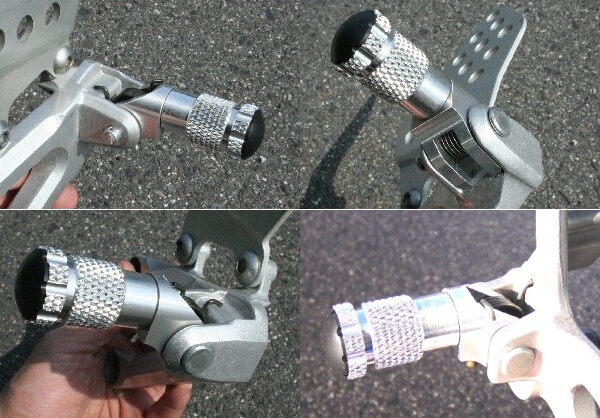

アンダーカウル for BROS　\ アンダーカウル for BROS　\ 　TaGu（田口製作所）可倒式ステップバー

　長さ
　直径
楽天 うぇBike
TaGu
可倒式ステップバー
2100+600

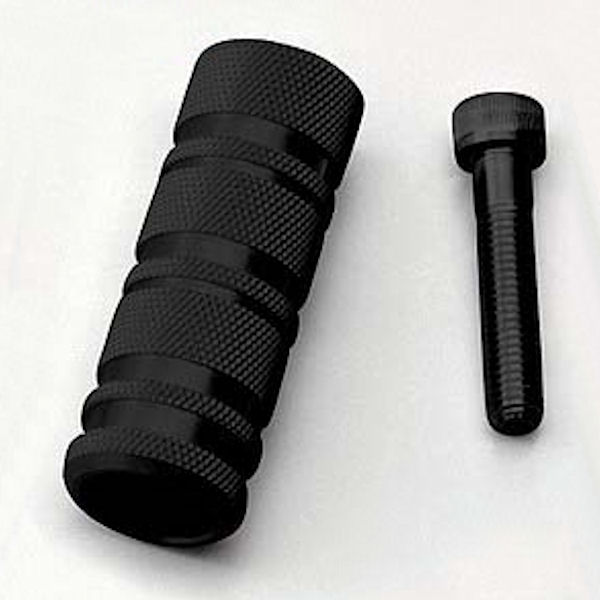

アンダーカウル for BROS　\ 　DAYTONA マルチステップバー 61860

　ボルト径 M8
　長さ　79mm
　直径　
楽天
DAYTONA
ステップバー
2340+390
アンダーカウル for BROS　\ 　G Craft ステップバー

　ボルト径　M8
　長さ　59mm
　直径　
楽天 PartsBoxSystem
Gクラフト
ステップバー

2310+735
アンダーカウル for BROS　\ 　TTS ステップバー

　ボルト径　　\　\
　長さ　73mm
　直径　
アンダーカウル for BROS　\ 　STRIKER　DPSステップ用バー

　ボルト径　不明
　長さ　70mm
楽天 WeBike
STRIKER
ステップバー
2625+609
アンダーカウル for BROS　\ 　TaGu 109040

　ボルト　M8
　全長　60mm
　直径　
楽天 WeBike
TaGu
ステップバー
2個セット
3150+600

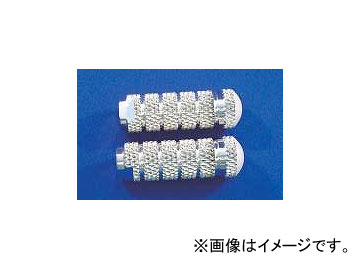

アンダーカウル for BROS　\ 　PLOT Battle Factory P001-4761
　
　ボルト　M8ｘP1.25
　全長　75mm
　直径　
楽天 AutoPartsAgency
PLOT
P001-4761
2本セット
3780+630

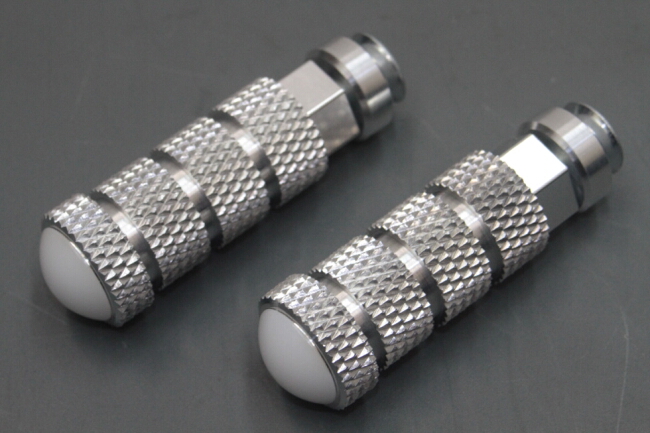

アンダーカウル for BROS　\ 　NECTO ステップバーセット

　ボルト　M8
　全長　62mm
　直径　
楽天 WeBike
NECTO
ステップバーセット
4200+600
アンダーカウル for BROS　\ 　SPI ステップバー 1429410-1
楽天 GooBP
SPI
ステップバー左
3704+609
楽天 GooBP
SPI
ステップバー右
3704+609
アンダーカウル for BROS　\ 　MORIWAKI ステップバー レーシングスペシャル 50660-10519-10

　ボルト
　全長　70mm
rakutenn
楽天 AutoPartsAgency
MORIWAKI
ステップバー
3780+630

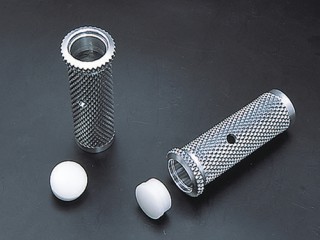

アンダーカウル for BROS　\ 　AELLA　各DUCATTI用MFJ対応レース用ステップバー

　ボルト　不明
　全長　77mm
　直径　不明
楽天 バイクブロス
AELLA
ステップバー
4535+600

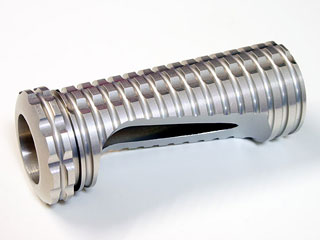

アンダーカウル for BROS　\ 　MotoCRAZY 900SSとか

　ボルト　不明
　全長　70mm
　直径　不明
楽天 GooBikeParts
MotoCRAZY
ステップバー
4725+600

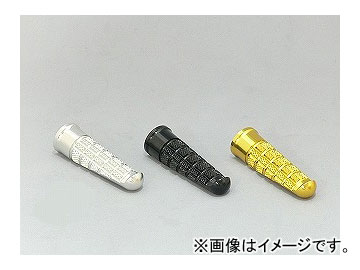

アンダーカウル for BROS　\ 　Over ステップバー ハードアルマイト 90-99-03

　ボルト　不明
　全長　73ｍｍ
　直径　23mm
楽天 AutoPartsAgency
Over
ステップバー
90-99-03
4830+630
アンダーカウル for BROS　\ 　Over 可倒式ステップバー スタンダードタイプ　90-99-05

　ボルト　不明
　全長　98ｍｍ
　直径　25mm
楽天 AutoPartsAgency
Over
可倒式ステップバー
90-99-05
5051+630
アンダーカウル for BROS　\ 　Over ステップバー GP Performance 90-99-08

　ボルト　不明
　全長　80mm
　直径　24mm
楽天 AutoPartsAgency
Over
ステップバー GP
90-99-08
8211+630

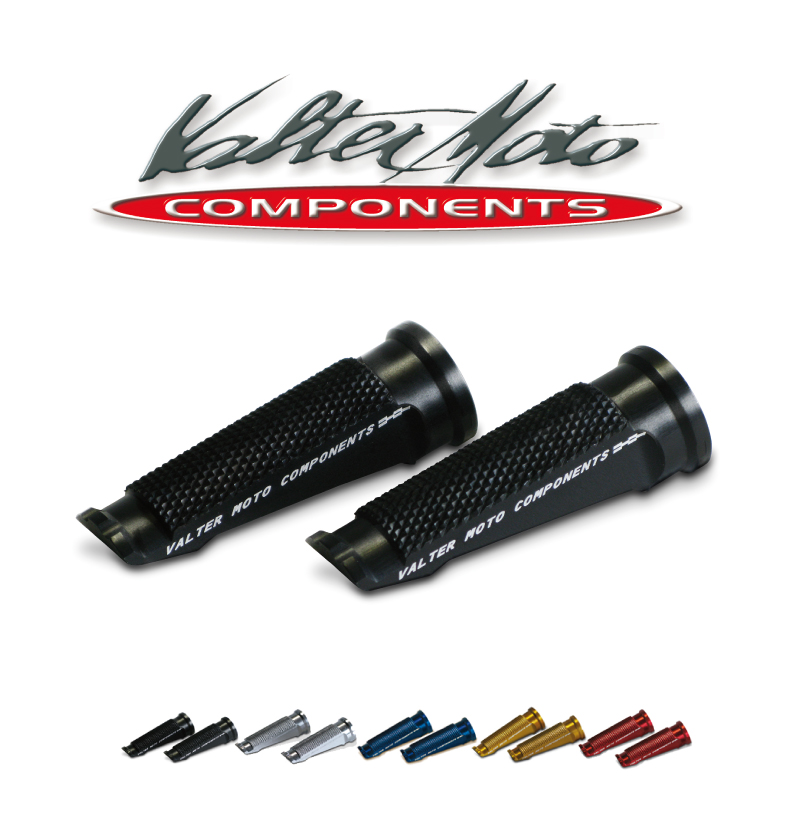

アンダーカウル for BROS　\ 　Valter Moto Components　マルチステップバー

　ボルト　受注発注
　長さ　受注発注
　直径　受注発注
楽天 MOTOSALON OKA
Valter
ステップバー
8400+
アンダーカウル for BROS　\ 　KA'S　可倒式ステップバー

　ボルト　8mm
　全長　120mm
　直径　25mm
楽天 バイクブロス
KA'S
可倒式ステップバー
7650+600

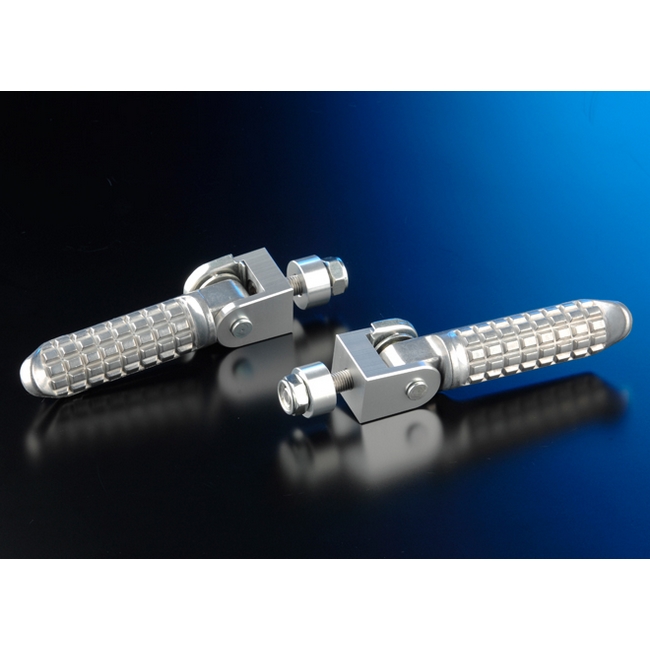

アンダーカウル for BROS　\ 　NITRO Racing　可倒式ステップバー（タンデム用だけど・・・）

　ボルト　8mm
　全長　?mm
　直径　？mm
楽天 WeBike
NITRO Racing
可倒式ステップバー
2個
9355+600
アンダーカウル for BROS　\ 　関係ないけど、見っけた！
　アルミ製のシフトリンク
　Gクラフト製ってのが、いかにもなメーカーだからやな感じだけど・・・・
　なんだけど、まぁいいかぁ
　正逆シフトを選べるらしいからそれなりに優れモノかもね

　「シフトリンク」って呼ばれているのね・・・
楽天　SEED DIRECT
G-Craft
あじゃすたぶる シフトリンク
5040+0

アフィリエイト・SEO対策
