Refine the Turn-signal
2013.03.13
 別にウィンカーくらいの電圧でどうのこうのということはない!と勝手に決めているんですけど・・・

 最近はLEDじゃなくてSMDらしいけど。。。
 SMDって何よ?
 「Surface Mounted Device の略」
 配線を用いず電気基板の表面に直接固定することができるという意味です
 なのでLEDだけでなく抵抗やコンデンサなどもあります。
 配線を用いないため小型に出来て高密度に使用が可能となります。
 なので区別するならSMDタイプLEDということになります。
 しかし、他の技術も盛り込まれているので従来の砲弾型LEDより20~30%光量をアップすることができています。
 高輝度Flux LEDと比べるとたぶんいいとこ4倍くらいでしょう。
 また熱の発生も少なく省電力です。

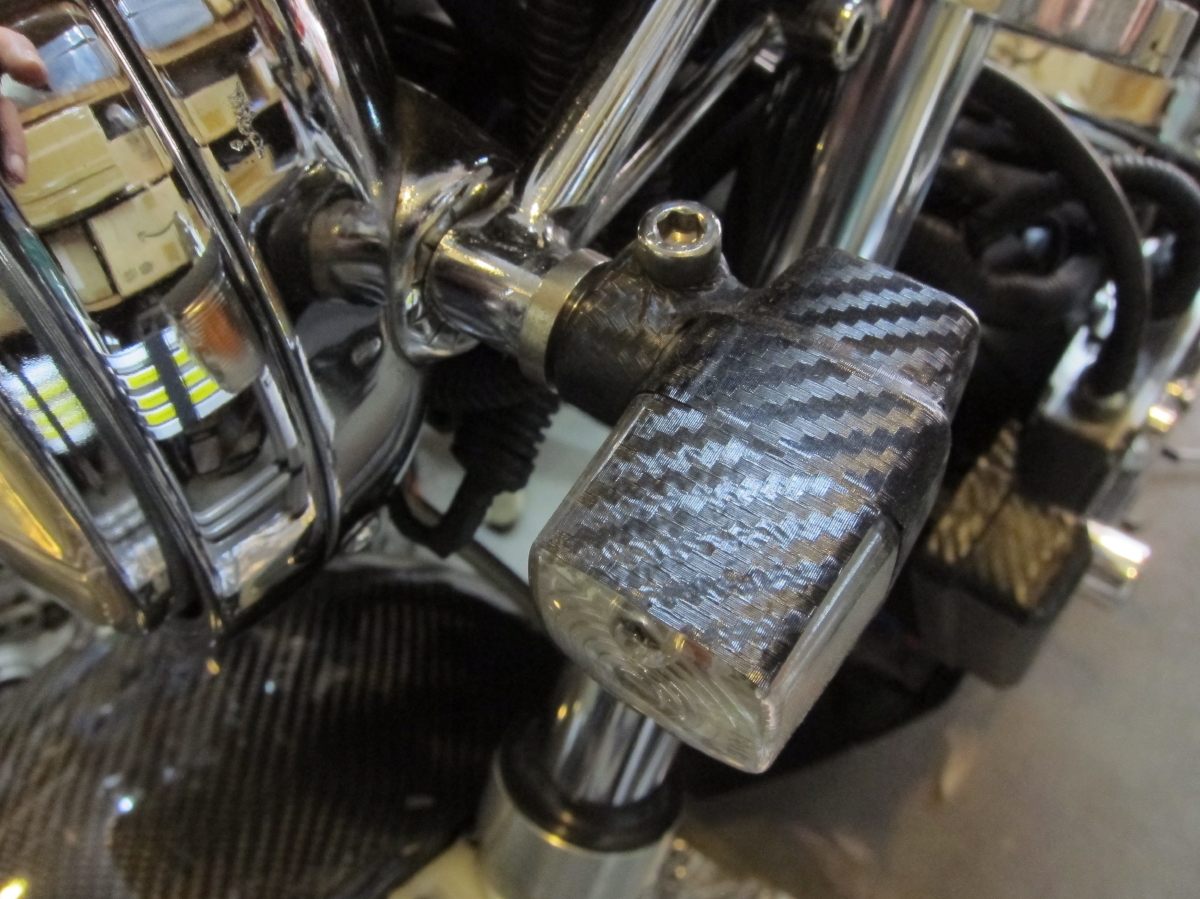

 80年代では一般的な車外ウィンカーの角型
 純正の23W/8Wバルブも使えますけど
 ポジションを点けたままにするとレンズの正面が熱で気泡ができ始めちゃうんで
 写真のような小さな丸型バルブを使用しています
 フロントウィンカーはまだクリアなので(本当はスモークにしたいけど7年間このまま^^;)


 で、こう言う物を買ってみた
 一応ダブルでSMD13個、全長39mm、直径20mm、ポン付けOKという触れ込みのもの
 ショップの説明では全長39mm加のような説明があるが、実際の全長は43mm。

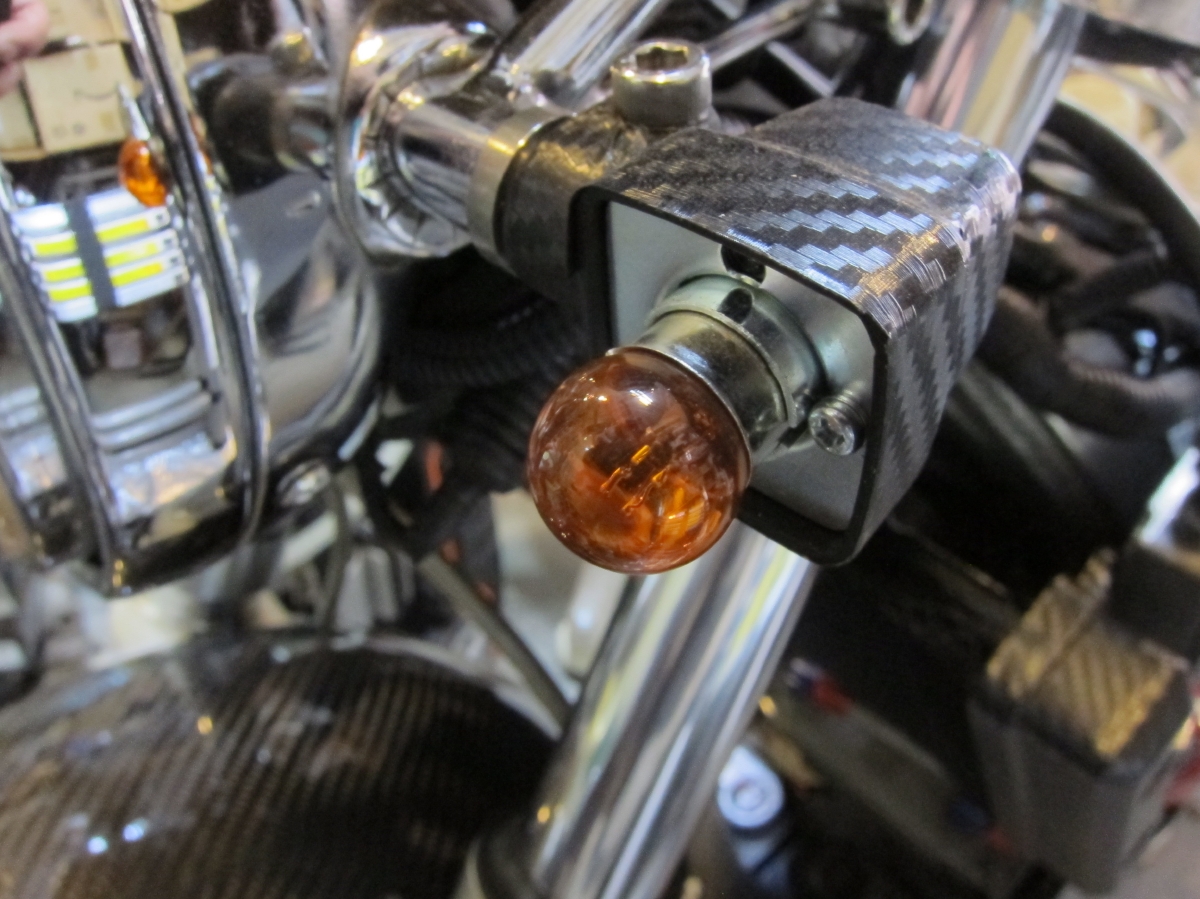

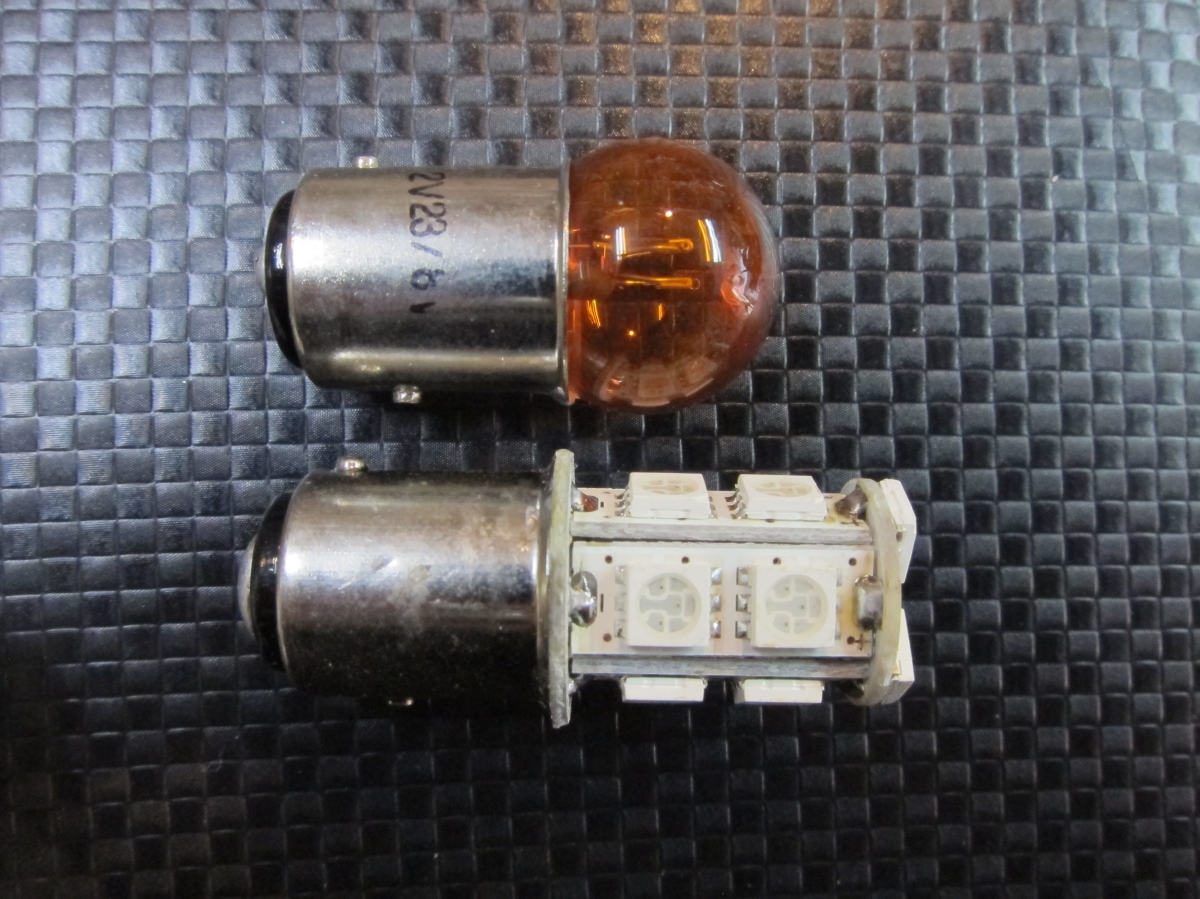

 現在のバルブと並べた瞬間、いやーな予感が・・・

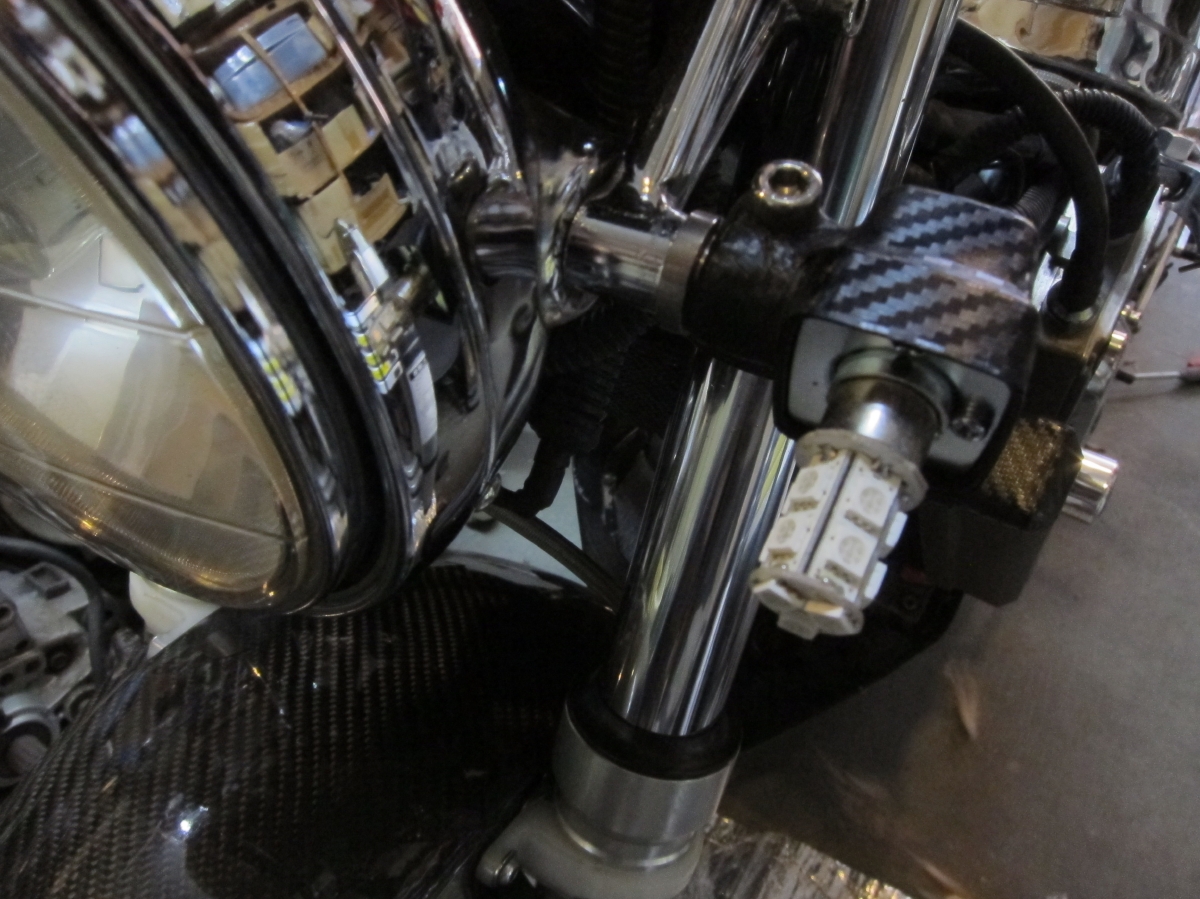

 取り付けてみてさらに、イヤーな予感が倍増

 ショップの説明通り、39mmでもダメなんだけどね・・・

 さらに・・・ウィンカーとポジションの極性が反対だ^^;・
 段違い180℃ピンにはちゃんと嵌るんだけどね・・・
 ⊕側の配線を入れ替えれば良いのだが、ウィンカーレンズが付かないのは致命的

 いわゆるポン付けタイプとして販売されているLEDウィンカーなのでリレーは純正のまま。
 道路交通法の点滅間隔の許容範囲内なのかもしれないけど、右側の通常バルブタイプより点滅間隔よりかなり早い。

S25 全長 43mm 直径 20mm
 なのだが・・・
 道路交通法の点滅間隔の許容範囲内なのかもしれないけど、
 右側の通常バルブタイプより点滅間隔よりかなり早い。
 点滅の切れの良さはさすがLEDだけどね

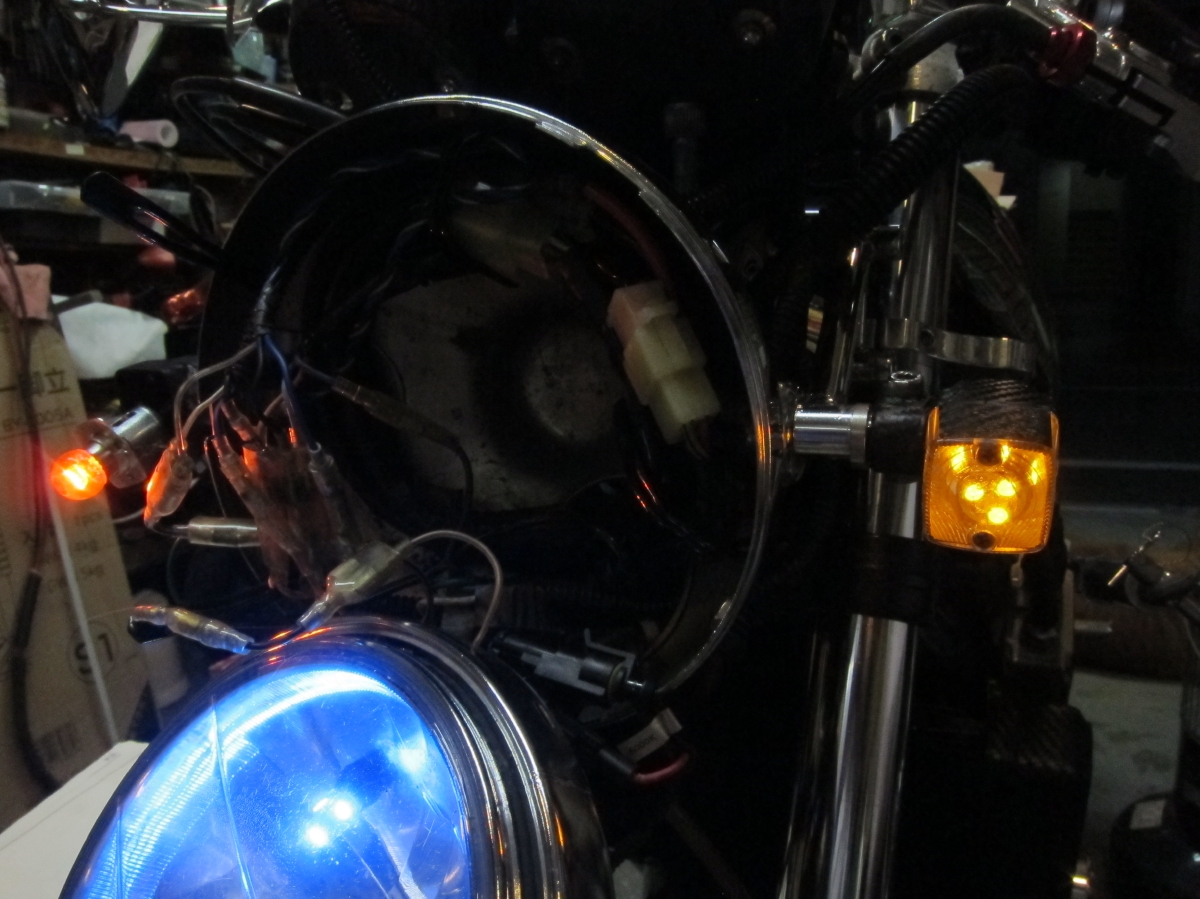

 普段は目立たないんだけど・・・
 ウィンカーが点滅するとヘッドライト内ポジションも明滅している^^;
 この状態はLEDバルブが左前だけなので、全部帰るとどうなるか楽しみ^^

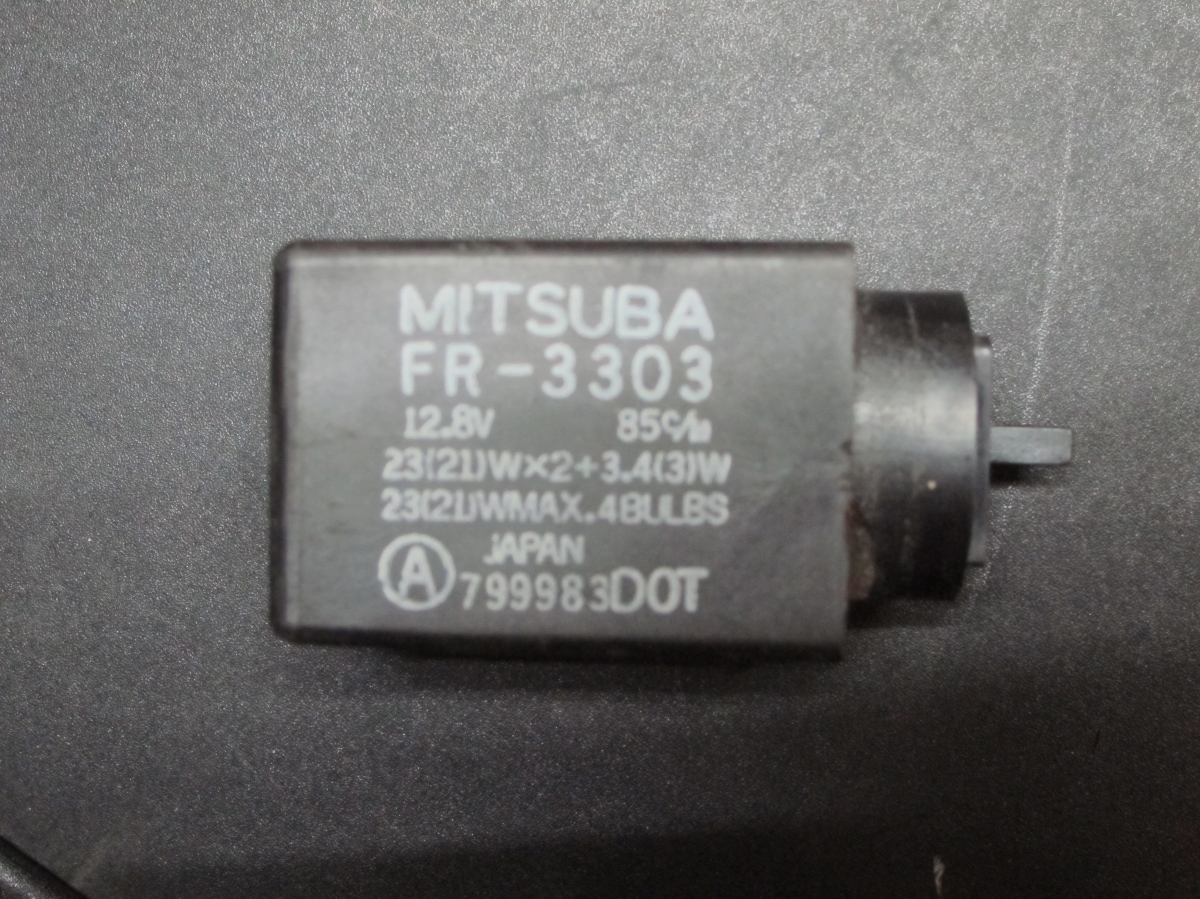

 バブリーな設計のBROSはウィンカーリレーも専用設計^^
 なので、
 一般的に8ピンソケットタイプや3ピンカプラーなLED対応ウィンカー リレーはポン付けで利用できません^^;
 抵抗を入れてLEDウィンカー対策にはしたくないので

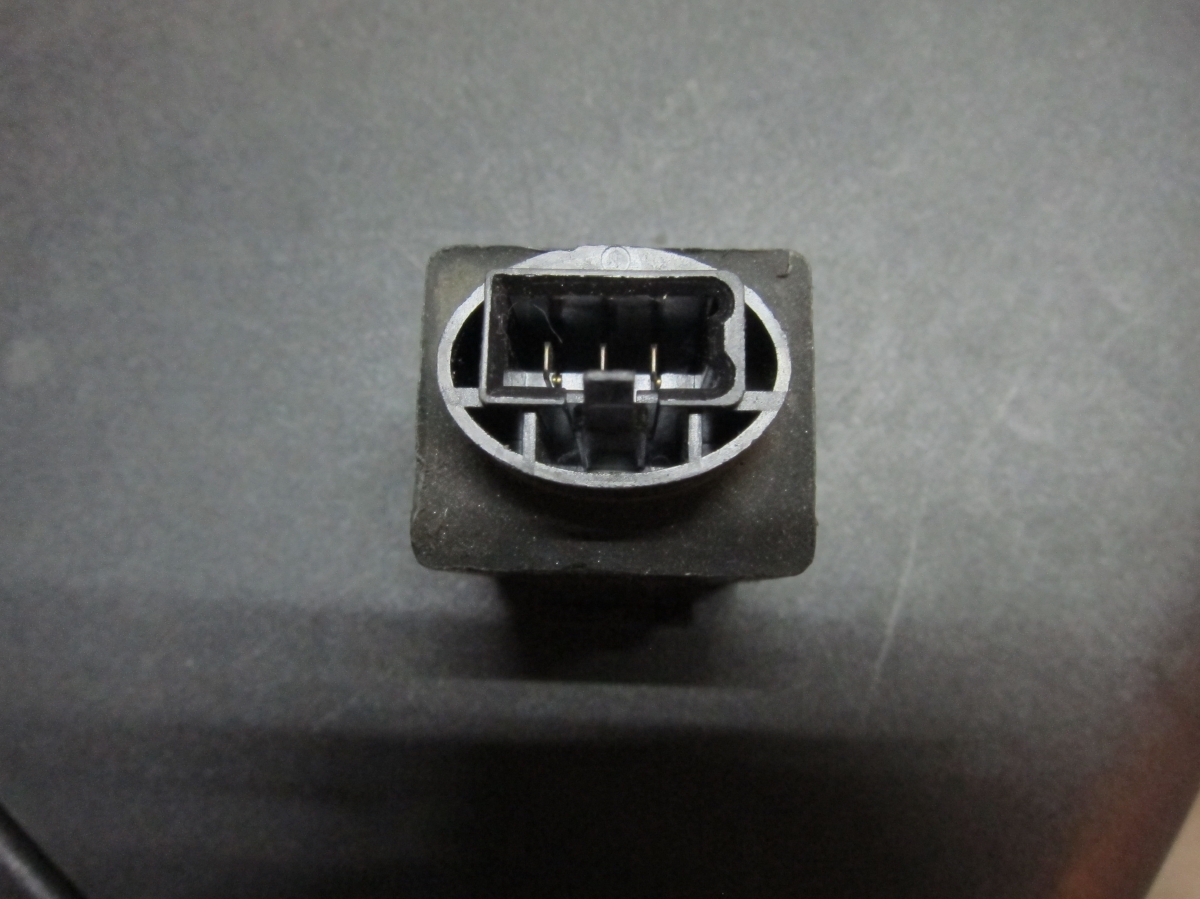

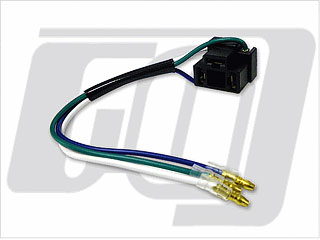

 せっかくの純正リレーを外して、純正3ピンソケットを使わないで(防水処置など行って)、
 配線途中でリレーの配線を割り込ませるという方法をとります。
 LEDウィンカーに変更した場合は合計で20Wを超えないので許容電力は考えなくてよいでしょう。
 でも、LEDバルブが何らかの問題で機能しなくなった場合、臨時的に電球型を使用しなくてはならなくなる場合を考えて、今日電力は23Wx4≒92Wより大きな製品を選ぶと良いです。

 ほとんどのウィンカー用リレーであれば「E」「B」「L」と記号が付いているので
 「E」 バッテリー⊖電源(アース)
 「L」 バルブ、ウィンカースイッチ
 「B」 バッテリー⊕電源
 へ配線すればリレーとして機能するはずです。

ハイ フラッシャーの件

 まず、なんでハイ フラッシャー状態にわざわざリレーという物で制御しているのにかかわらずなってしまうのか?
  リレー回路の設計で(ほんとリレーで言葉はあいまいだね)でハイ フラッシャーにならないようにできるはずですよね。
  でも、それは、ウィンカーの玉が切れていることを人間に伝える為です。
  このような動作をさせなければならないことを自動車運用法で決まっています。

 では、なぜ通常電球用のリレーがLEDバルブに交換することでハイフラッシャー状態にしてしまうのか?
  それは、ご想像の通りLEDバルブが必要とする電力(消費電力)が低いためにリレーが電球が切れたと勘違いをするという誤動作をしてしまっているからです。

 じゃぁ、LEDバルブ側で細工をして回避すればいいじゃないという話にもなりますけど、
  低コストでそれを実現しようとすると抵抗という部品を付加すればよいのですが、まず、小さく纏める事にコストがかかる
  仕事もしない回路の中でリレーが期待する値まで電力を使ったことにするために付加する抵抗と言う部品がものすごい熱を発します。

 それに、せっかく、省電力化をうたっているのに電力消費量が同じでは商品価値が下がりますよね。

 というわけで、LEDバルブに替えたい人は自車のウィンカー回路に対応したリレーに替えましょうっていうことになります。

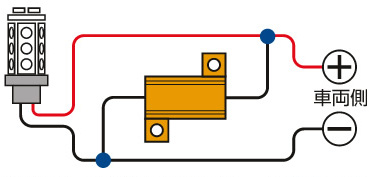

 ブロスの場合、純正が最大23Wなのでウィンカー左右ごとに6Ω程度の抵抗を挿入することで解決はできます。
 ←図のように⊕線と⊖線へ平行に抵抗を接続するということになります
 標準ワット数が23Wより小さければ抵抗値の小さい抵抗の変更すればOK
 抵抗値を変えることで好みの点滅速度に変更できます。
 ただ・・先ほどもちょっと触れましたが、この場合、抵抗がとても高温になるので設置場所を考えるか、ヒートシンクなどを装備しないとプラスティック部品が融けます。というか・・・
 発火することがあります。触れば骨まで融けます。このあたりのリスクを理解して自作しましょう。
 それに、この方法は当然ですが消費電力の削減にはなりませんので・・・

 というわけで、世の中にはそのあたりの話を端折ってLED電球対応抵抗などという物が売られていますが、専用リレーの利用をおすすめします。
 てか、逆に抵抗をウィンカー左右の回路に割り込ませるよりリレーを変えた方が簡単だし、安いです。
 点滅速度のスピードが気になる方は速度調節機構付きのICリレーを購入すればよいだけです。

 まぁ、ウィンカーを付けている時などは交差点を曲がっている時だから電力を少しでもプラグの発火に・・・と思っても必要ない感じですけど
 あと、ほとんどのICリレーにするとカチカチ音が無くなります。
 音が鳴る仕様のLEDバルブ用ICリレーもありますけど

ハイフラ防止ICリレー 点滅速度可変 AMC製 LEP-WRel-CF13B

 3ピン 配線

 31x27x27
 消費電力合計150Wまで
 12.8Vまで
 端子 6.5mm

 カチカチ音あり
 ちょいウィンカー機能(ワンタッチウィンカーともいう)

 点滅速度可変機構
 アンサーバック対応(バイクには関係ないけど)
 カプラー仕様だけんど仕方がないので、既存配線に割り込ませて平型端子でリレーにつなげる。


楽天 ビッグマート
AMC製
CF13B
LED用ウィンカーリレー
3ピン 破線型
43x33
カチカチ音有り
780+700
 無駄な工作をしたいくない時は、これを使うといいね

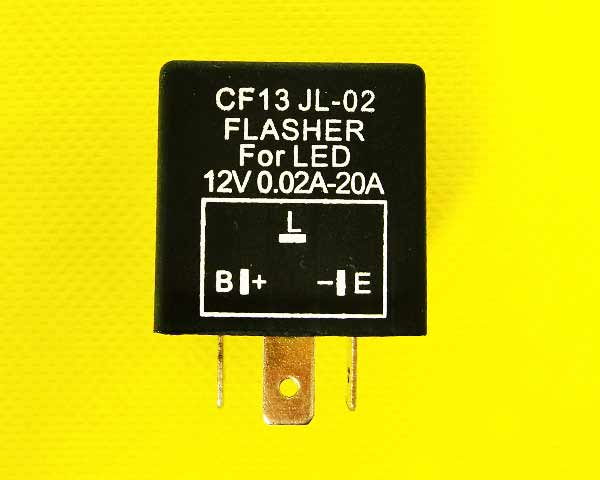

ハイフラ防止ICリレー AMC製 LEP-WRel-CF13 JL02

 3ピン 配線

 30x30x30
 消費電力合計240Wまで
 12.8Vまで

 カチカチ音あり
 カプラー仕様だけんど仕方がないので、既存配線に割り込ませて平型端子でリレーにつなげる。


楽天 メイドin秋葉
AMC製
CF13JL02
LED用ウィンカーリレー
3ピン 破線型
43x33
カチカチ音有り
640+480

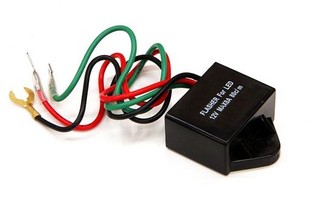

ハイフラ防止ICリレー

 3ピン 配線
 43x33

 カチカチ音のある珍しいICリレー


楽天 NIRIN
ノーブランド
LED用ウィンカーリレー
3ピン 破線型
43x33
カチカチ音有り
600+700

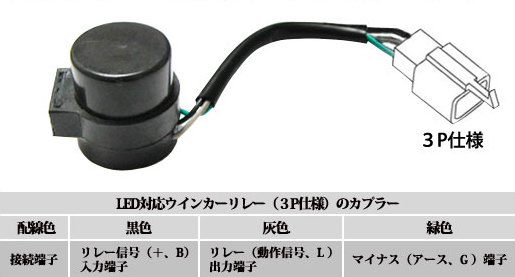

ハイフラ防止ICリレー

 3ピン 配線

 なんと、3ピンでソケット型である。
 許容電力などのスペックが全く不明らしいが、大型スクーターなどを主に取り扱っているショップだからそれなりか?


楽天 徳豊パーツ
ノーブランド
LED用ウィンカーリレー
3ピン 破線型
43x33

720+600

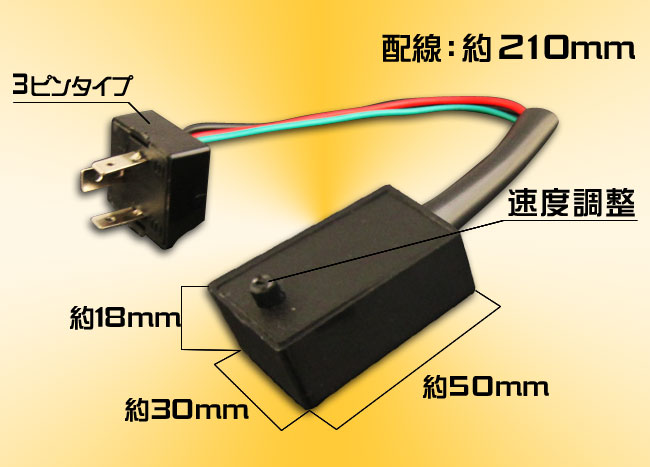

ハイフラ防止ICリレー

 3ピン 配線+カプラー
 50x30

 点滅速度可変機構付き


楽天 くるまドットコム
ノーブランド
LED用ウィンカーリレー
3ピン 破線型
43x33

600+700
Next

以下の製品は2013.03時点のものです。
製品は順次進化するので適宜、更新していきます。

 最安  2013.03.14
 LEDx9
 S25/G18/BAY15d型ダブル
 アンバー
 φ20x32
 0.72W

アマゾン ユーウェイト
S25/G18/BAY15d型
LEDx9
ダブル球 アンバー
2個セット
400+260

アマゾンユーウエイト
S25/G18/BAY15d型
LEDx9
ダブル球 アンバー
2個セット
560+0
   2013.03.14

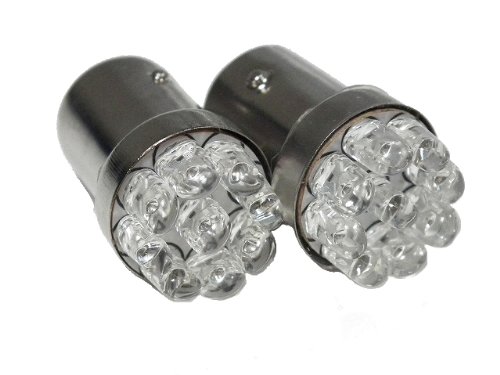

 Flux LEDx9
 S25/G18/BAY15d型ダブル
 イエロー
 φ26x56


楽天 Zutto Zakka
S25/G18/BAY15d型
Flux LEDx20
ダブル球 イエロー
2個セット
890+600

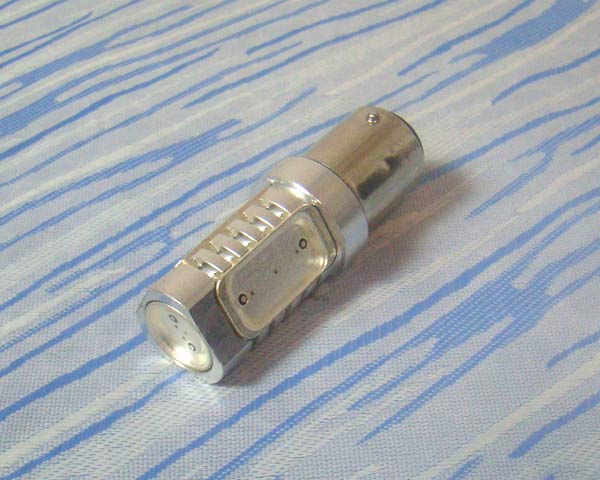

  2013.03.11
 1.5W型SMDx4で構成される。6.0Wと称されるけど・・・???騙しに近いね
 S25/G18/BAY15d型
 ダブル球 12V
 レッド
 φ18x50

楽天 黒船屋
S25/G18/BAY15d型
ダブル球 レッド?
1.5W SMD X 4
2個セット
980+480
  2013.03.11

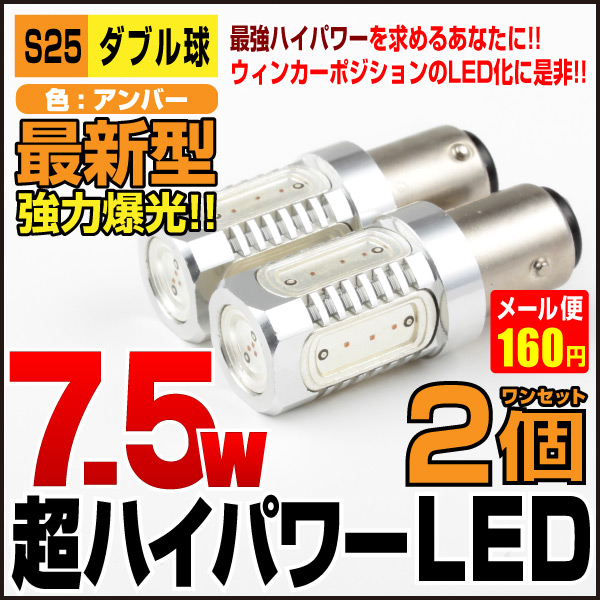

 1.5W SMDx5=7.5Wと称されるけど・・・???騙しに近いね
 S25/G18/BAY15d型
 ダブル球 12V
 アンバー色
 φ20x50
 ポンつけ

楽天 ELE STORE
S25/G18/BAY15d型
1.5W SMDx5
ダブル球 アンバー
2個セット
1980+160
 ◎  2013.03.14

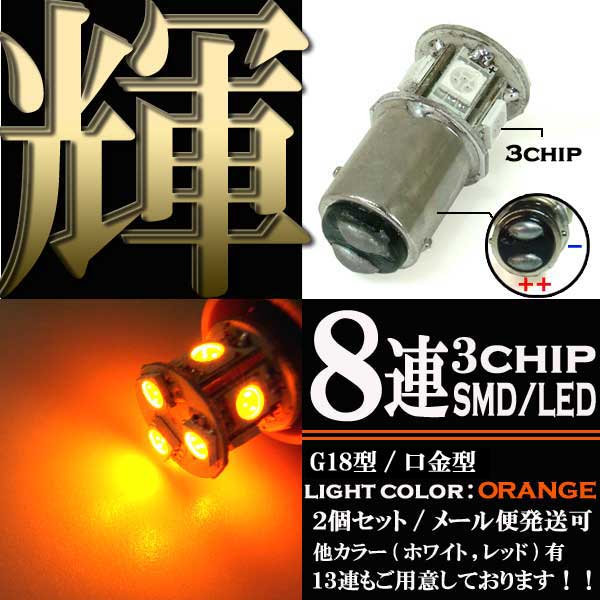

 3Chip SMDx8
 S25/G18/BAY15d型
 ダブル球 12V
 アンバー色
 φ20x32
 抵抗か別途リレーが必要

 通常バルブの小型と同等のサイズ。
 対策リレーに交換(推奨)または抵抗を入れる必要あり


楽天 RISE
S25/G18/BAY15d型
3Chip SMDx8
ダブル球 アンバー
1個セット
1740+160
  2013.03.15
 ラディウス
 3Chip SMDx13
 S25/G18/BAY15d型
 シングル球 12V
 アンバー色
 φ20x30
 ポンつけ

 24V対応なので12Vで使用すると24V使用時より明るきなる可能性がありそう。


楽天 レボネッと
S25/G18/BAY15d型
3Chip SMDx13
ダブル球 アンバー
2個セット
2000+0

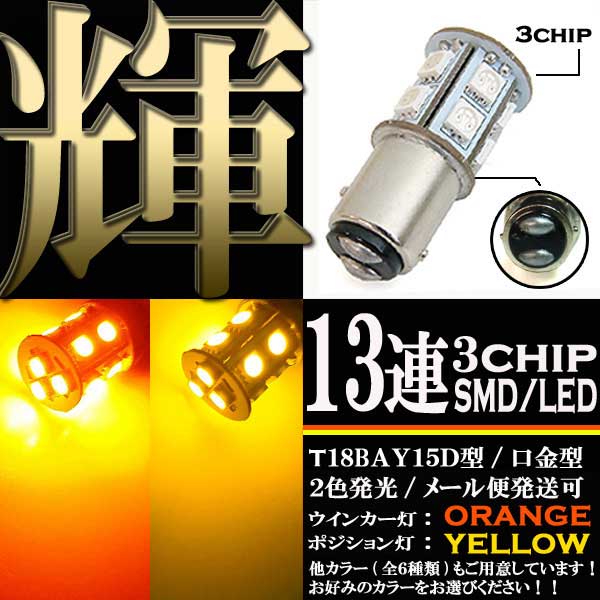

  2013.03.11
 3Chip SMDx13
 S25/G18/BAY15d型
 ダブル球 12V
 アンバー色
 φ20x42
 ポンつけ

 理屈的には3チップの中の1つずつの色を変えたり点けたり消したりすることができるので
 この製品は1チップをスモール時に点灯(1chipなので丁度少し暗くなる)、ウィンカー時は2チップを点滅
 スモール色はイエロー
 ウィンカー色はアンバー(オレンジ)


楽天 RISE
S25/G18/BAY15d型
3Chip SMDx13
ダブル球 アンバー
2個セット
1740+160

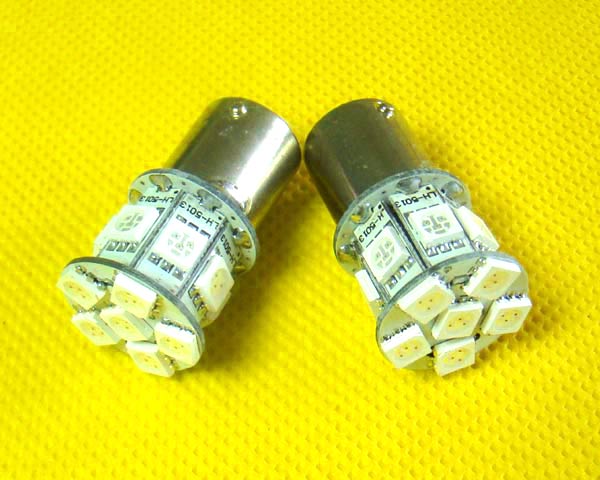

 ○  2013.03.11

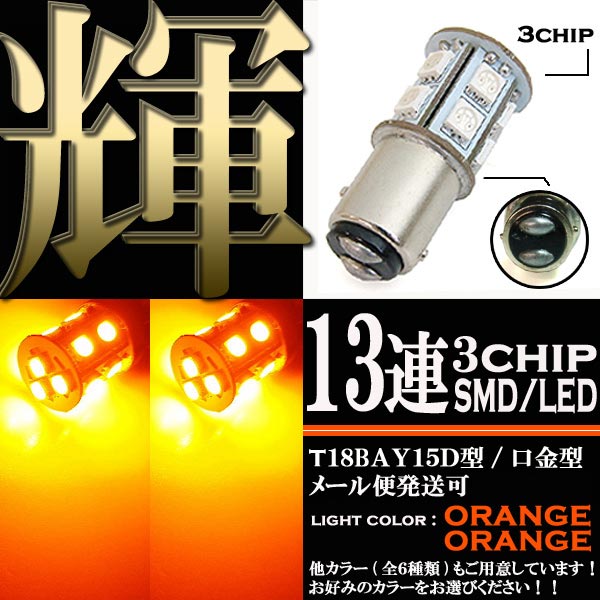

 3Chip SMDx13
 S25/G18/BAY15d型
 ダブル球 12V
 アンバー色
 φ20x39
 ポンつけ

 LED用リレーなしだと普通のバルブより1.5倍くらい早い点滅になる。
 たまたまかもしれないが、ポジションとウィンカーの電極が逆だった。


楽天 RISE
S25/G18/BAY15d型
3Chip SMDx13
ダブル球 アンバー
2個セット
1780+160
 ○  2013.03.14
 3chip SMDx13
 S25/G18/BAY15d型/BAY15d
 ダブル球 12V
 アンバー(オレンジ)色
 φ20x38.5

 ポンつけ非推奨


楽天 東京問屋
S25/G18/BAY15d型
3chip SMDx13
ダブル球 オレンジ
2個セッ
1740+480

楽天 ユーウェイト
S25/G18/BAY15d型
3chip SMDx13
ダブル球 アンバー
 2個セット
840+0
  ○ お得   2013.03.14

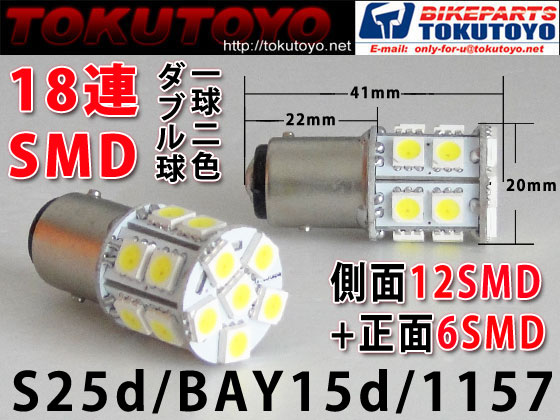

 3chip SMDx18
 S25/G18/BAY15d型/BAY15d
 ダブル球 12V
 ホワイト+アンバー(オレンジ)色
 φ20x41

 ポンつけ非推奨
 ポジションとしてホワイト+ワンカーとしてアンバーとして使えるお便利型
 リレー付き^^


楽天 TOKUTOYO
S25/G18/BAY15d型
3chip SMDx18
ダブル球 アンバー
2個セット+リレー
2844+500

楽天 TOKUTOYO
S25/G18/BAY15d型
3chip SMDx18
ダブル球 ホワイト+アンバー
2個セット+リレー
2844+500
  2013.03.14

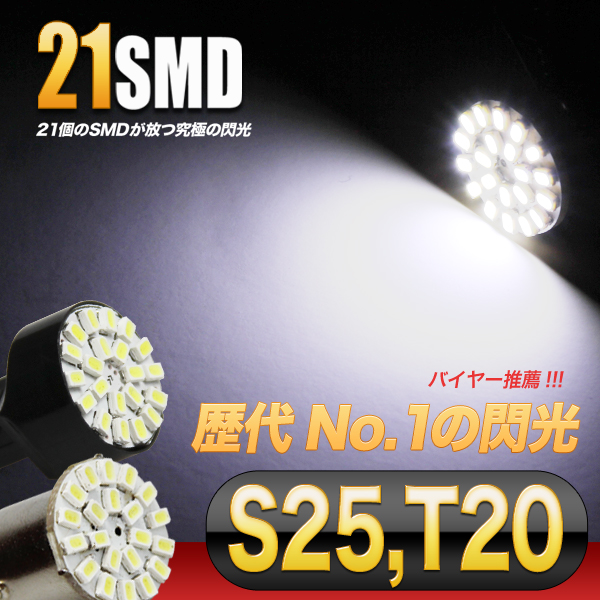

 1chip SMDx21
 S25/G18/BAY15d型/BAY15d
 ダブル球 12V
 アンバー(イエロー)色
 φ20x23

 ポンつけ非推奨
 似たような製品で1chip SMDx22連というのがあるが、これは21連
 22連はイエロー設定が無いのか?市場では見つけられない。


楽天 ツールパラダイス
玉切れ警告キャンセラー付き
S25 シングルソケット
1個
500+0

楽天 売棒
玉切れ警告キャンセラー付き
S25 ダブルソケット
2個セット
1980+0

楽天 売坊
S25/G18/BAY15d型
高輝度SMDx21
ダブル球 アンバー
2個セット
980+0
 ○  2013.03.14

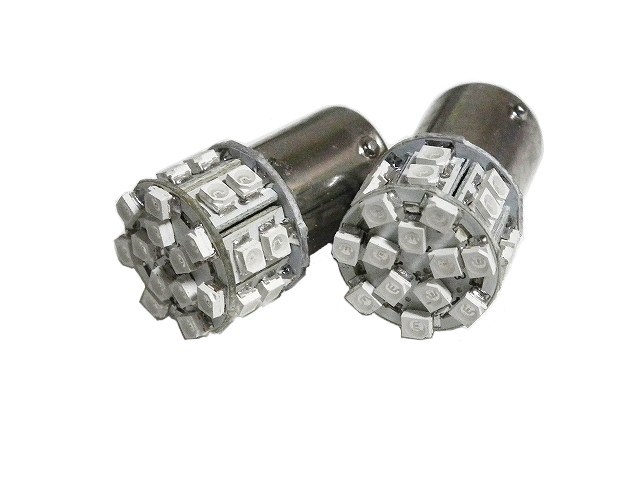

 SMDx26
 S25/G18/BAY15d型/BAY15d
 ダブル球 12V
 アンバー色
 φ20x34
 2.28W
 ポンつけ


楽天 ユーウェイト
S25/G18/BAY15d型
SMDx26
ダブル球 アンバー
2個セット
940+0
  2013.03.14

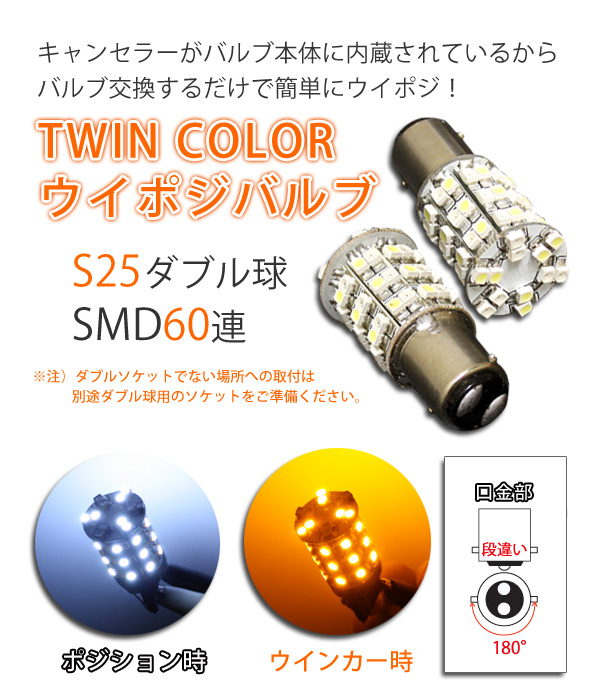

 SMDx60
 S25/G18/BAY15d型
 ダブル球 12V
 ホワイト+アンバー色
 φ22x45
 ポンつけ

 キャンセラー内臓でシングル配線でもウィンポジ化できる
 30個ずつでホワイトとアンバーで切り替え


楽天 Groovy
S25/G18/BAY15d型
SMDx60
ダブル球 アンバー+ホワイト
2個セット
2980+160
  2013.03.11

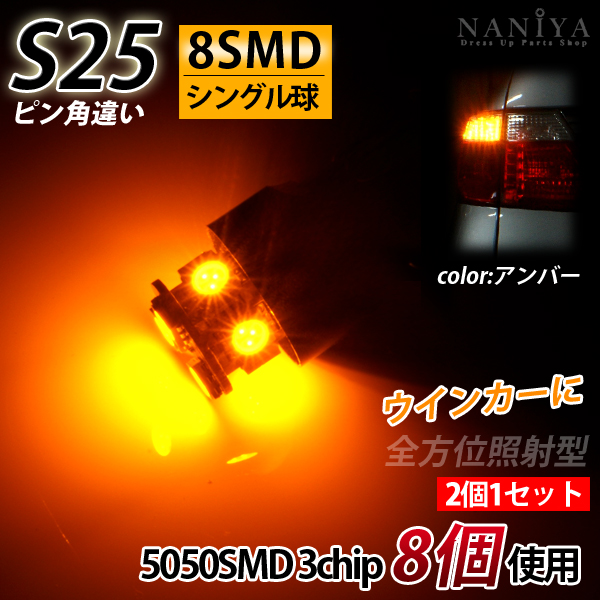

 5050 3chip SMDx8
 S25/G18/BAY15d型
 シングル球 12V
 アンバー色
 φ20x35
 ポンつけ

 NANIYAはCF13も売っている


楽天 NANIYA
S25/G18/BAY15d型
5050SMDx8
シングル球 アンバー
2個セット
1480+160
  △   2013.03.14
 3chip SMDx13(正面6個、側面7個)
 S25/G18/BAY15d型
 シングル球 12V
 オレンジ(アンバー)色
 φ20x38.5
 ポンつけ



楽天 メイドin秋葉
S25/G18/BAY15d型
高輝度SMDx13
シングル球 オレンジ
2個セット
640+0

楽天 e問屋
S25/G18/BAY15d型
3chip SMDx13
シングル球 オレンジ
2個セット
640+480
 ◎ 2013.03.11

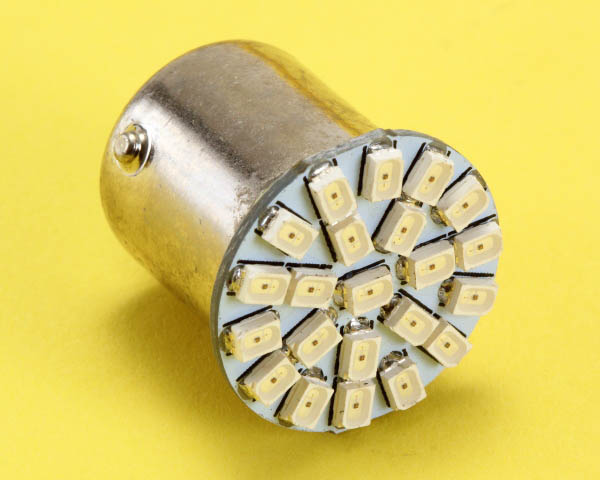

 高輝度SMDx22
 S25/G18/BAY15d型
 シングル球 12V(6Vでも駆動可)
 ホワイト/イエロー
 φ15x22
 ポンつけ不可

 ウィンカーレンズがオレンジなら最小
 横の発光が必要なければ一番手前に引っ込んだ状態でレンズを照らしてくれるのでLEDであることが分かりにくい製品です。
 でも、切れが良いのでわかる人にはわかると思います。


楽天 黒船屋
S25/G18/BAY15d型
高輝度SMDx22
シングル球 イエロー
1個
640+480

楽天 黒船屋
S25/G18/BAY15d型
高輝度SMDx22
シングル球 ホワイト
1個
640+480
  危険性について

 通常電球で起こるような残光が全くないので、点滅速度を少し早めに設定しないと危険なことがあります
 人間の目はアバウトなので、特に横目で注視していない時に瞬間点いたことを認知できない人が、またはタイミングがあるかも知れないです。
 特に老人や昼間で起こりがちです。
 なぜなら、バイク用ウィンカーは車に比べると大きくないので被認知性に劣るので、非認知されたその一回が命取りになる事もあるということです。
 ここがバイク用ウィンカーでLEDを利用するデメリットです。
 特に、SMD型のLEDは光は強烈なのですが、LEDの間隔が大きい製品になってしまうので「広がり感」や「ぼやけ感」が無くなる傾向があるので、昼間にウィンカーを見るとLED一個一個がはっきりし過ぎてレンズ全体としての発光力が弱まるような現象が起きてしまいます。
 特にレンズとLEDが近い場合に起こりがちです。
