Refine the Turn-signal
2013.03.14
 やっぱり、ポジションが付かない・・・

 SMDが縦に2段で合計13連 長さ39mmということで購入したが
 2個ある⊕電極も含めると全長は45mmになり装着不能
 さらに、ポン付け状態でポジションが点灯しないという現象なので
 とりあえず、縦に1段で合計8連 長さ32mmという小さいのに交換してもらった^^

 入手先は楽天ショップ RISE

楽天 RISE
S25型/G18型/BAY15d ダブル球
3Chip SMDx13
アンバー 2個
1780+160

楽天 RISE
S25型/G18型/BAY15d ダブル球
3Chip SMDx8
アンバー 1個
1740+160

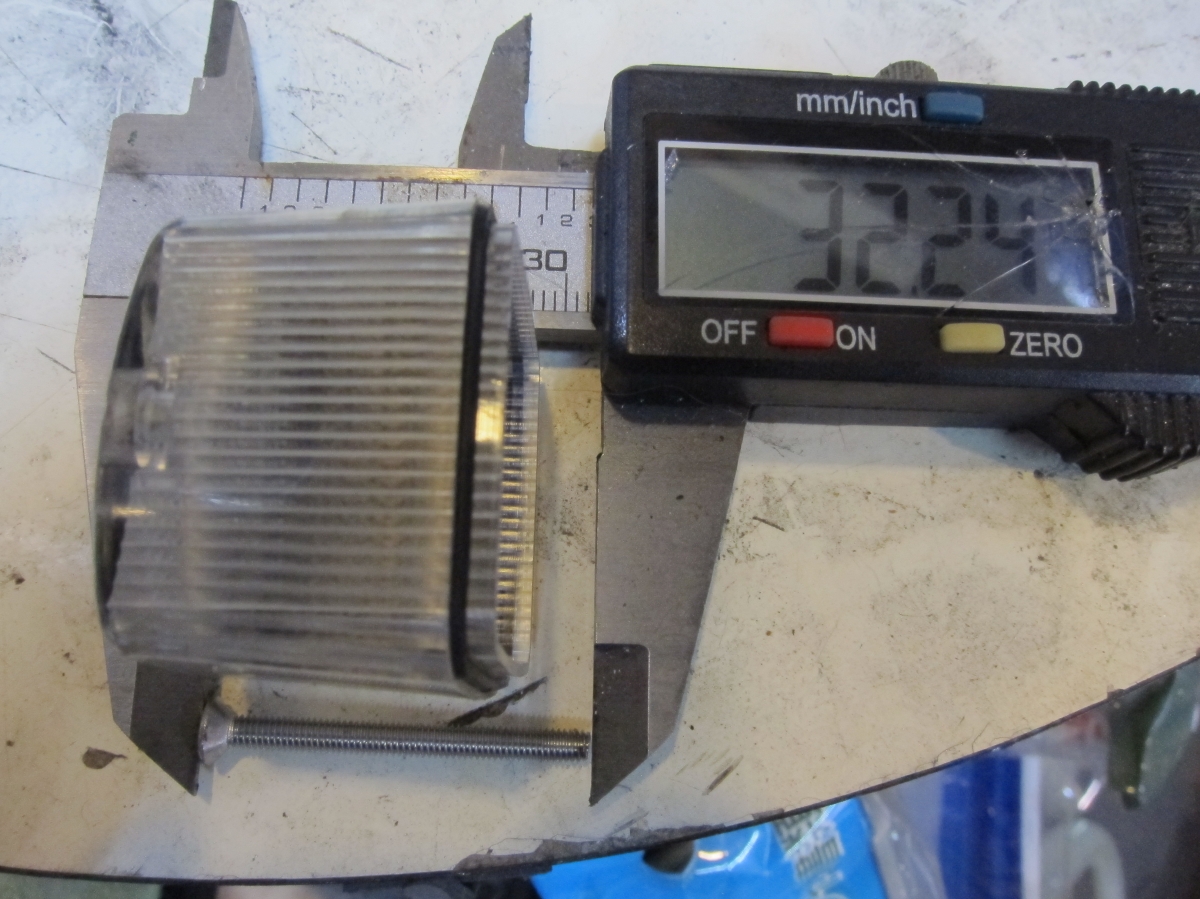

 この大きさなら、ウィンカーレンズの中に納まる。


2013.03.14 S25タイプ LEDウィンカー球 (3chip SMD x 8) その01/04

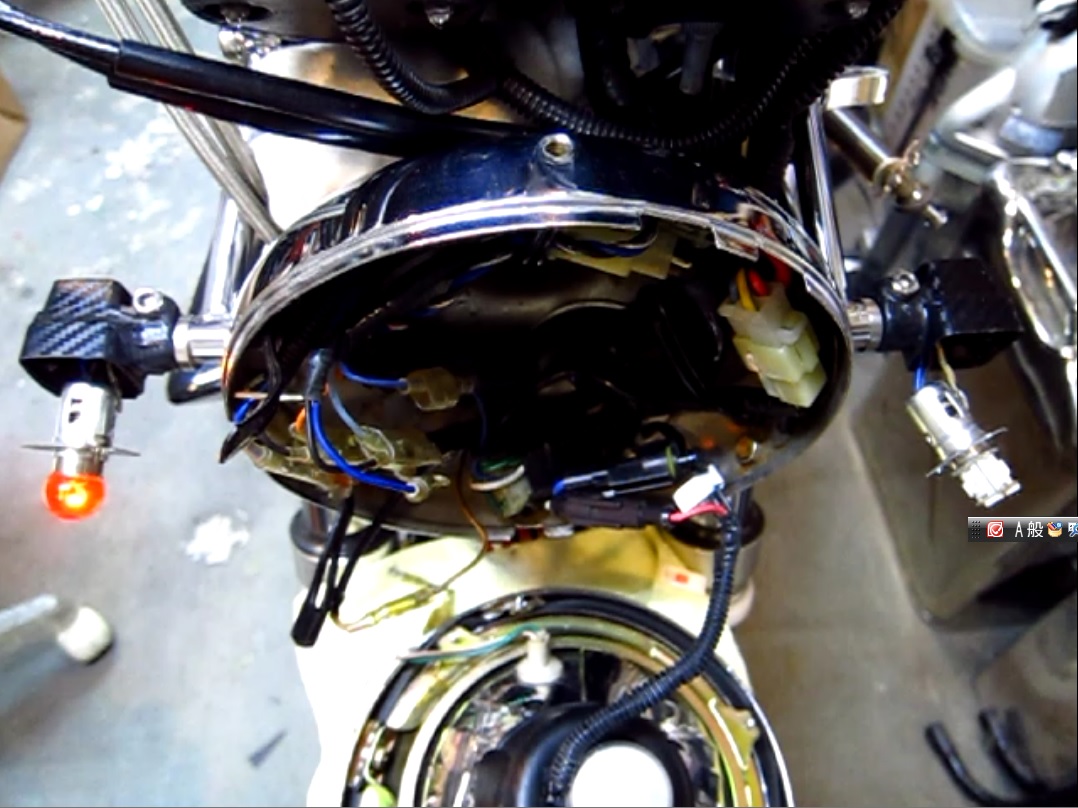

 早速、付けてみた
 まだ、LED対応リレーをゲットしていないので
 左ウィンカーだけポン付け状態
 ハイ・フラッシャー状態なのは見逃していただいて

 でも、ポジションが点かないですね・・・
 右の電球バルブは点灯しているのに。

 正常動作としては、ポジション スイッチをオンすることで
 ヘッドライト内のポジション(ブルー)とフロント ウィンカーの左右が点灯して
 ウィンカーのスイッチをオンすると、ウィンカーのポジションがオフになり
 ウィンカーが点滅するようになるという回路である
 のであるが・・・

 なぜ?
 BROSってマイナスコントロール?


 現状では問題なく動作しているウィンポジも、もしかしたら車検の時にヘッドライトを交換して出してもらっているので、なんか変わったことしているのかなと思い、念のために結線を調べてみたが、特に問題はないというか、純正の配線図通りである。
2013.03.14 S25タイプ LEDウィンカー球 (3chip SMD x 8) その02/04

 回路的に両方付けると何かが成立してポジションが点灯するのかなと思い付けてみたが
 結果は同じく、ポジションが付かない。

 点灯試験、12Vのプラスを2個ある双方の電極に充てれば点灯する。
 マイナスはソケット外側のピンがある面全て

 なぜ?
 普通の電球で点灯するのにLEDバルブにするとポジションが点かないの?



 ←は、無理くり逆さまに付けてみた。
2013.03.14 S25タイプ LEDウィンカー球 (3chip SMD x 8) その03/04

 この動画は、LEDバルブの差し込みを逆さまにしてみた。
 と言っても、微妙に接触する2個の電極が反対になっているだけで
 ちょっとした振動で接触不良になってしまうが・・・

 この8連はウィンカーにすると消灯してしまう
 前の13連はこの状態でウィンポジとして動作していた。

 ???


2013.03.14 S25タイプ LEDウィンカー (3chip SMD x 8) その04/04

 ウィンカーからの電線が純正色とは違うのでわかりにくいですけど
 「青」はウィンカーソケットからつながる純正なら「青/白」や「橙/白」のポジション用の電線
 「黒」はウィンカーソケットからつながる純正なら「青」や「橙」のウィンカー用の電線
 「透明」は「緑」のマイナス用でウィンカー側ソケットの外側にハンダ付けしてある電線
 として見てください

 LEDバルブが左側だけなので、左側だけの「黒」を抜いてみました。
 そしたら、ポジションとしてLEDバルブが点灯しました。

 なんのトリックも使っていません。
 ただ、「黒」を抜いただけです。
 当然、ウィンカーとしては点灯しませんので・・・

 ??



 ついでに・・・

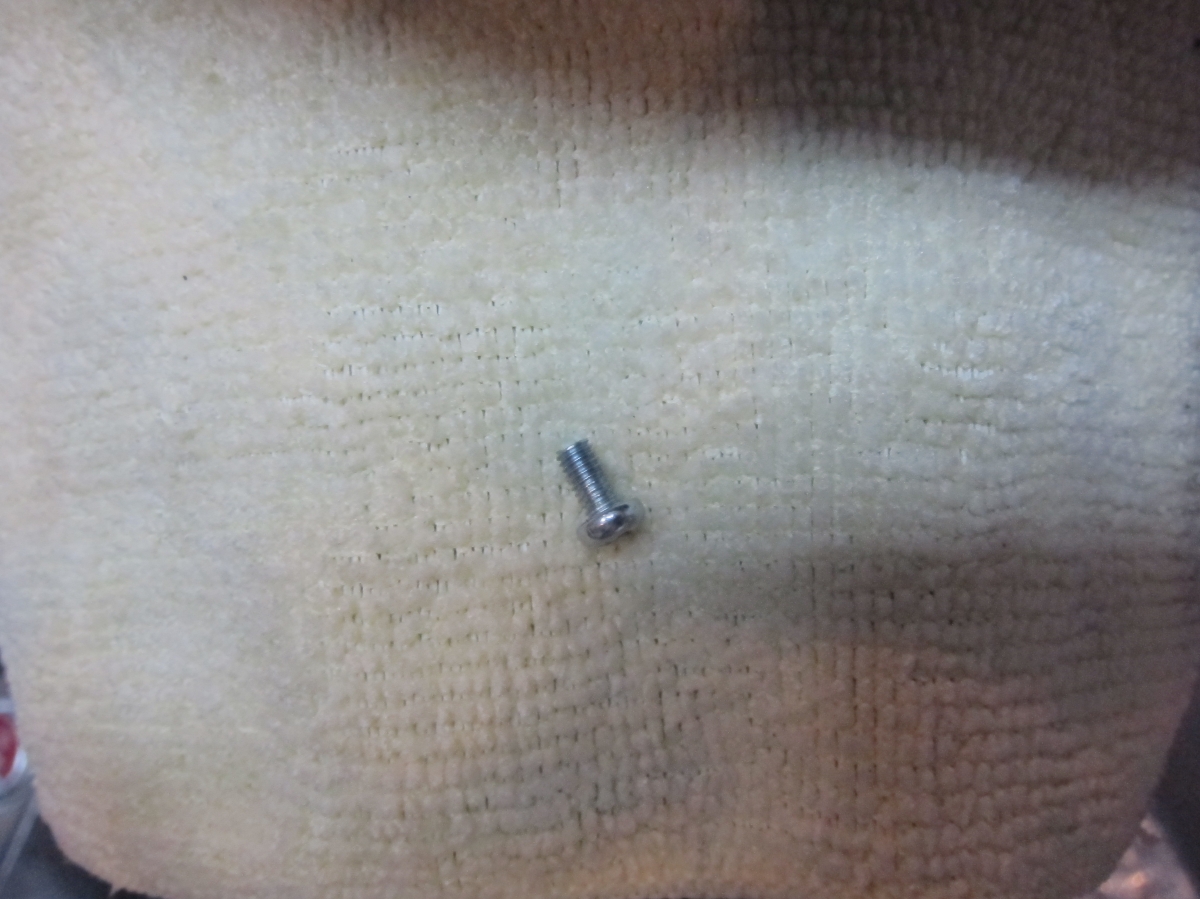

 ネジが錆びていたので

 M3x30 キャップ x 8 レンズ止めネジ
 M3x6 キャップ x 4 ソケット固定ネジ

楽天 ネジのトミモリ
キャップボルト
ステンレス
M3x6x 5本
全ネジ
101x525

楽天 ネジのトミモリ
サラ キャップボルト
ステンレス
M3x6x 5本
全ネジ
161x525

楽天 ネジのトミモリ
低頭 キャップボルト
ステンレス
M3x6x 5本
全ネジ
231x525

楽天 ネジのトミモリ
キャップボルト
ステンレス
M3x30x5本
半ネジ
151x525

楽天 ネジのトミモリ
サラ キャップボルト
ステンレス
M3x30x5本
全ネジ
381x525

楽天 ネジのトミモリ
低頭 キャップボルト
ステンレス
M3x25x5本
全ネジ
353x525

   で・・・
 これに変えてみようかと思う。→

楽天 ユーウェイト
S25型/G18型/BAY15d ダブル球
3chip SMDx13
アンバー 2個セット
840+0
