Refine the Turn-signal
2013.03.20
 ここで、経過を整理すると

 バツ(結局、暗い)

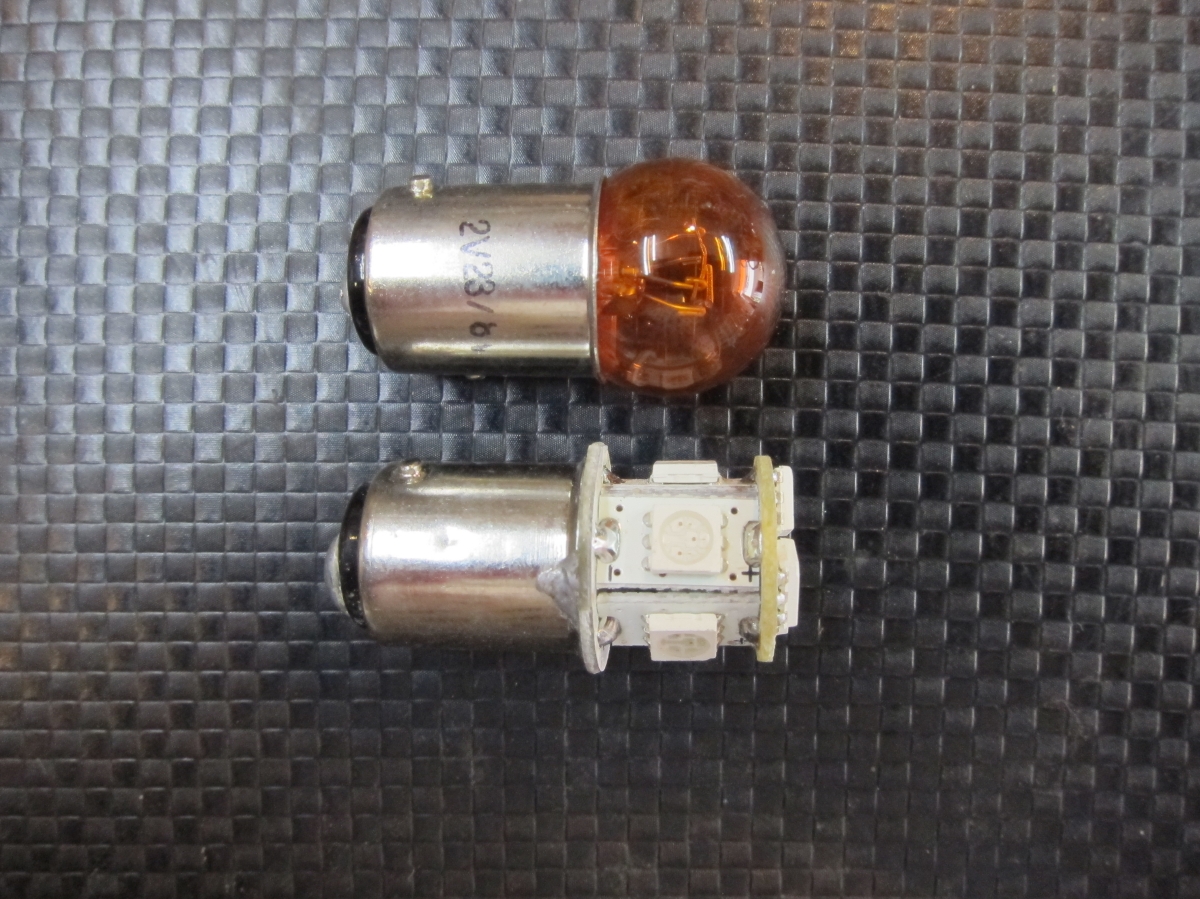

 RISEというショップから入手した本命で購入した8連3chip SMD型LEDバルブ
 だったが、ポジションが点かないという症状に見舞われた
 メーターのヒューズを外して、後ろのバルブを外すとポジションが点くし、ウィンカーとしても機能するが
 メーターパネル上の「ニュートラル」、「オイル警告灯」が点かないという
 リレーも純正状態なのでなんともだけど
 ということは動作するための電気が足りないんじゃね?ってことで

楽天 RISE
S25/G18/BAY15d型
3Chip SMDx8
ダブル球 アンバー
1個セット
1740+160
 ○
 やっぱり、この1chip SMD型LEDバルブはちゃんと動作した(ポジションが点いて、ウィンカーさせるとウィンカーさせる側だけポジションが消える)
 商品の売りでもある6Vでも動作するからであると考えられる。
 リレーも純正状態なので当然ハイフラッシャー状態ではあるが
 CF-13Bではハイフラッシャー状態は改善できない。

 微妙な電圧の変化で後だけどちらのウィンカーを出しても、後ろが両方ともついてしまうハザード状態になる事が発覚。
 CF-13Bにポジション用回路が無いのが理由であるのだが・・・惜しい

対応策
 簡単な対処方法はリア・ウィンカーの配線に5Ω位の抵抗を入れることで解決する。
 しかし、せっかくの省電力という性能を捨てるのはもったいないからダイオードの追加で対応したいと思うけど
 発熱という問題を覗けば、消費電力が上がるから省電力化には貢献できない・・・・
 ん~~どうしよう。


楽天 黒船屋
S25/G18/BAY15d型
高輝度SMDx22
シングル球 ホワイト
1個
640+480
 今日の主役は←こちら

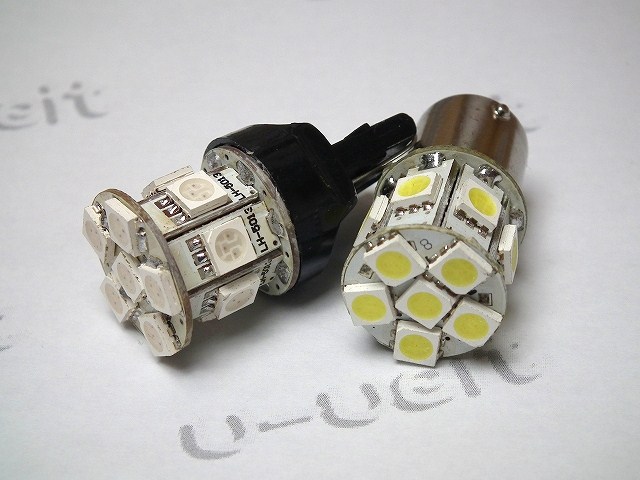

 3-chip SMDx13個。
 8個から13個に上がることにより光点の増加で視認性の向上を図るのが目的。


楽天 ユーウェイト
S25型/G18型/BAY15d ダブル球
3chip SMDx13
アンバー 2個セット
840+0
 このタイプなら問題なく、小細工なしで使えることが分かったんだけど
 3chip SMD型LEDが使えないというのは何か釈然としないので

楽天 売坊
S25/G18/BAY15d型
高輝度SMDx21
ダブル球 アンバー
1個
980+0

楽天 黒船屋
S25/G18/BAY15d型
高輝度SMDx22
ダブル球 ホワイト
1個
980+480
 これなら、レンズの奥からレンズ内側を照らし出すことができそう

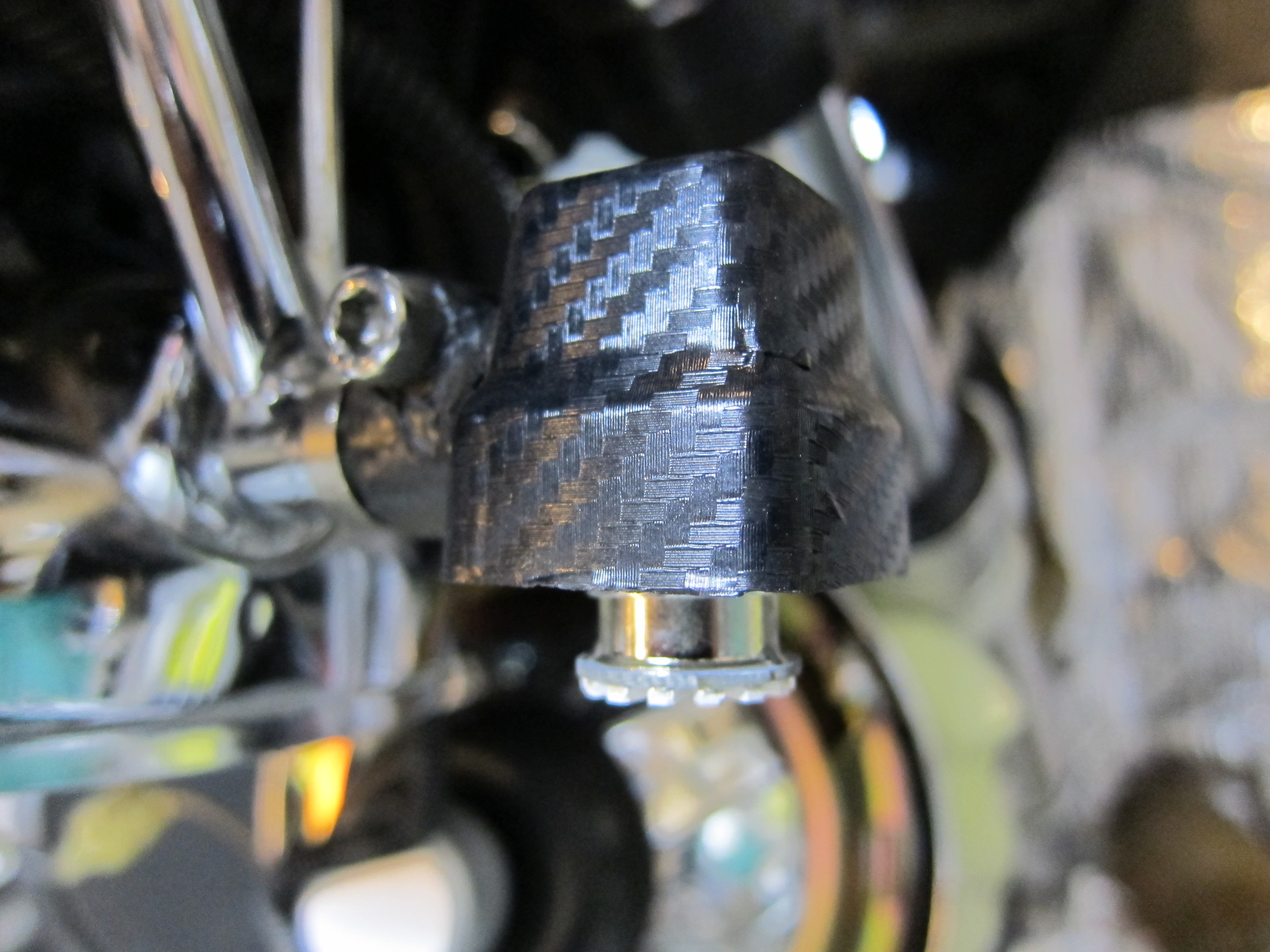

 真上から見るとこんな感じで
 ソケットの部分は全く照らしてくれないだろうな感じ
 ゴム製のS25ソケットがあったはずだから、それを使えばもっとウィンカー本体の奥に押し込めるはず

 なんと・・売り切れ!!!どこに売っていない
 秋葉原でも見たことないからなぁ・・・

楽天 TOKUTOYO
S25 ダブル球用ソケット
厚み26mm
2個セット
567+500
 それはさておき

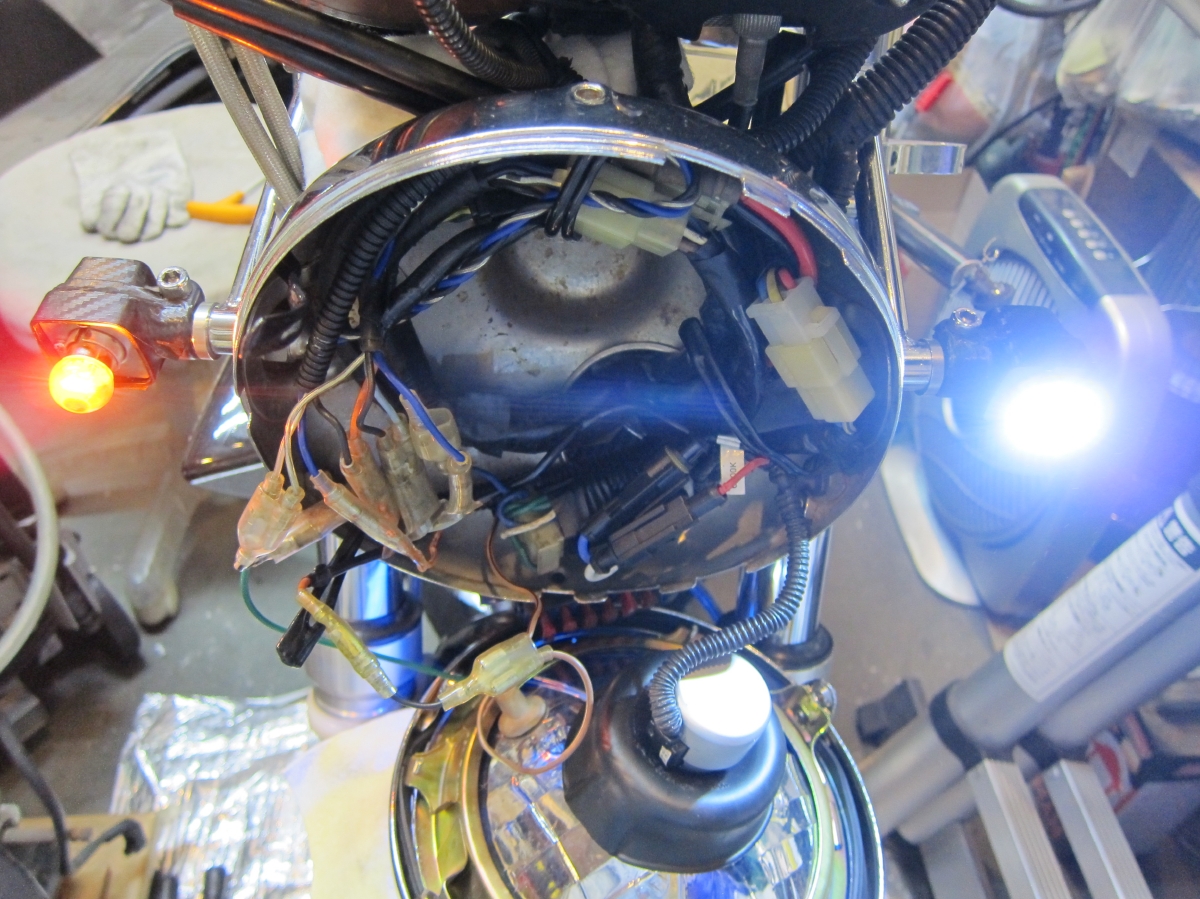

 おぉ!ポジション点くではないの

 明るいね^^

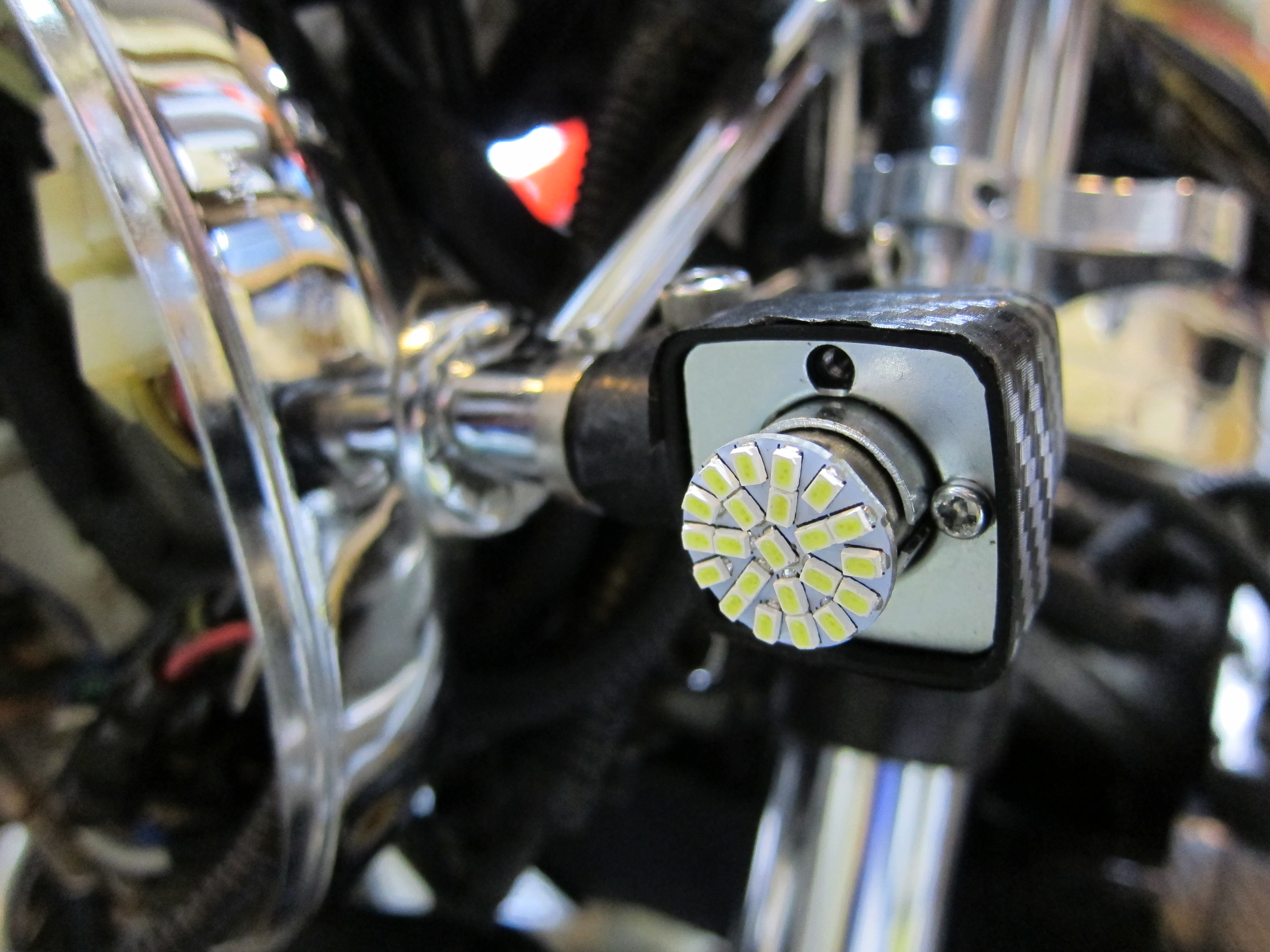

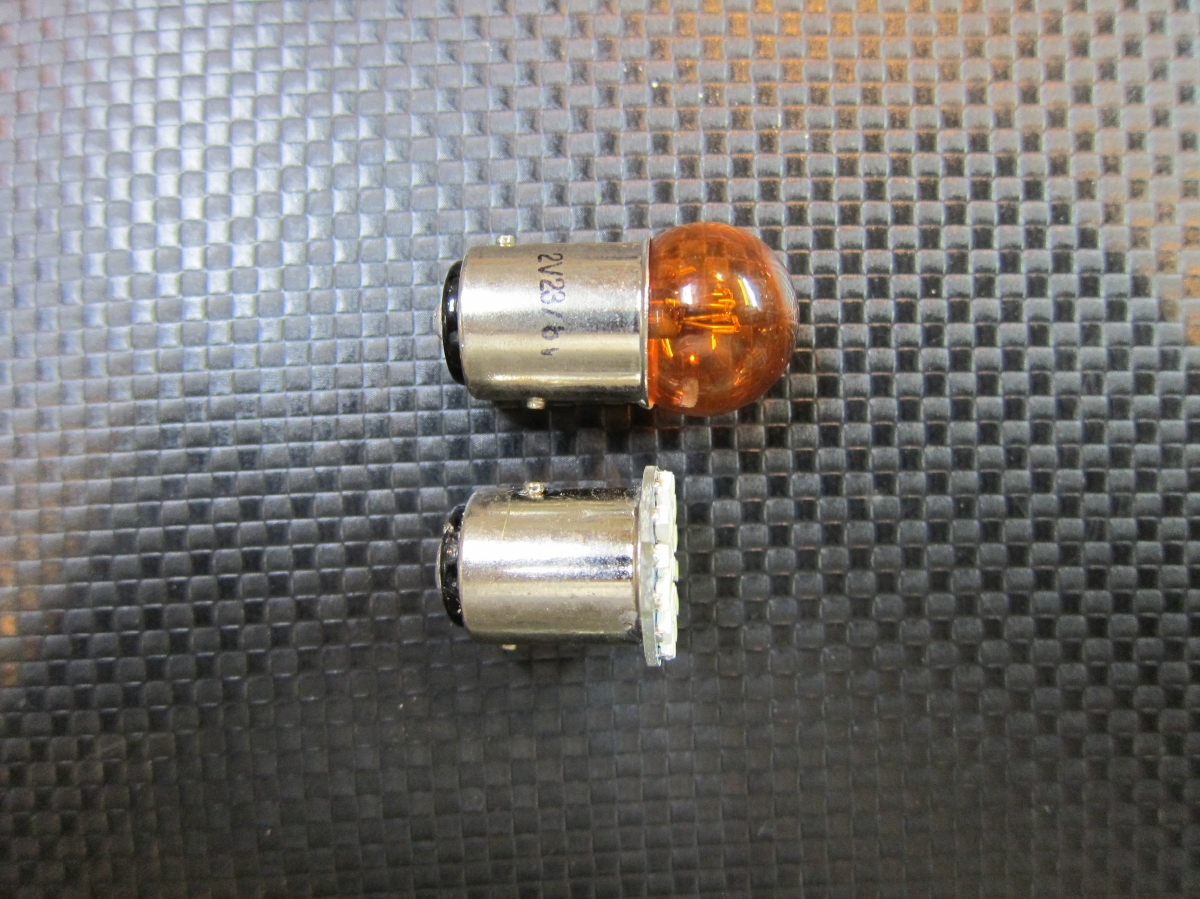

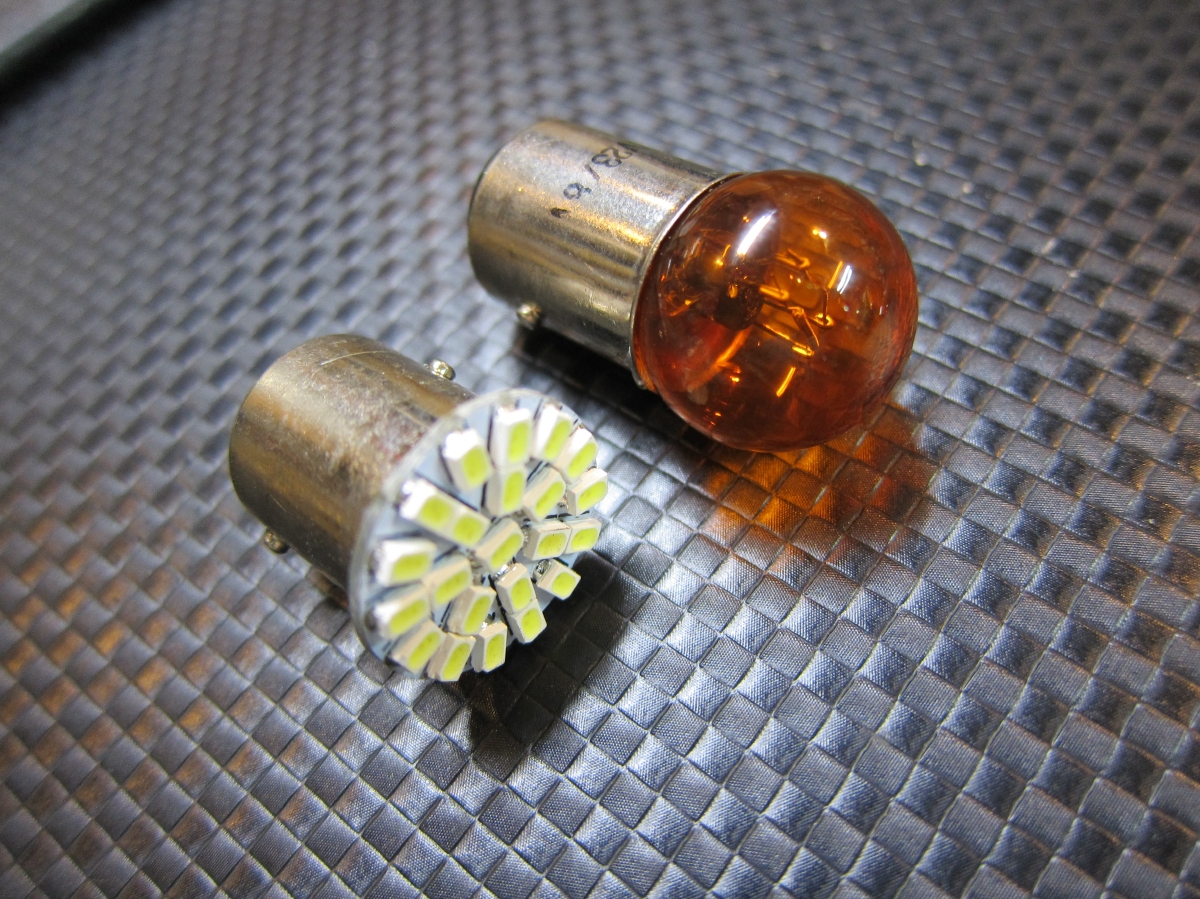

2013.03.16 S25タイプ LEDウィンカー (1chip SMD x 22) その01/01

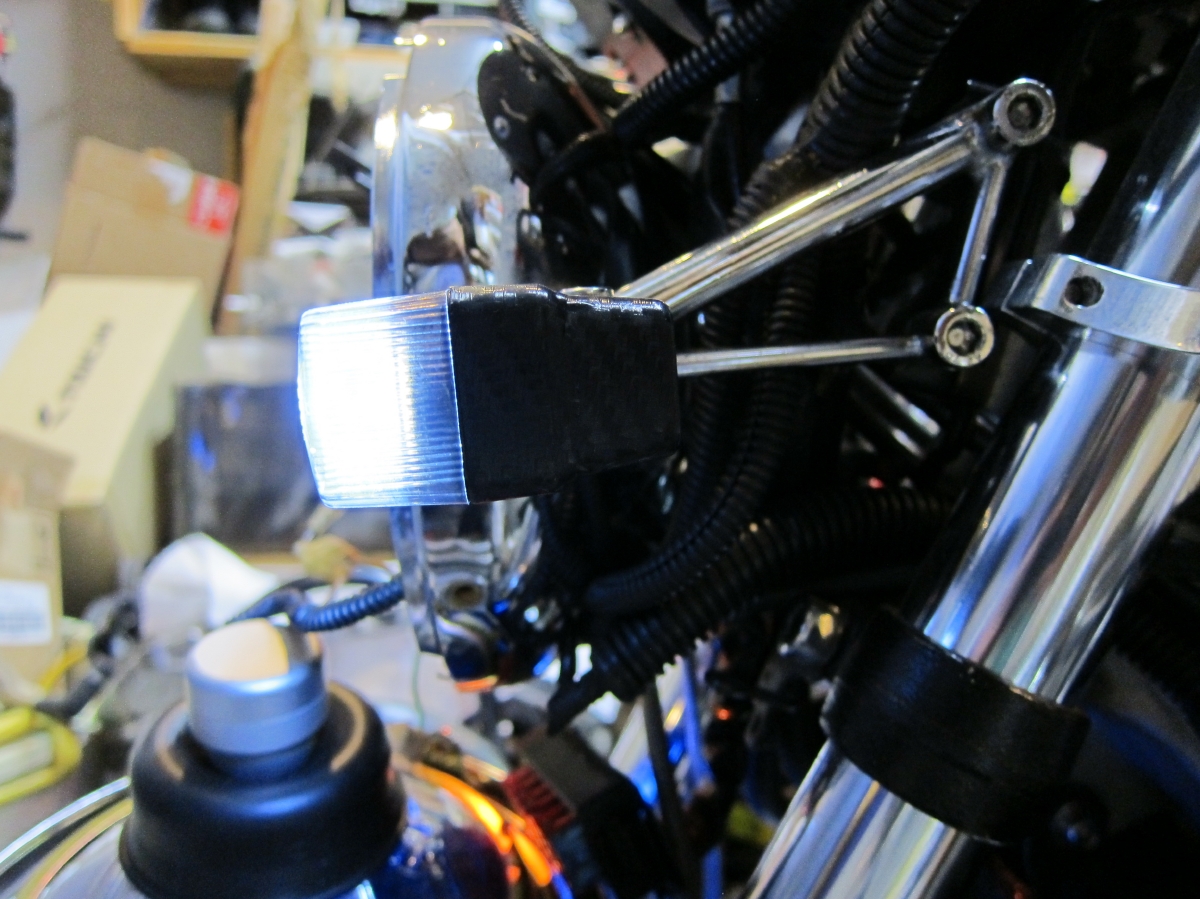

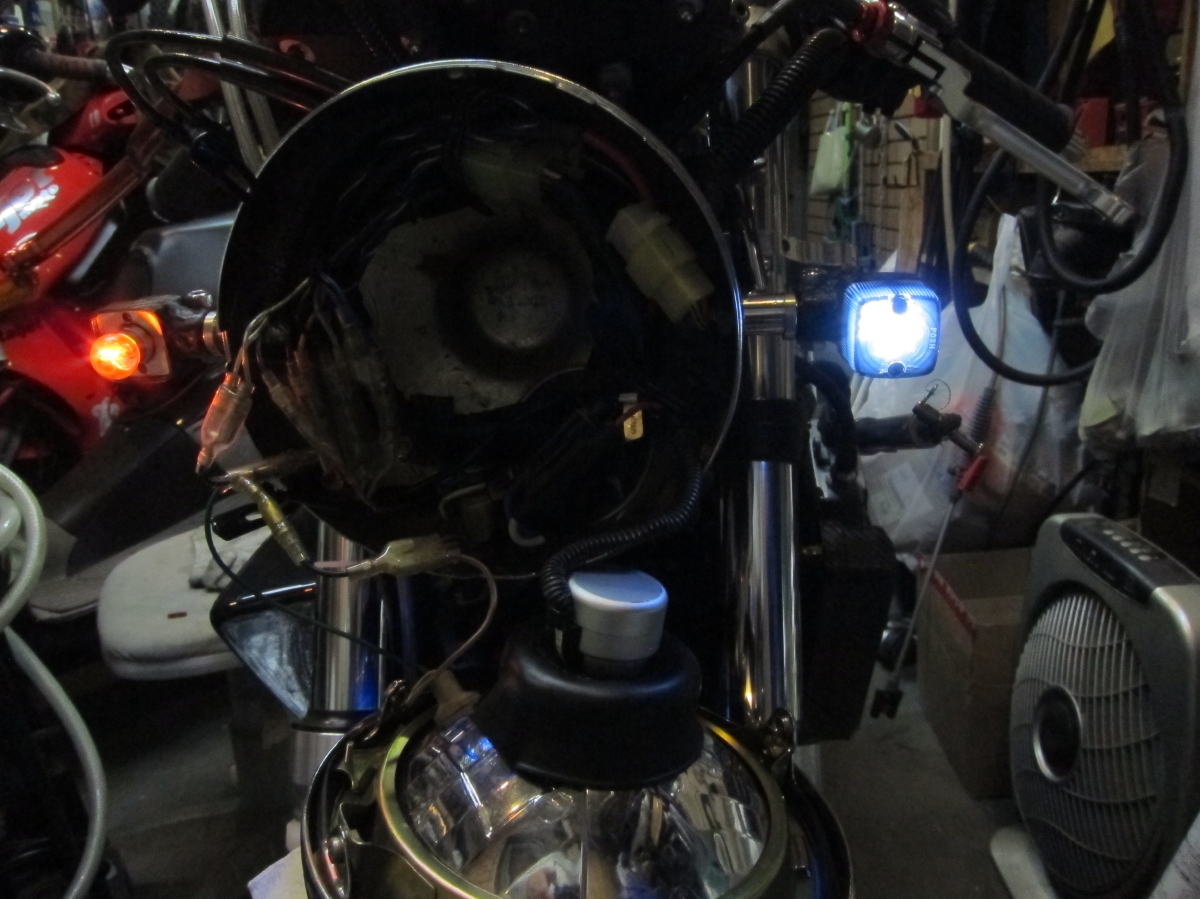

 ホワイトという色の所為もあるが、異常に明るい
 動画ではウィンカーレンズをくまなく照らしているように見えるけど
 実際はそんなでもない。
 しかし、3chip SMD型バルブより全然良い
 数も違うが相当明るい


 でも、思った通り

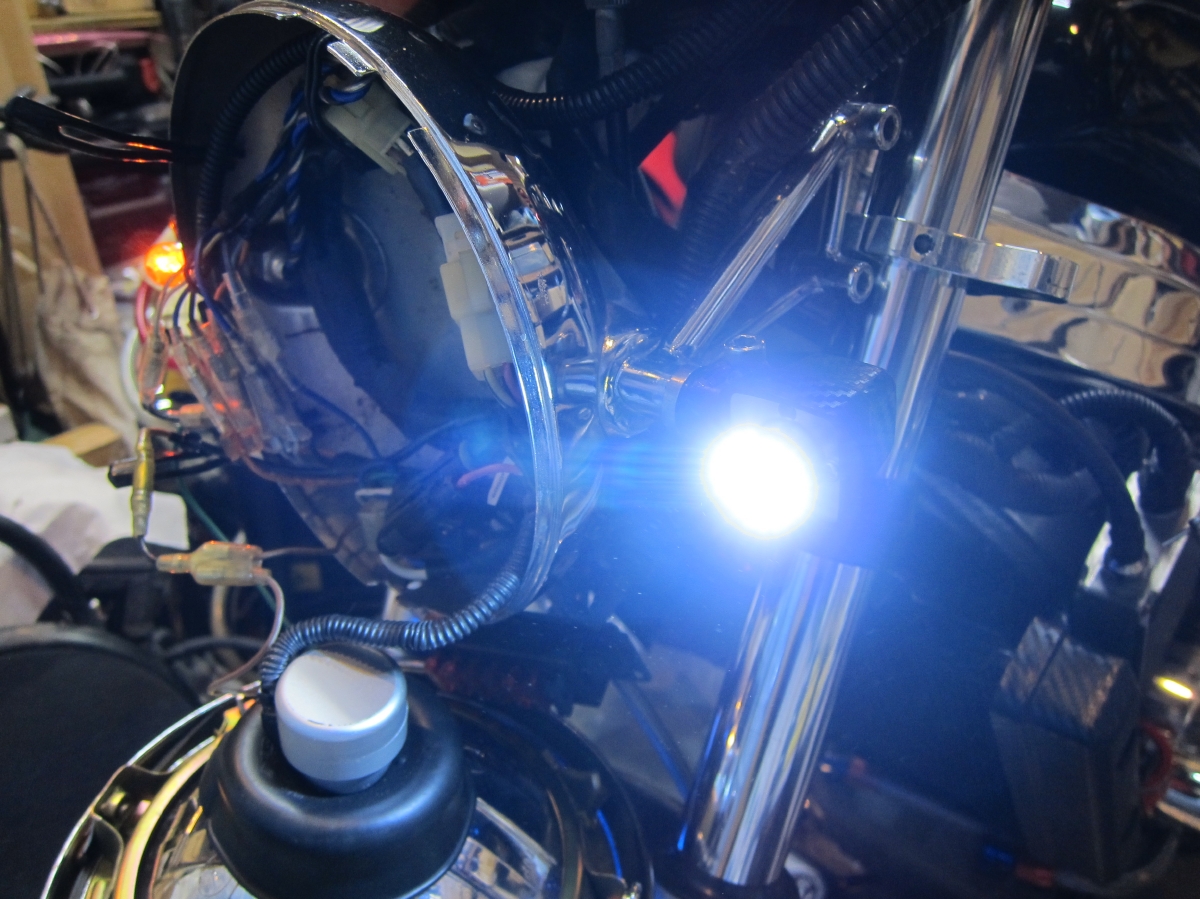

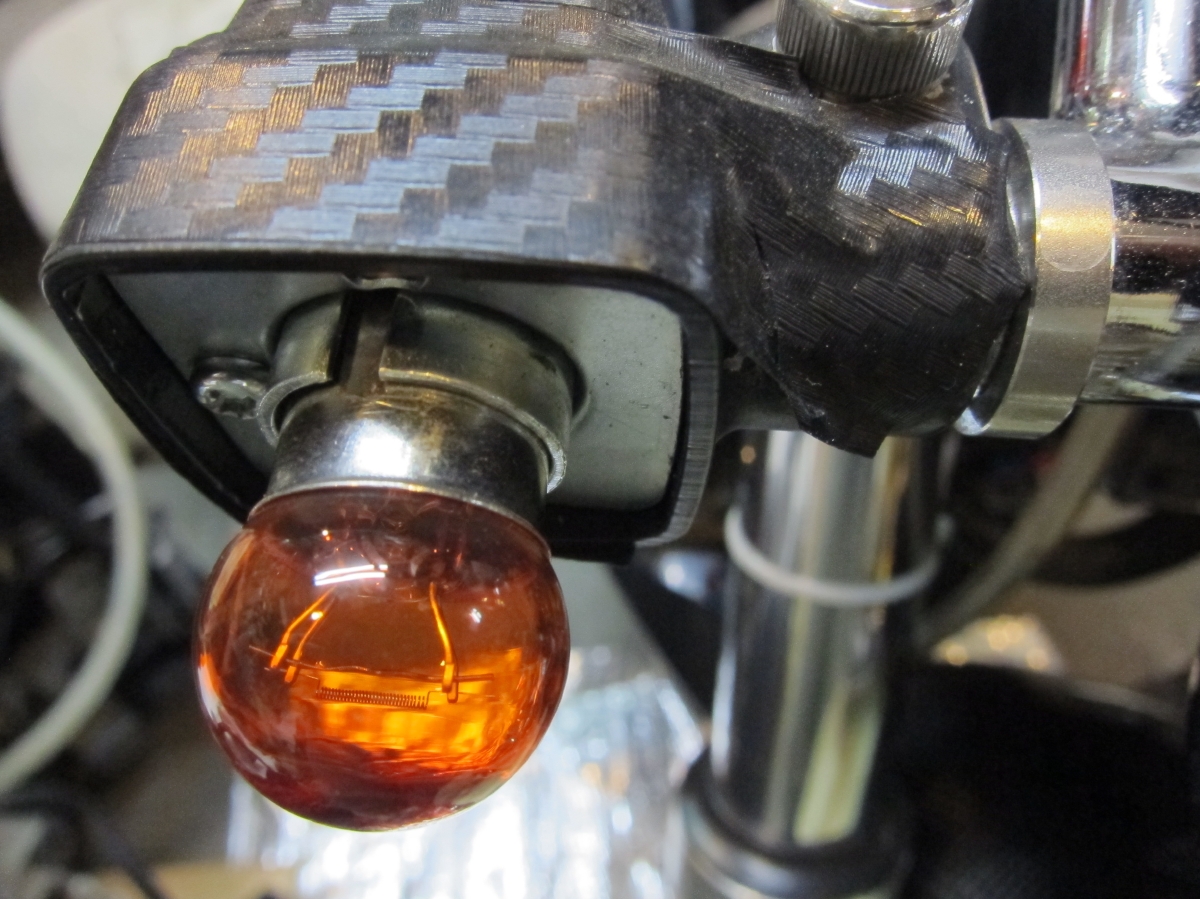

 ソケットが飛び出ている分は光が当たっていない

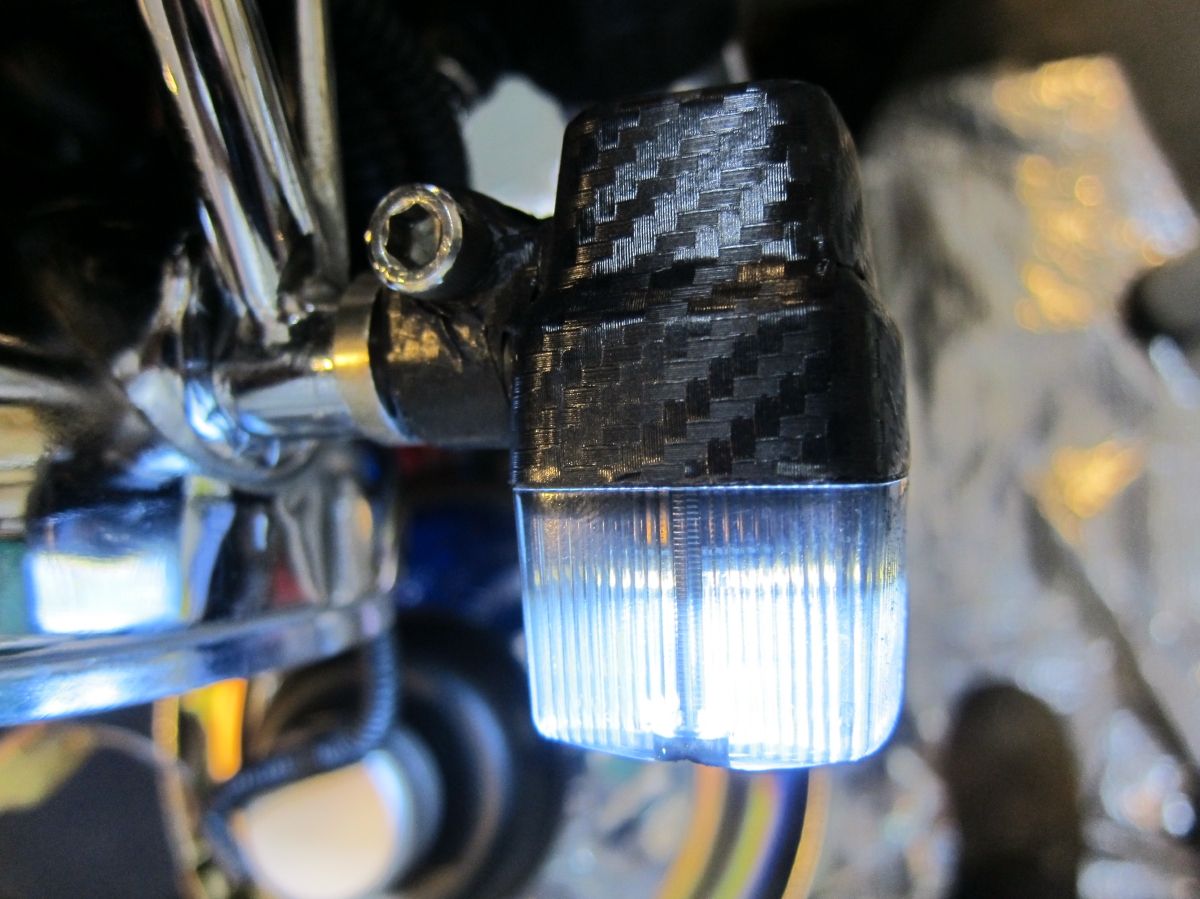

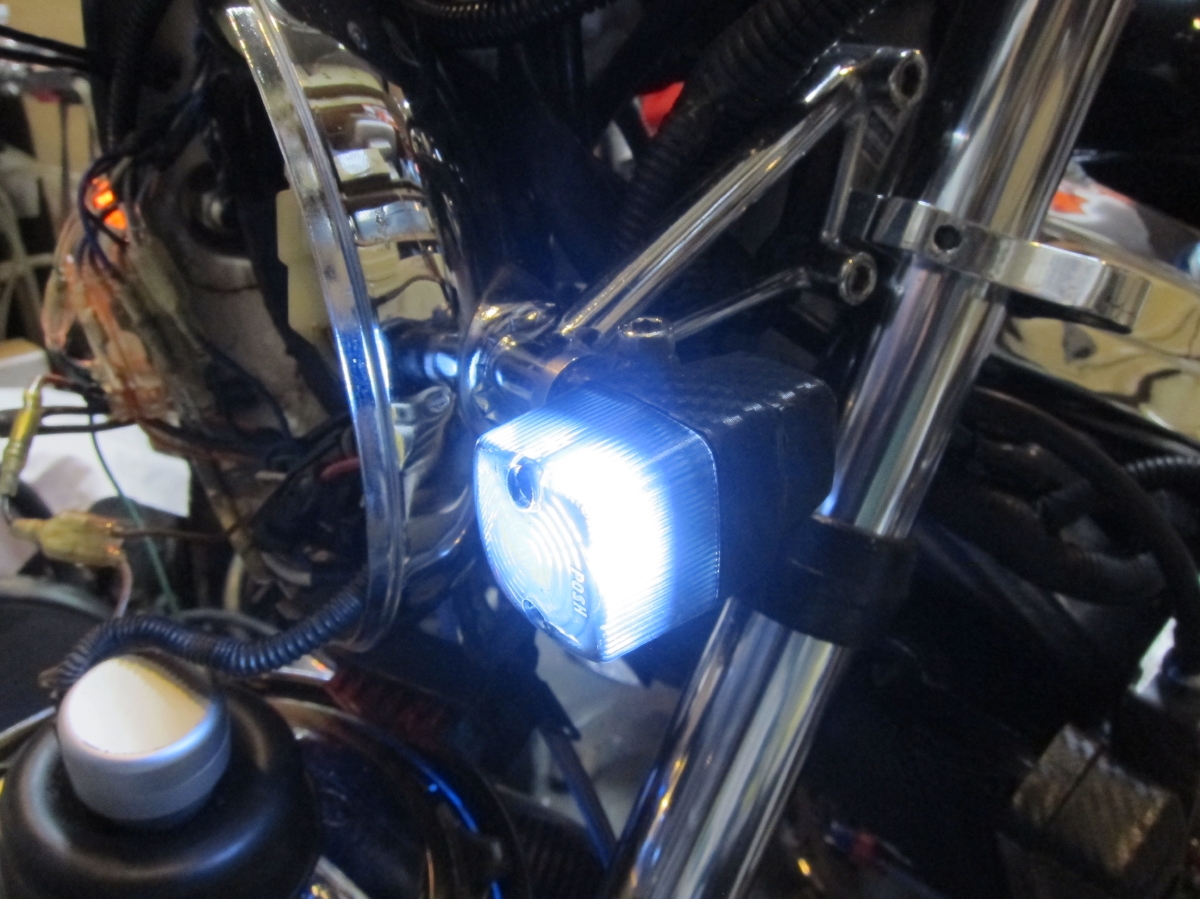

   この角度だとレンズの1/3位が光っていないのが良くわかりますね^^
 電球だとこんなことはない
 横向きに配置されたLEDを持つLEDバルブもこんなことはない
 これだけ明るいとレンズが相当濃いオレンジじゃないと黄色になってしまうかも
 ホワイトだからしかたないか・・・
 でも、この明るさは捨てがたい・・・

 人間の目って凄いよね
 写真だとこんな風にしか撮れないけど
 肉眼で見た感じは写真の背景部分も普通に見えて
 かつ、左の写真のように個々のLEDが点いている様子もうかがえる。

 でも。。POSHのレンズってスモークが無いんだよね
 スプレーって程じゃないから筆で塗ってみるかな?

楽天 ELS
ダイヤワント
クリヤスモーク スプレー
1個
1800+420
 構想はソケットを支えて、本体に固定してあるプレートを取り去って
 ゴム製S25ソケットと入れ替える
 そうすれば、LEDバルブのでっぱりが無くなるんじゃないかと・・・

 でも、ソケットが売っていなければね~~
 秋葉でもT10とかT20のゴム製ソケットは売っているんだけどね・・・
 でも、それらは奥行きが長いんだよね


楽天 UFOonline
POSH
スクエア ウィンカー
PF91143-16
ブラックボディー+クリアレンズ
ダブル球付き
2個セット
2585+480

楽天 UFOonline
POSH
スクエア ウィンカー
PF91143-16
ブラックボディー+クリアレンズ
シングル球用
2個セット
2585+480
 有った!!!高け~~~ (2013.03.20)
 これってトラック系のパーツだったのね

 直径36x高さ28
 配線100mm

楽天 オートパーツ
ジェットいのうえ
S25ダブル球用ソケット
877+630

楽天 トラックショップなかむら
ジェットいのうえ
S25ダブル球用ソケット
945+480
 おぉ・・・
 これのソケット部分だけ使えばいいか・・
 ところで「球切れ警告灯キャンセラー」ってまさかただの抵抗?
 興味ある~~~^^

楽天 ツールパラダイス
玉切れ警告キャンセラー付き
S25 シングルソケット
500+0

楽天 ツールパラダイス
玉切れ警告キャンセラー付き
S25 ダブルソケット
500+0
 でも・・・
 まだ、これが入荷していないから
 来てからにすることとしよう。

楽天 ユーウェイト
S25型/G18型/BAY15d ダブル球
3chip SMDx13
アンバー 2個セット
840+0
Next
今使用しているというか、ずっとこれだけど
POSHスクエアウィンカーのメンテナンス部品


 ウィンカー本体とレンズの間から水の侵入を低減する

楽天 オートパーツ
POSH
レンズ パッキン
090043-P
2枚セット
122+630

 補修用のダブル球用ソケットと配線400mm
 2電極用の配線2本のみでアース用の電線はない

楽天 オートパーツ
POSH
補修ソケット シングル
091043-S
1本
633+63

楽天 オートパーツ
POSH
補修ソケット ダブル
091443-SK
1本
633+630

 数ある同じスクエア タイプ(角型)ウィンカーでもPOSH製だけはネジ穴が縦に並んでいるから注意が必要

楽天 オートパーツ
POSH
スペアレンズ アンバー
090143-SP
2個セット
459+630

楽天 オートパーツ
POSH
スペアレンズ クリア
090143-SP
2個セット
459+630

 ウィンカーステーとウィンカー本体の間から雨の親友を低減する
 よくヘタるけど、まぁなくてもそんなに雨は入ってこないみたい。
 ガタが出ることもないけど、ガタも抑えてくれるみたい

楽天 オートパーツ
POSH
スペアレンズ クリア
090100
4個セット
291+630

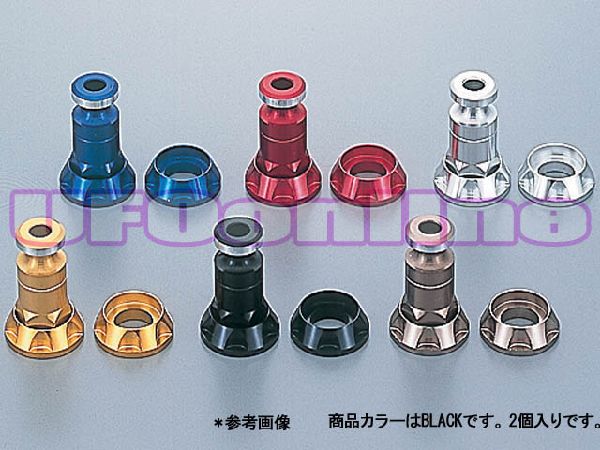

   NASAタイプウィンカーステーホルダー
 POSH製 8mm/10mmのステー用ではある
 2個で1セット

楽天 オートパーツ
POSH
ウィンカーステー ホルダー
PF004090-06
2個セット
291+630

 M8/M10のウィンカーステー。

楽天UFOonline
POSH

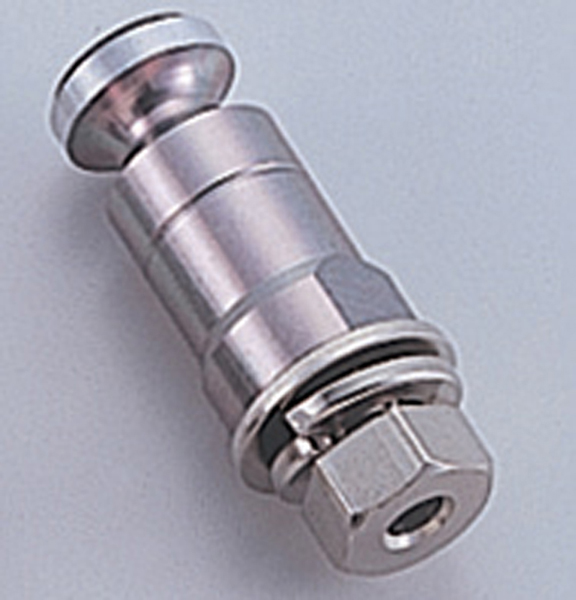

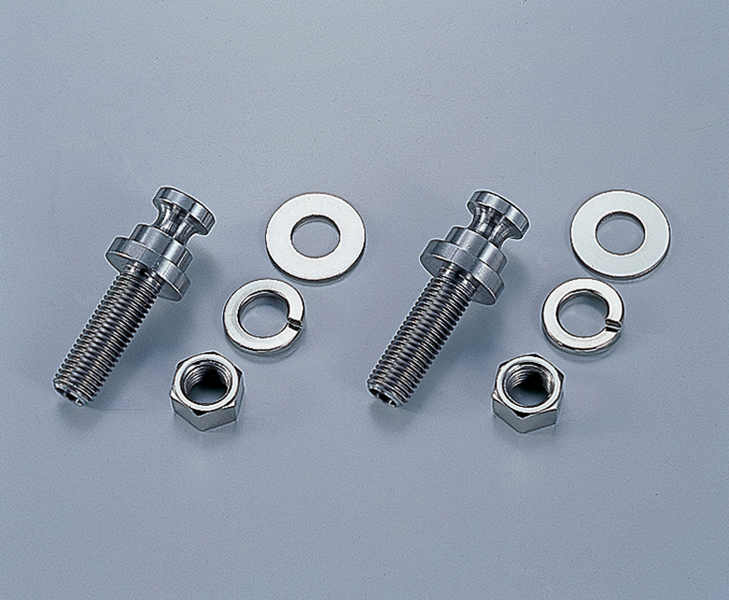

ウィンカーステー
φ8x40
PF010101-03
2個セット シルバー
1371+630

楽天UFOonline
POSH
ウィンカーステー
φ10x40
PF010101-03
2個セット シルバー
1371+630

 メガショート
 アルミ
 M10x25

楽天UFOonline
POSH
ウィンカーステー
φ10x30(メガショート)
PF-010202-03
2個セット シルバー
1425+630

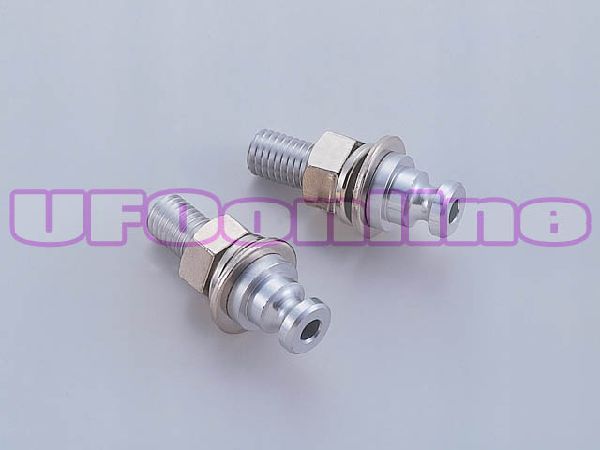

 M12のウィンカーステー

楽天UFOonline
POSH
ウィンカーステー
φ10x30(メガショート)
PF012101-03
2個セット シルバー
1561+630
