Refine the Turn-signal  Relay for LED-Bulve
2013.03.22
 LEDバルブ用ICリレー CF13Bが入荷したので早速、お試し

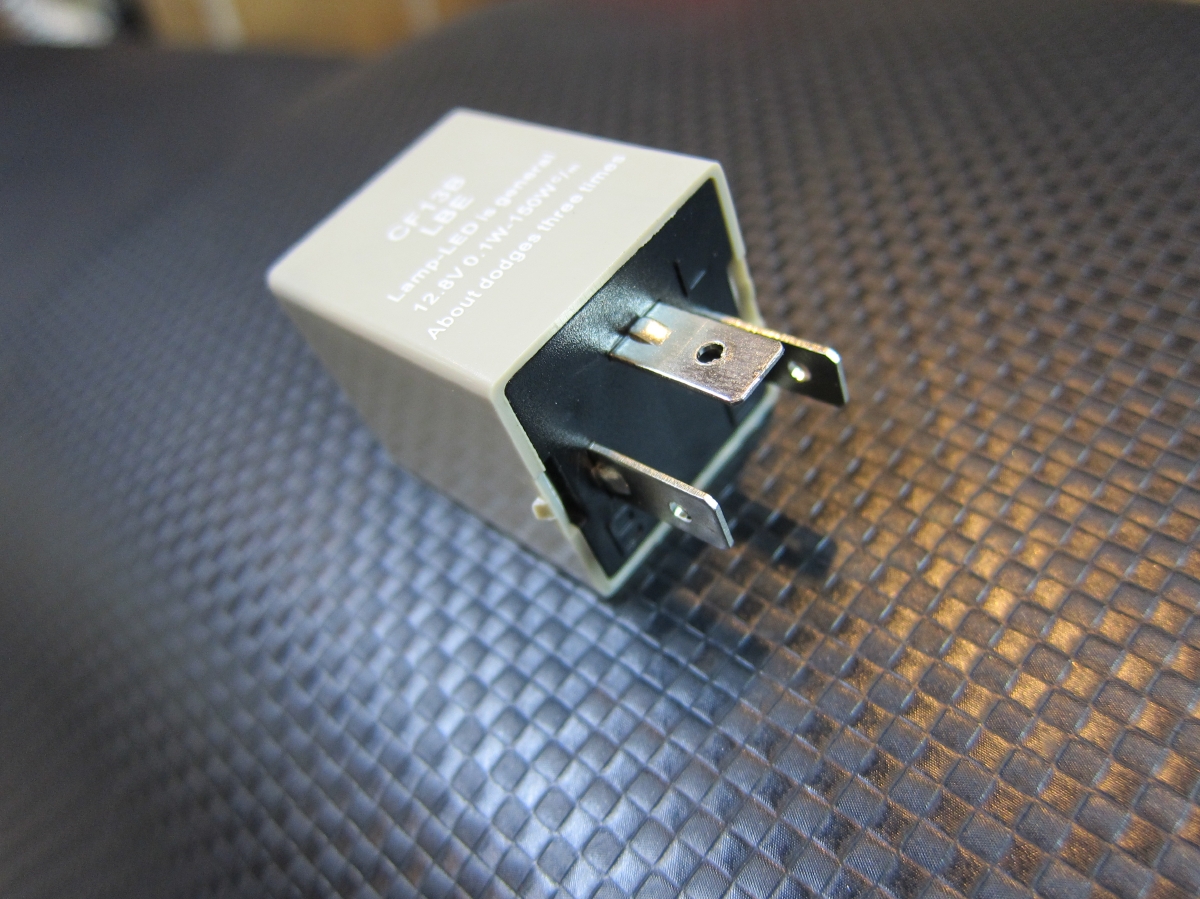

ハイフラ防止ICリレー 点滅速度可変 AMC製 LEP-WRel-CF13B

 3ピン 配線

 31x27x27
 消費電力合計150Wまで
 12.8Vまで
 端子 6.5mm

 カチカチ音あり
 ちょいウィンカー機能(ワンタッチウィンカーともいう)

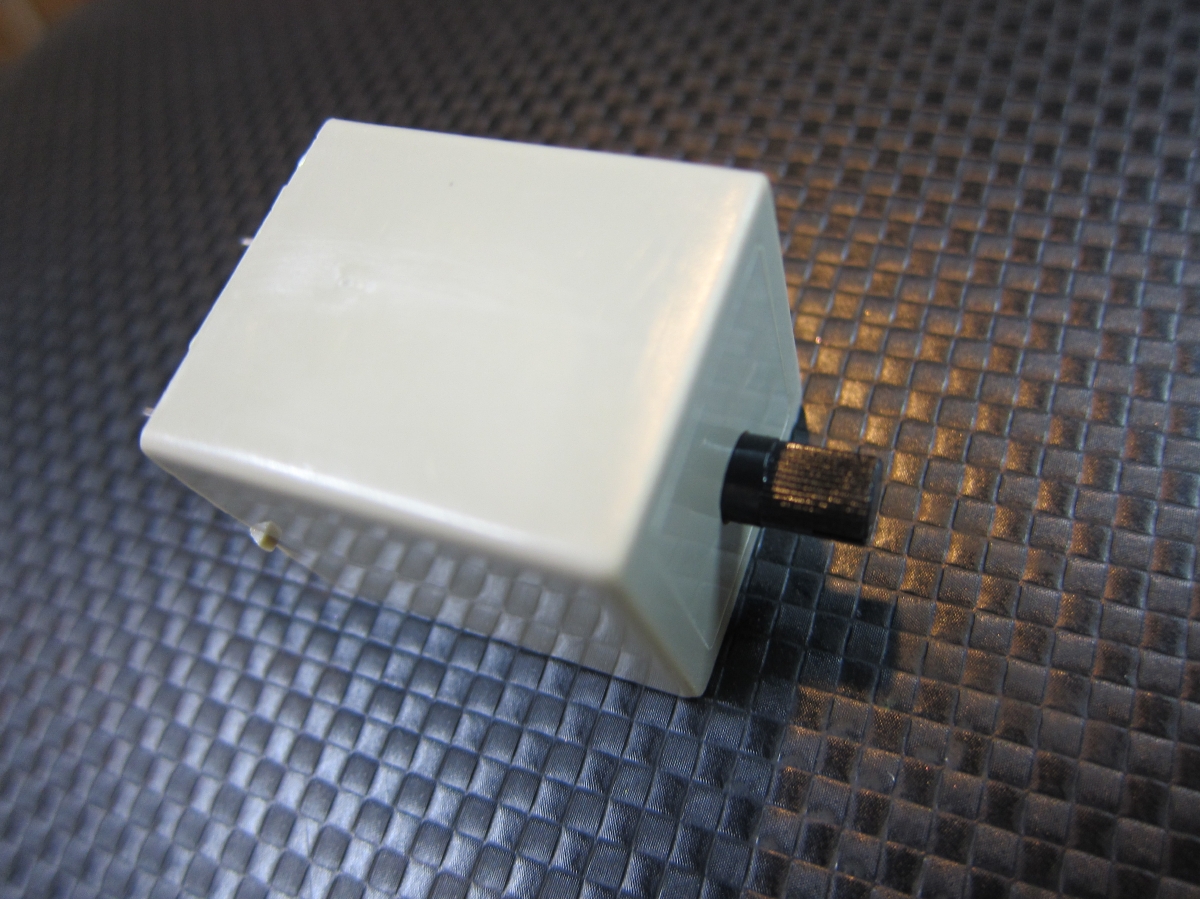

 点滅速度可変機構
 アンサーバック対応(バイクには関係ないけど)

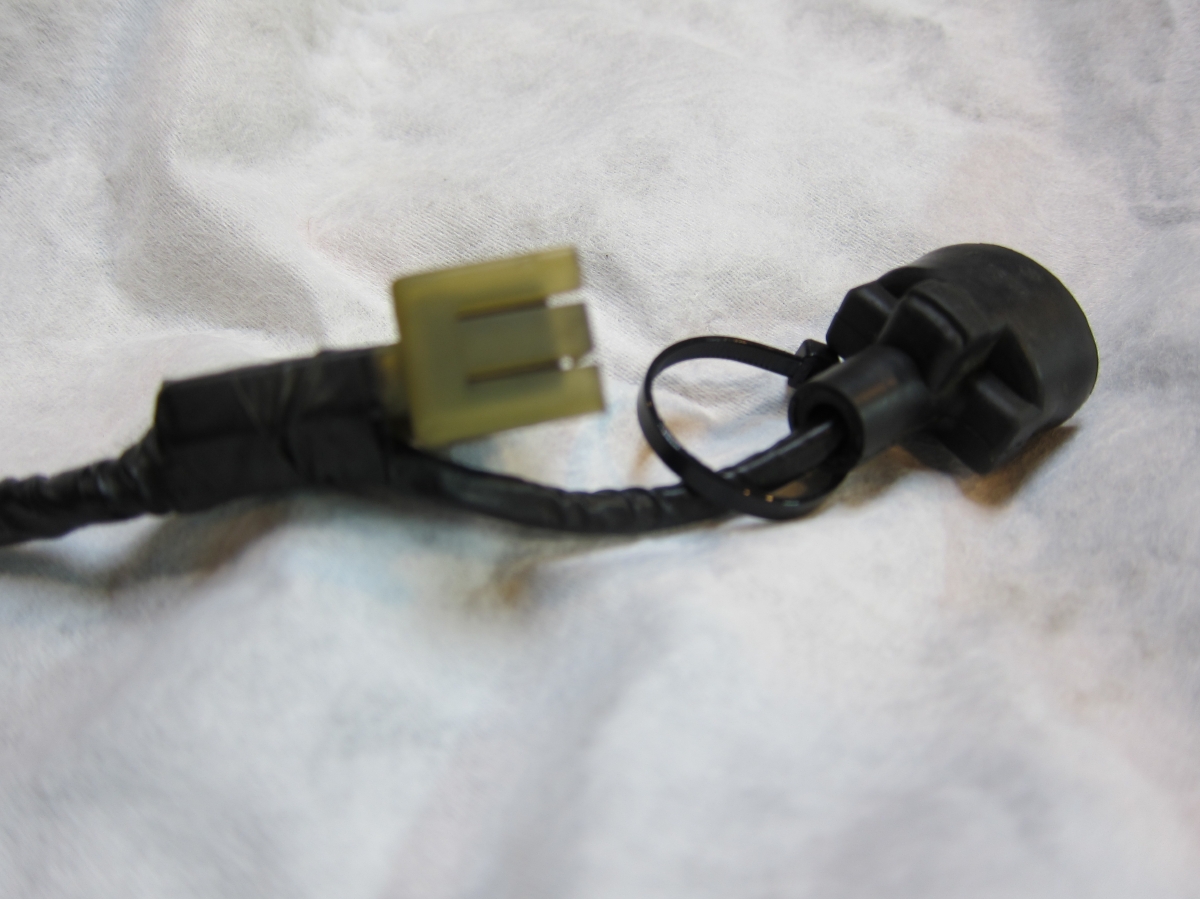

 カプラー仕様だけんど仕方がないので、既存配線に割り込ませて平型端子でリレーにつなげる。


楽天 ビッグマート
AMC製
CF13B
LED用ウィンカーリレー
3ピン 破線型
43x33
カチカチ音有り
780+700
 ビッグマートで購入したものだが
 有限会社BLESSからの発送物として届いた。
 さすが、送料0、封筒に箱入りで届いた。

 届いたものはショップのページに合ったものと同じ。
 端子の順序は「B」「L」「E」

 配線図



 元々はこんな感じで、右のソケットにウィンカーリレーが付いている。
 ウィンカーリレーを撤去して、テープをはぎ取ります
 テープは反対方向から巻かれているのではぎ取りにくいです。
 クラッチダイオードまではぎ取ってクリップで分岐

 すでに出来上がっている・・
 一番左のクラッチダイオードの次に3個のクリップ
 純正ウィンカースイッチソケットはそのまま

 LED用ウィンカーリレーはしばらくは調節できるようにフレームの内側に廻しておく
 リアカウル内側のスペースも大きいから増えても問題ない。

2013.03.24 LEDバルブ用ウィンカーリレー (CF13B) その01-01/01

 LEDウィンカー用として販売さえている車用CF13BをHONDA BROSに取り付けたPOSH角型ウィンカーで使用しようとしています。
 ウィンカバルブ4個は全て小型電球でフロント23W/8W、リア23W(合計消費電力92W+α)の状態での動画です。
 この状態でも正常に動作します。

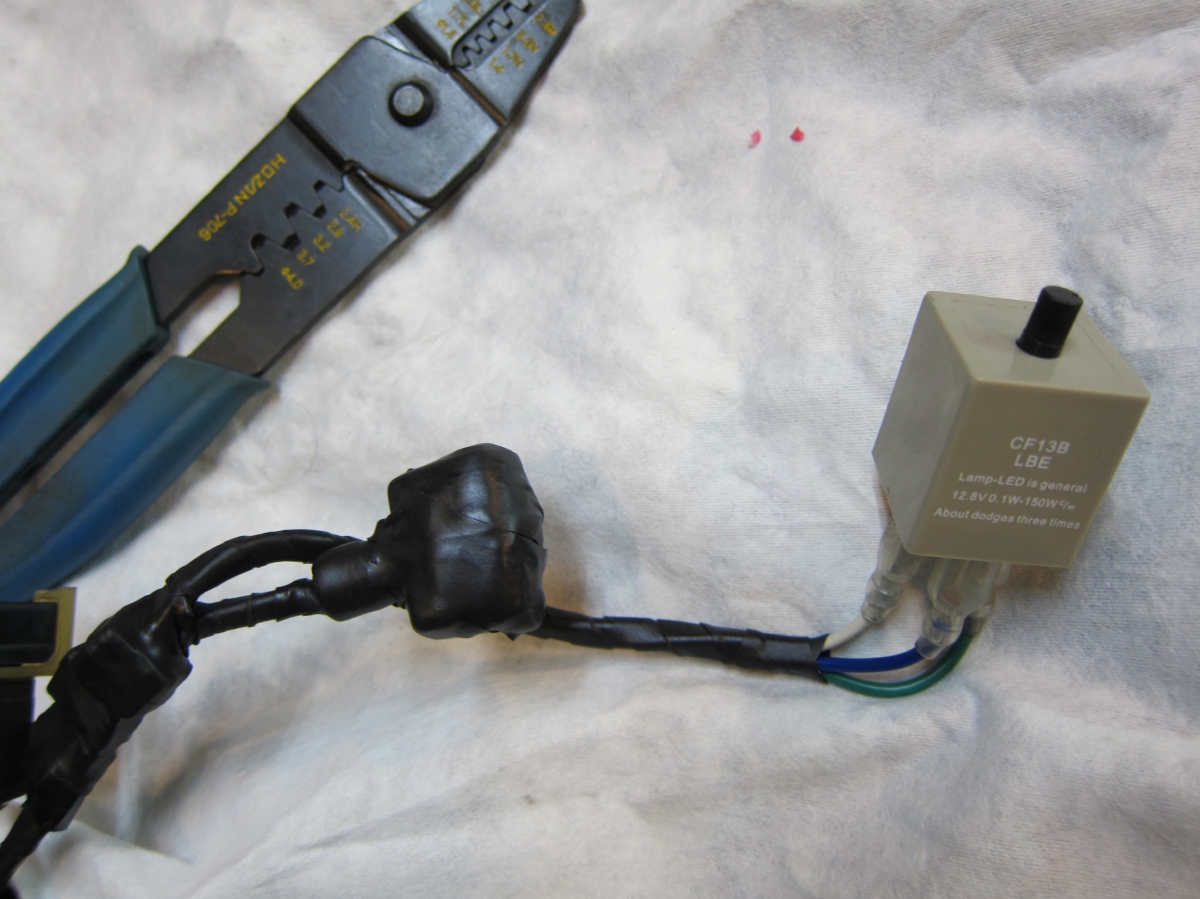

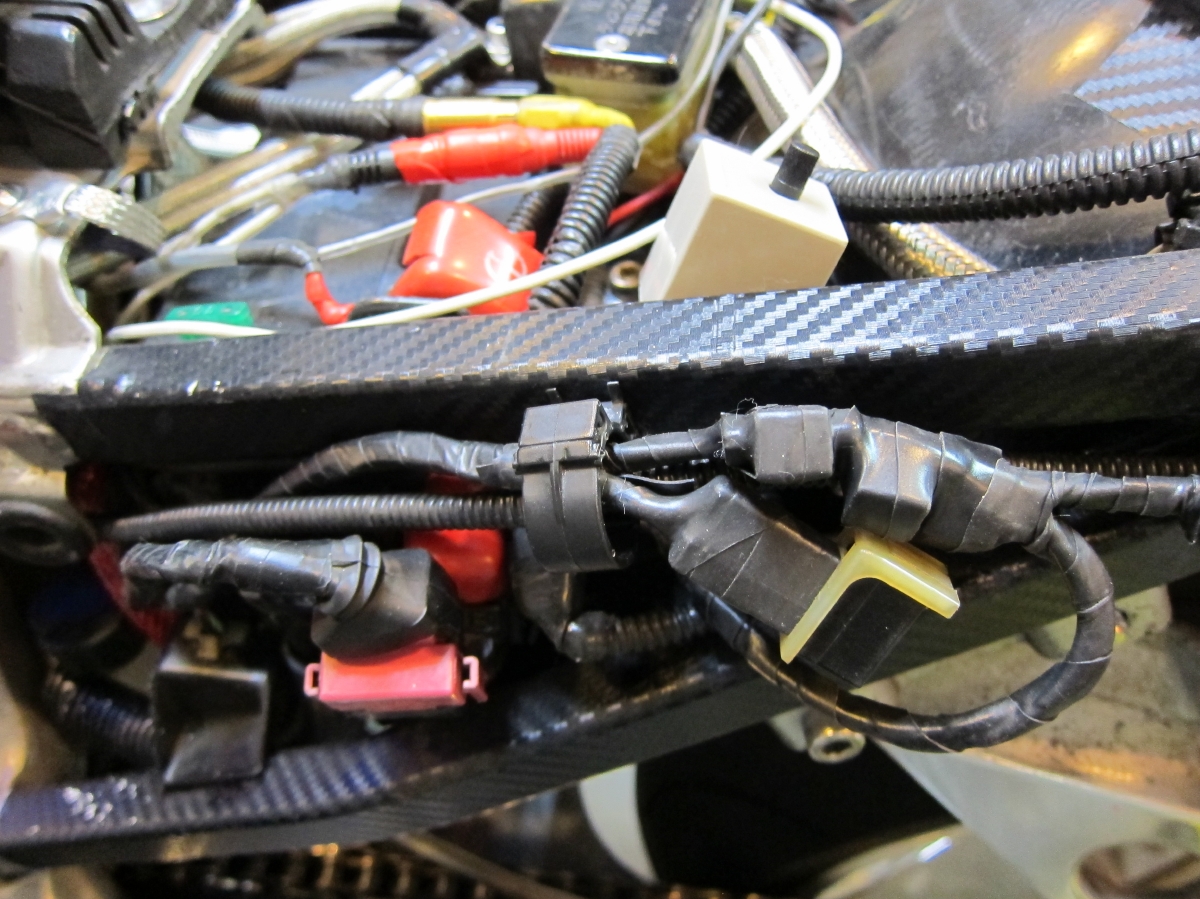

 純正のリレーソケットを残したまま、CF13B用に配線を割り込ませて増設しています。

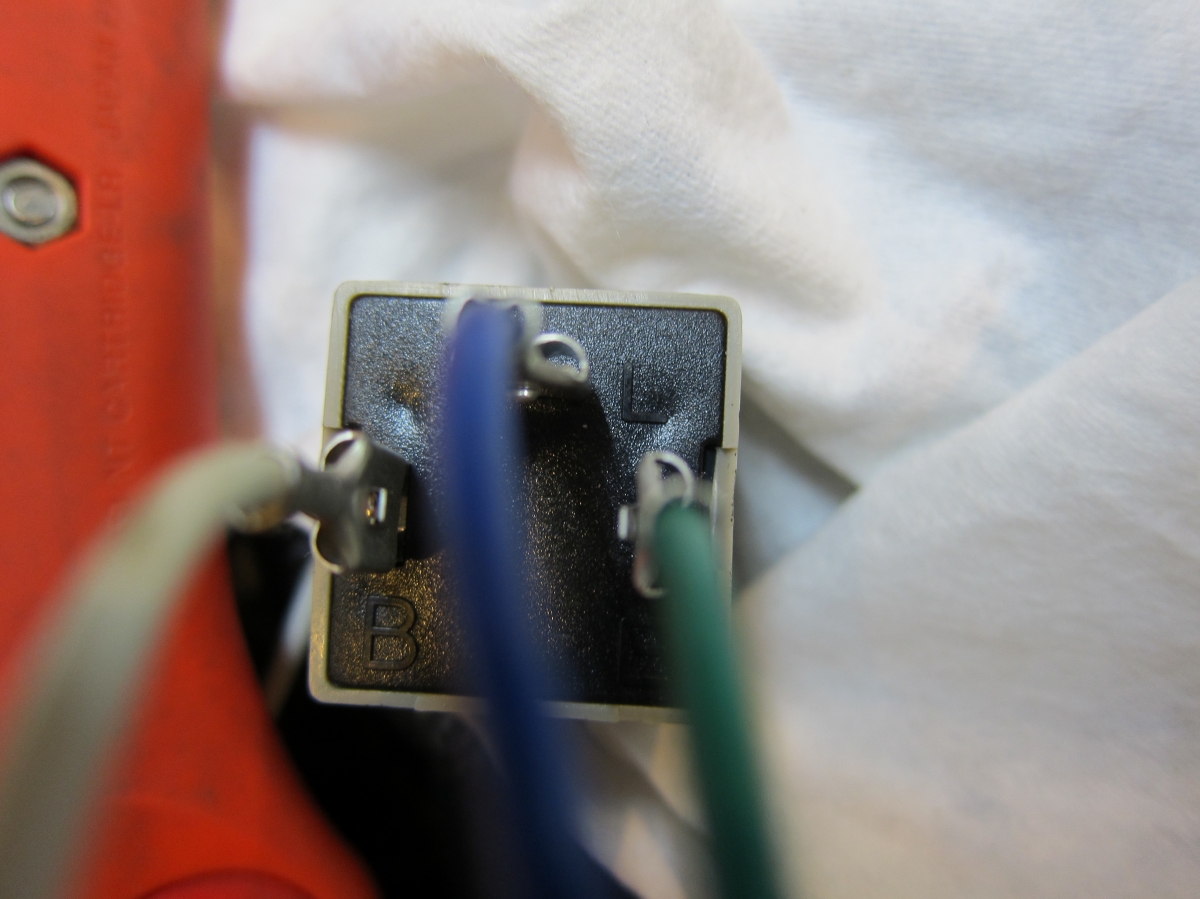

 「B」端子に純正白緑コード (プラス電源)
 「E」端子に純正緑コード (マイナス電源/アース)
 「L」端子に灰色コード (ウィンカースイッチ) 以上を間違いなく接続します。

 間違えると間違いなくLEDバルブ用ICリレーが壊れると思います。
 00:20 点滅間隔を最大にゆっくりに調節
 00:23 点滅間隔を最大にはやくに調節
 00:35 無難な点滅速度に調節
 00:40 各ウィンカーの状態確認
 00:53 リレーのクリック音を近くによって録音。結構大きいです。
 01:04 このICリレーで良く問題とされる反対側への切り替えで不動になる問題の現象は起こらないようです
 01:25 切り替えに少し時間をおいても不動になる現象は発生しなかったです。
 01:38 このICリレーのもう一つの問題点である。ウィンカーをキャンセルした後、点滅はすぐ終了するがクリック音が2回残る現象。


 1SMDx22個バルブは正面しか発行しないタイプで、側面向けのLEDがないので、元々のねじ込みの深さをもっと深くしたい
 でも、3chip SMD製品より明るいので利用したいが
 POSH製 スクエア ミニ ウィンカーのS25用ソケットのままだと結構前に出てきてしまう


楽天 売坊
S25/G18/BAY15d型
高輝度SMDx21
ダブル球 アンバー
2個セット
980+0
 で、→を買ってみたんだけど大きい。
 最初から削る予定だったけど、削ってもウィンカーケース内には収まらない
 ソケットのピンの溝を5mmほど奥に引っ込む感じで削って新設する  方法に変えた。
 結局、手を入れるんだからこっちの方が楽だった。

楽天 ツールパラダイス
玉切れ警告キャンセラー付き
S25 ダブルソケット
500+0

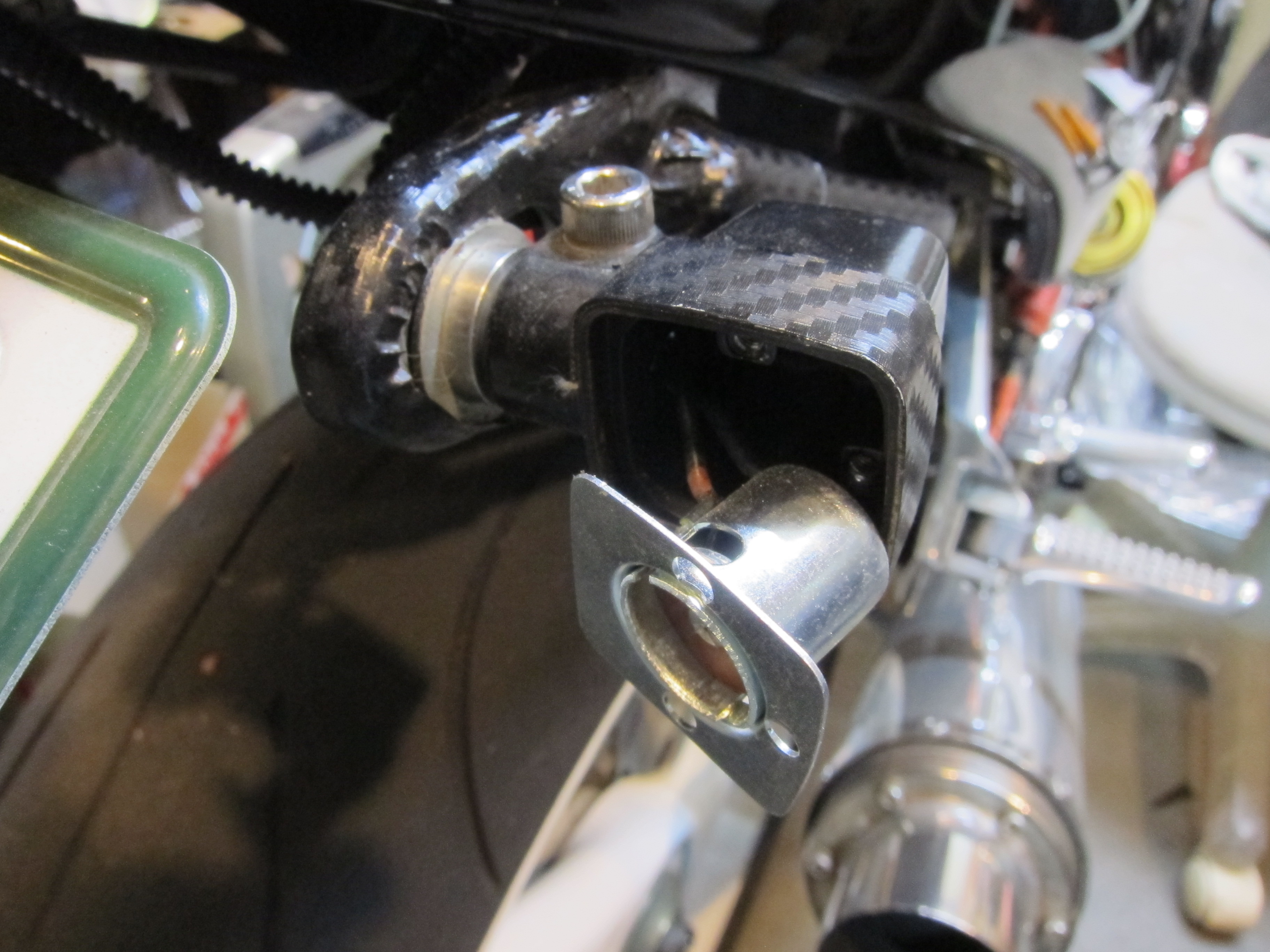

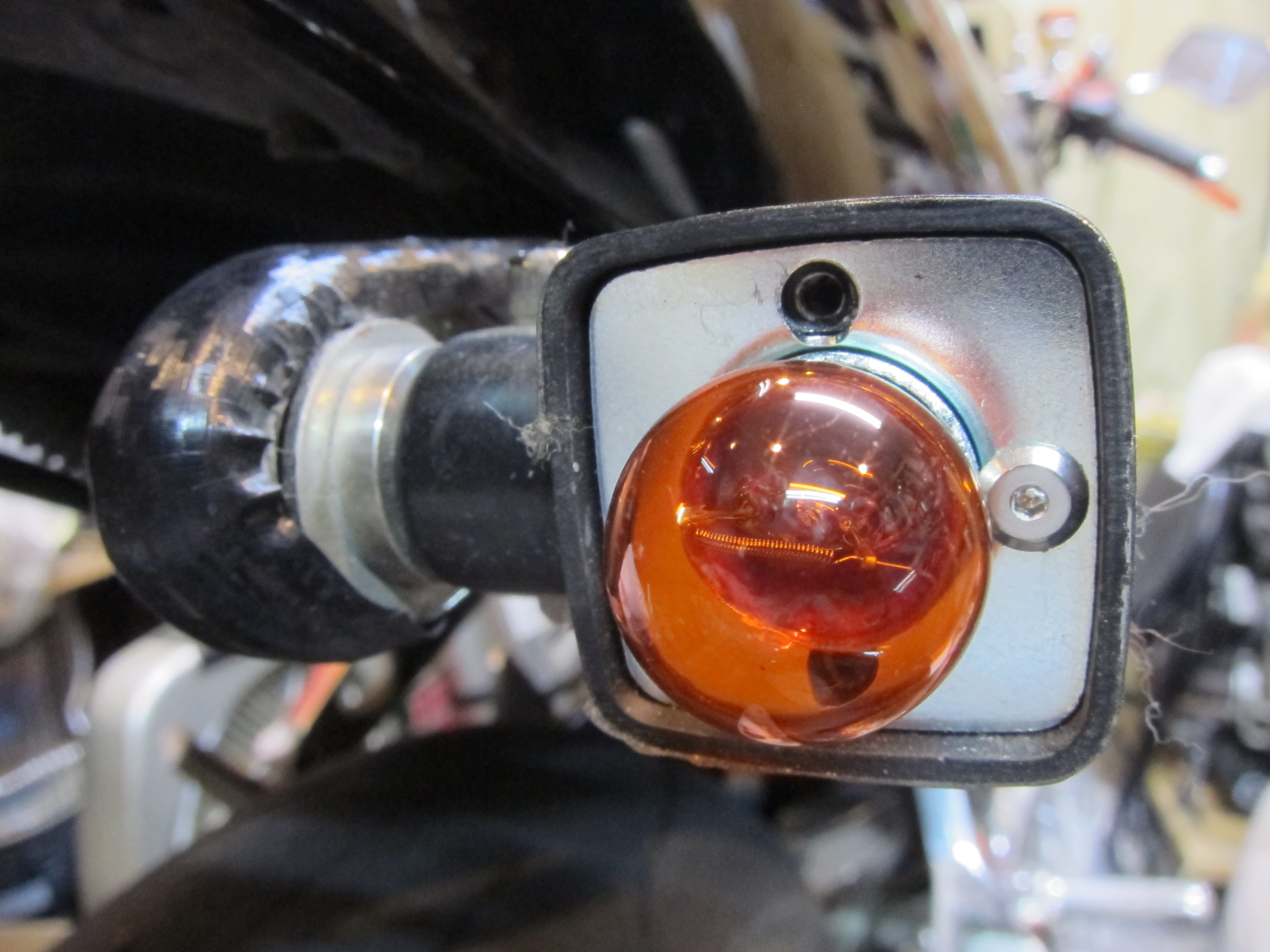

 左の写真がそのまま付けた状態

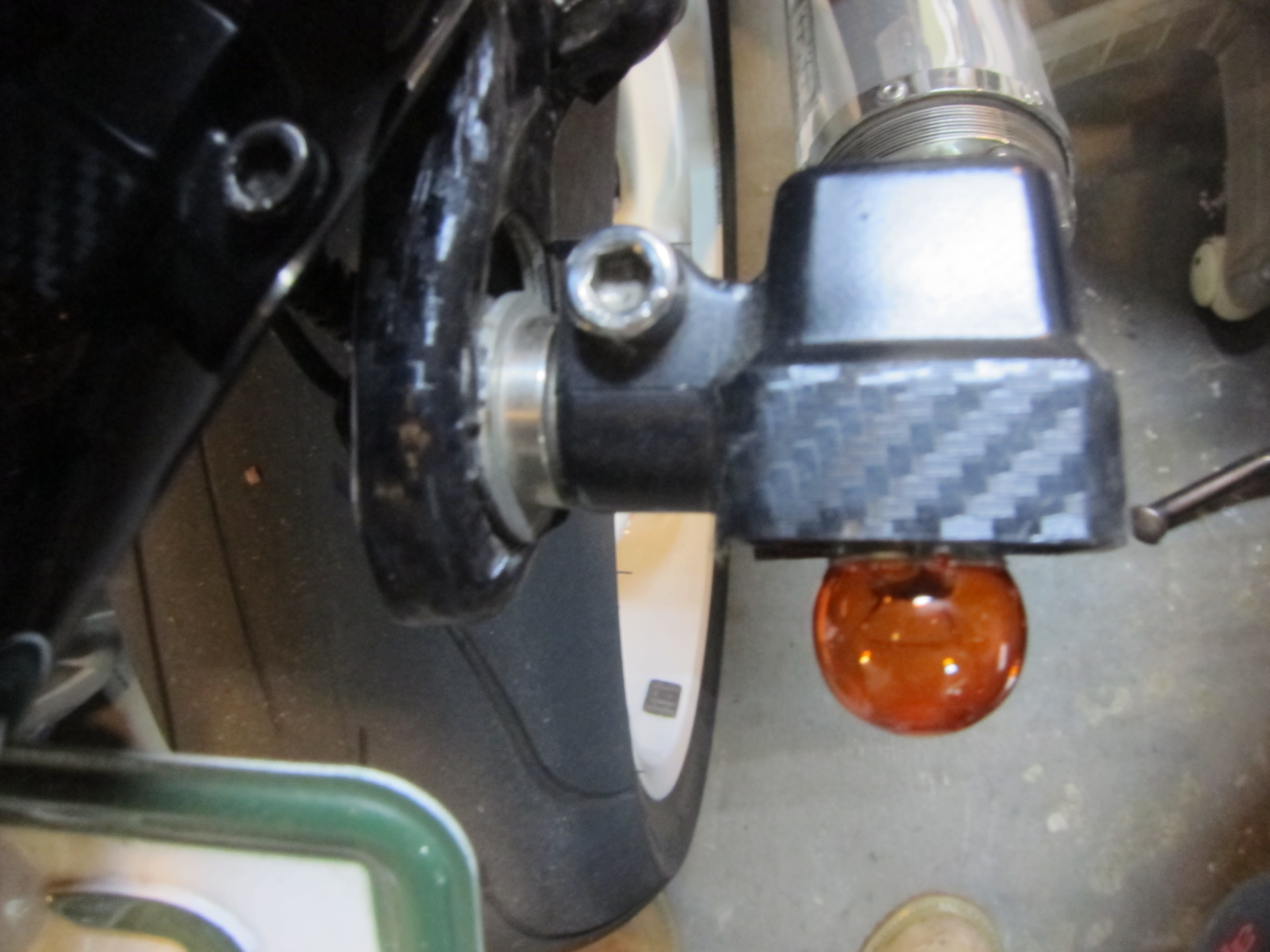

 右が5mmほど引っ込んで装着された小型23W電球。

 グッと奥まって装着できるようになった。
 まぁ、満足できる位置まで引っ込めることができたけど、
 プラスティック ソケットを使えればもっと引っ込むんだけどなぁ・・・残念

楽天 UFOonline
POSH
スクエア ウィンカー シングル
PF91143-16
ブラックボディー+クリアレンズ
シングル球用
2個セット
2585+480

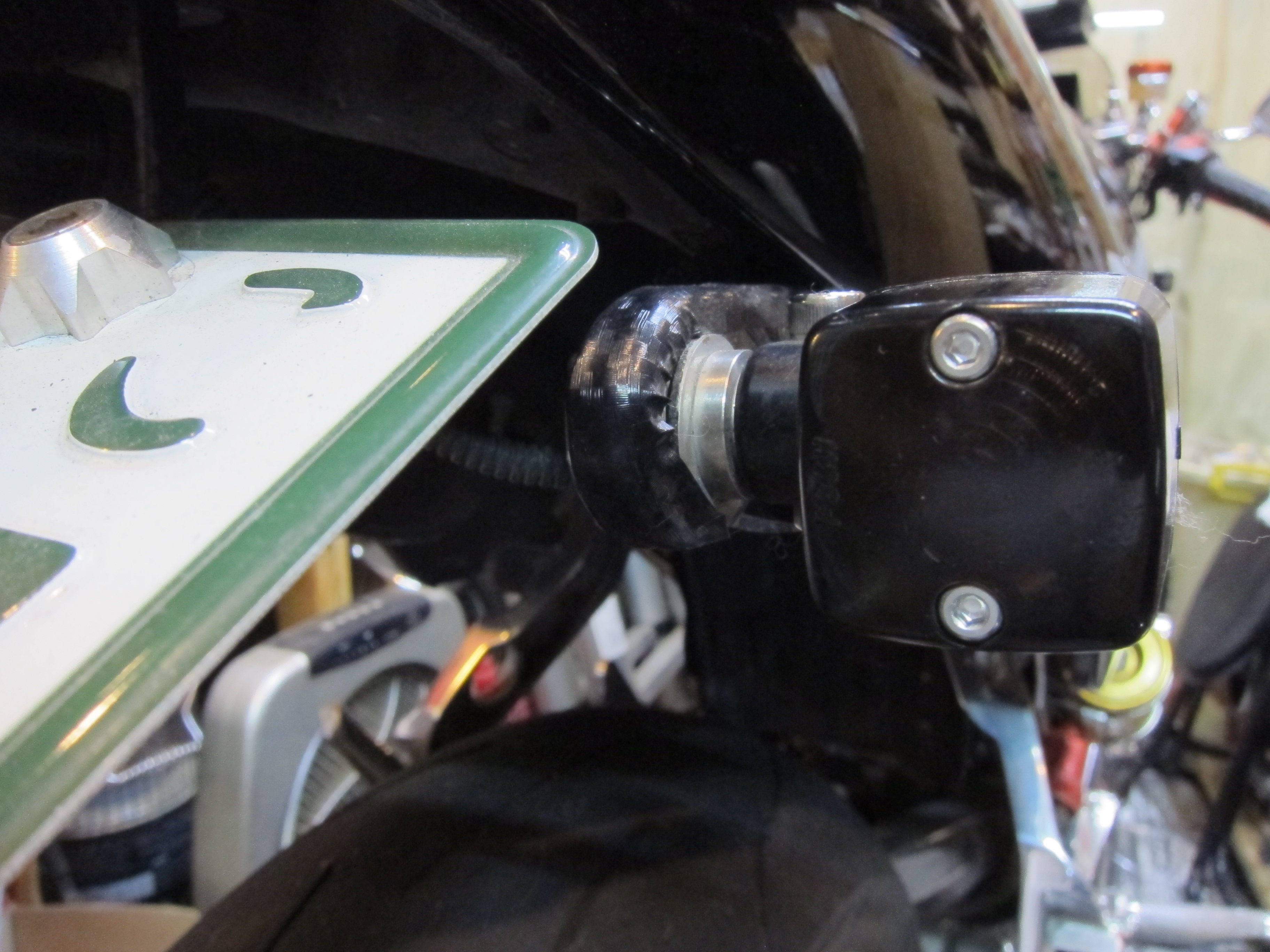

 ソケットベースを取り付けるネジもM3x6 CAPボルト型へ変更した。
 アーレンキーは1.5

 7年以上使っているけどパッキンが入っているから雨や埃が侵入したことは無い。
 7年経ったとは思えないほど綺麗。

楽天 ネジのトミモリ
極低頭 CAPボルト
ステンレス
M3x6x 4本
全ネジ
390x525
 ウィンカーレンズの取り付けネジもM3x20 CAPボルトへ変更
 アーレンキーは2.5

 POSH製のネジはCGC製と違ってもともとステンレスだから錆びないので変える必要はないけどね・・・

楽天 ネジのトミモリ
CAPボルト
ステンレス
M3x30x5本
半ネジ
151x525
