| 2019.04.29 | ||||||
 |

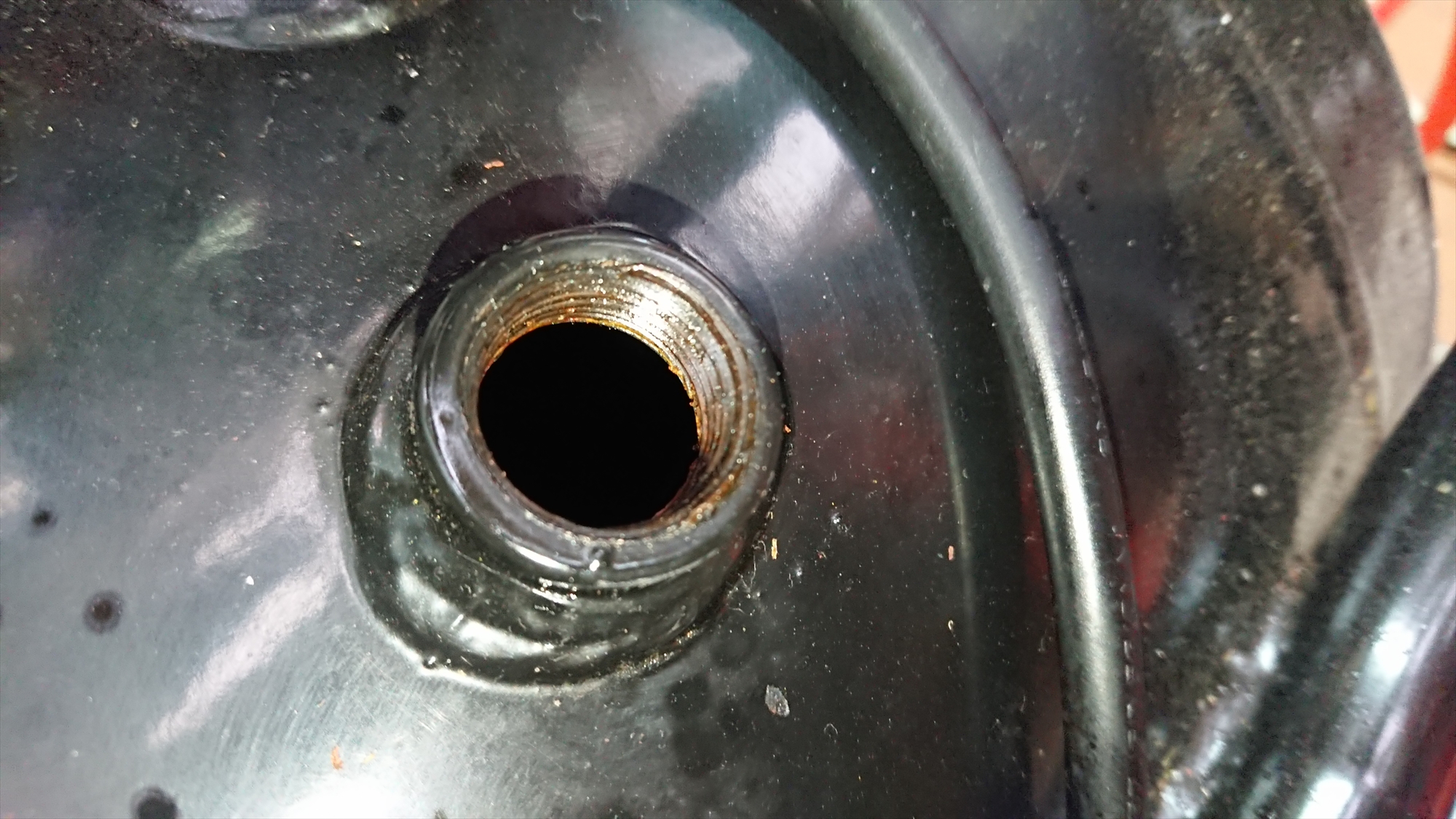

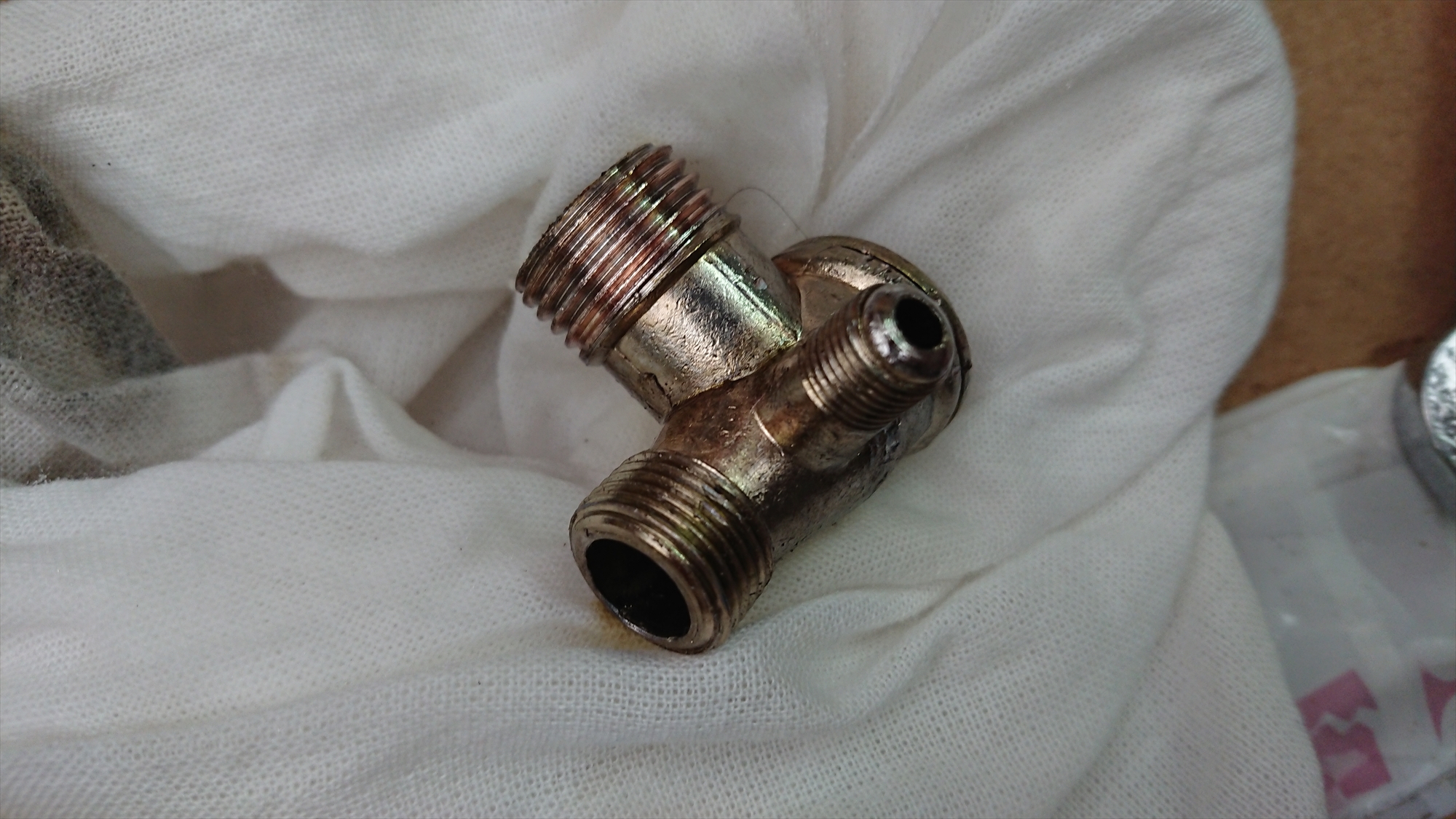

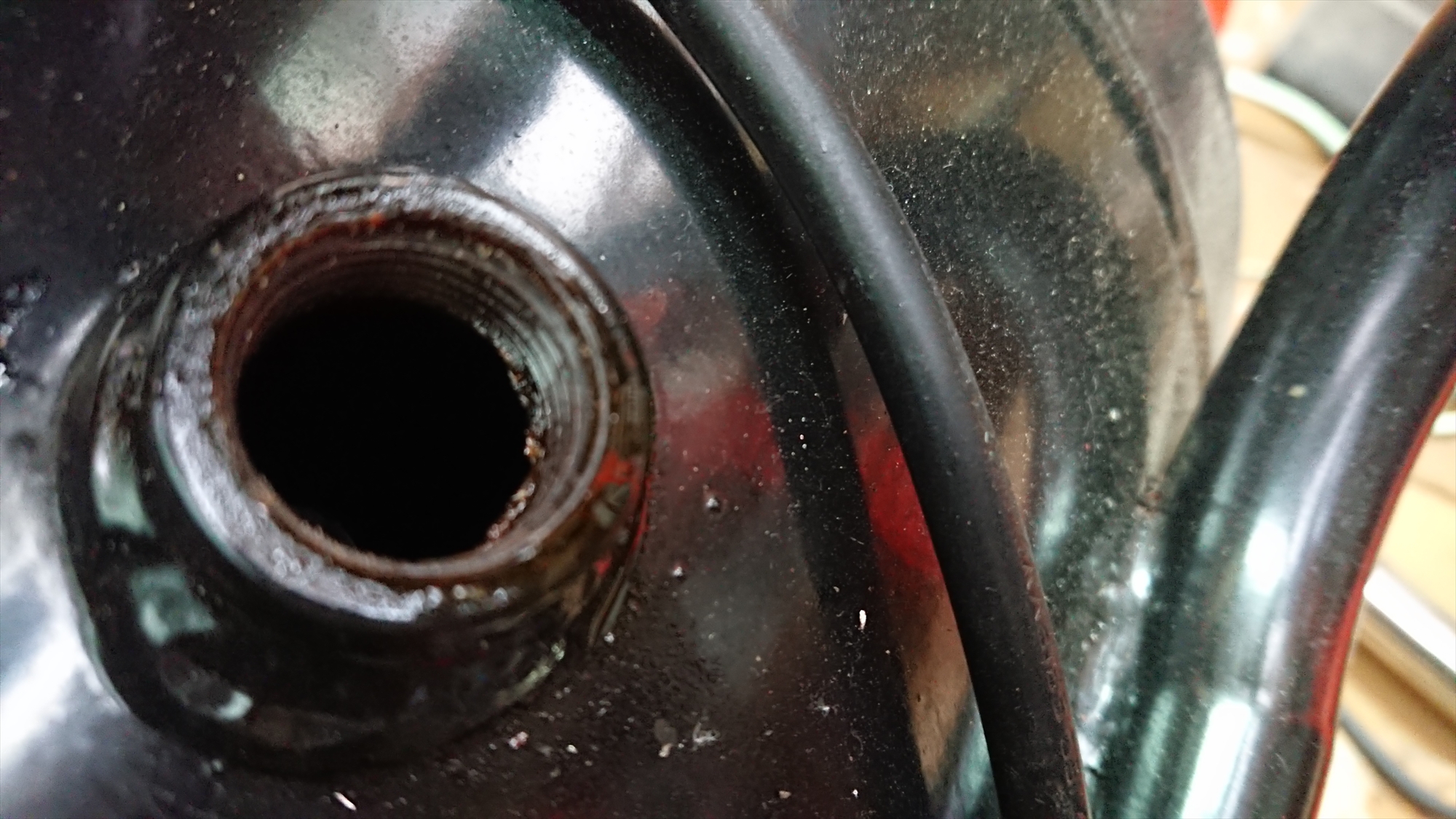

逆止弁（チェックバルブ、逃し弁）の商品ページでは「おねじ」がテーパーかどうか無記載。 逆止弁を外す時、最初だけ固く、その後は手で回せるくらいであったことから めねじは平行またはテーパーであり、おねじ側がテーパーであると考察できる？ 逆止弁を取り去ったエアタンク側のめねじ液体パッキンらしきカスが見える？ |
検索キーワードが悪いのか？ 「逆止弁」「別宮バルブ」 「逃し弁」では MONOTAROUでは製品が 出てこない |
  Amazon TPS 逆止弁 1/2ｘ3/8ｘ1/8オス 1580+0 |
|||
 |
見た感じではテーパーかどうか見極められないね^^; 液体パッキンやシールテープなどで処理した感じは見受けられない。 なので、「めねじ」と「おねじ」の両方ともテーパーか片方だけテーパーって事なんだと思う。 シリコーンリムーバーできれいにした |
  Amazon AZ ZEQUE シリコーンリムーバースプレー 420ml 686+0（買い合わせ） |
||||
 |
 |

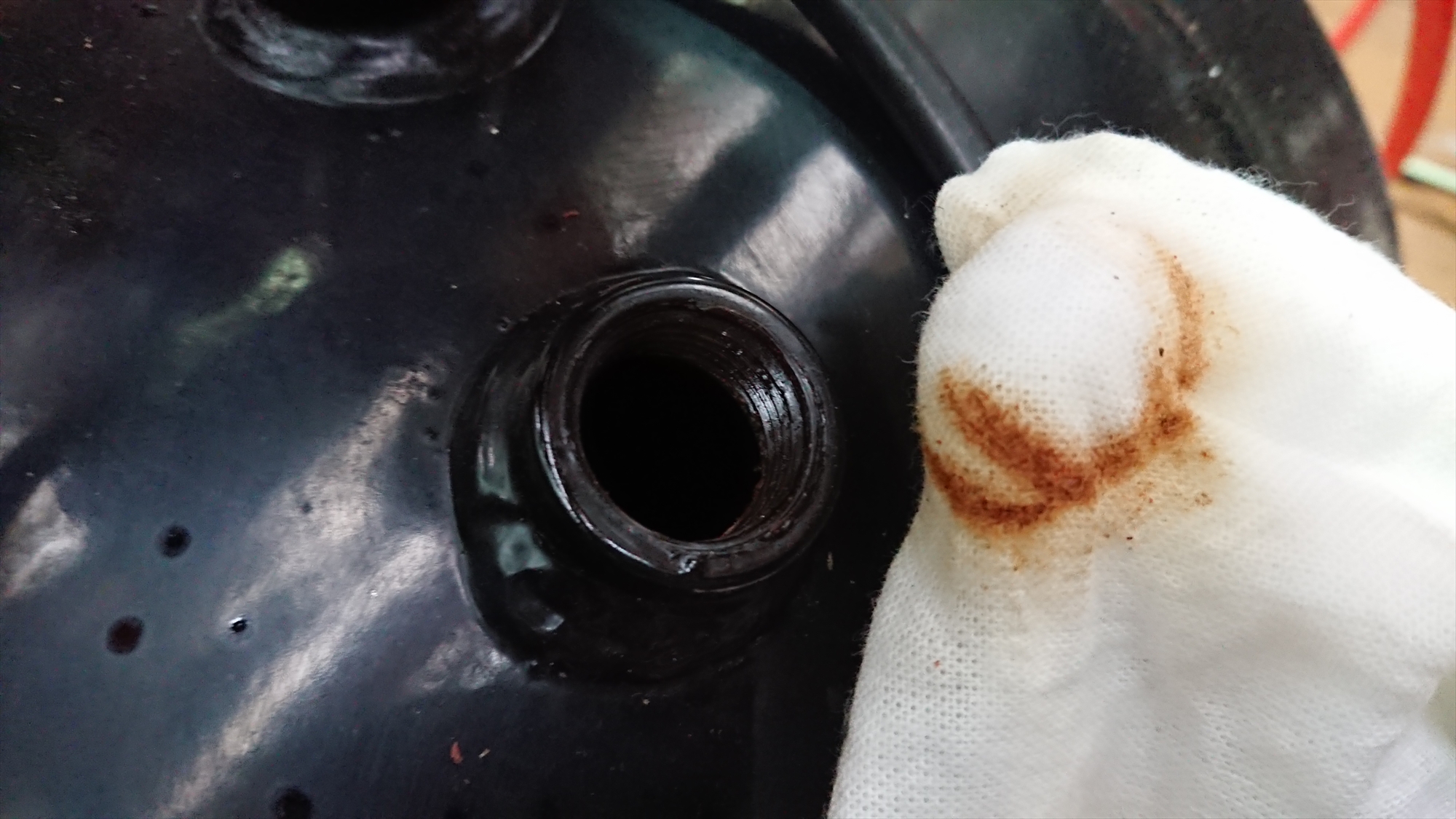

エアタンクの逆止弁接続部をシリコンリムーバーを吹き付けたウエスなどできれいにする。 錆び？のような色の汚れが一杯取れる。 |
  Amazon KAKUDAI シールテープ 8mmｘ5m 295+0 |
|||
 |
手元にあるシールテープが水道用でおまけで着いてきている物しかない ポンプのオイルが染み出ていたので、念のために液体パッキンで処理してみる。 対ガソリンではないけど耐油 |

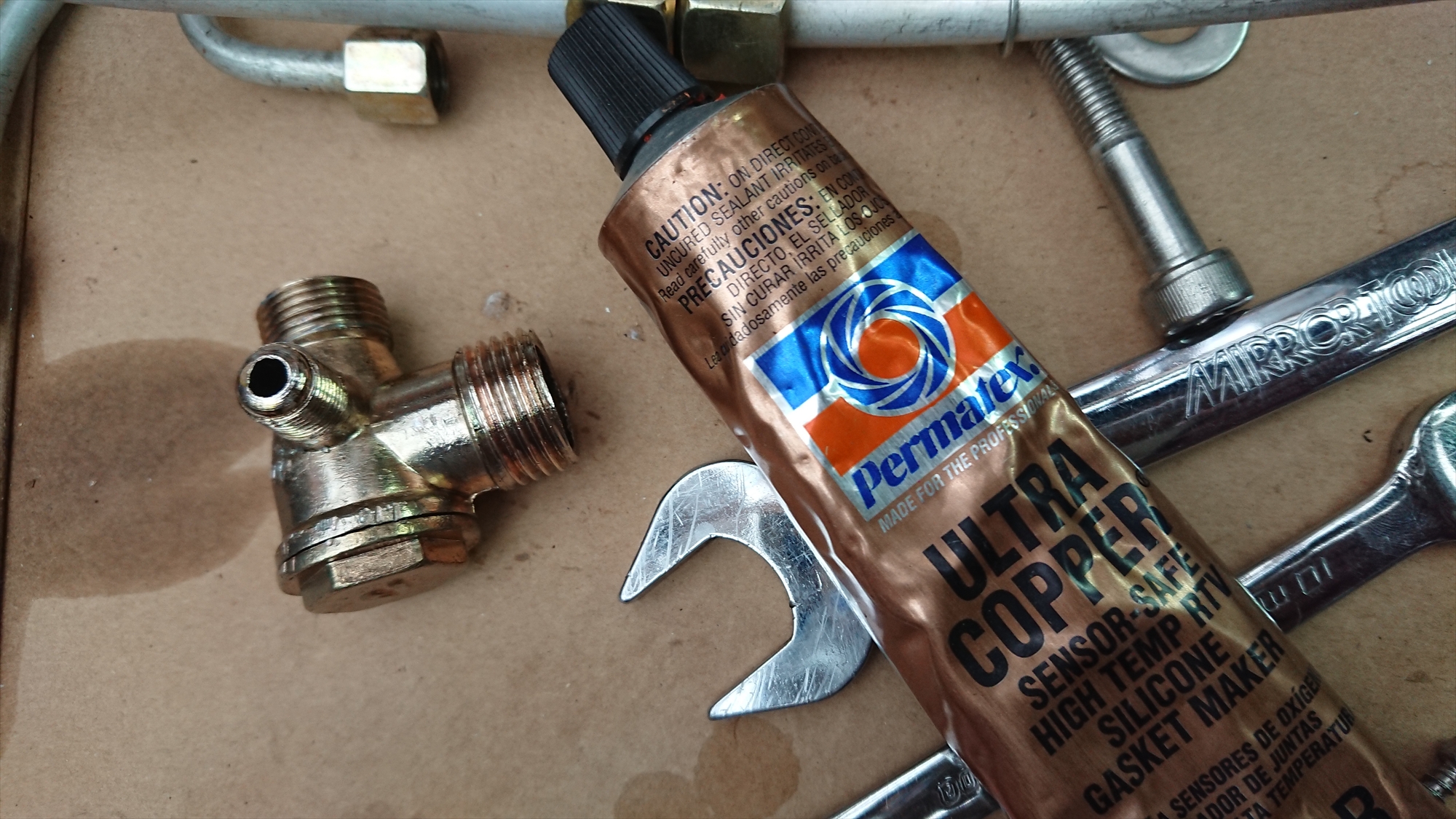

 Amazon  Permatex 液体ガスケット ウルトラカッパー PTX81878 1460+0 |
||||
 |

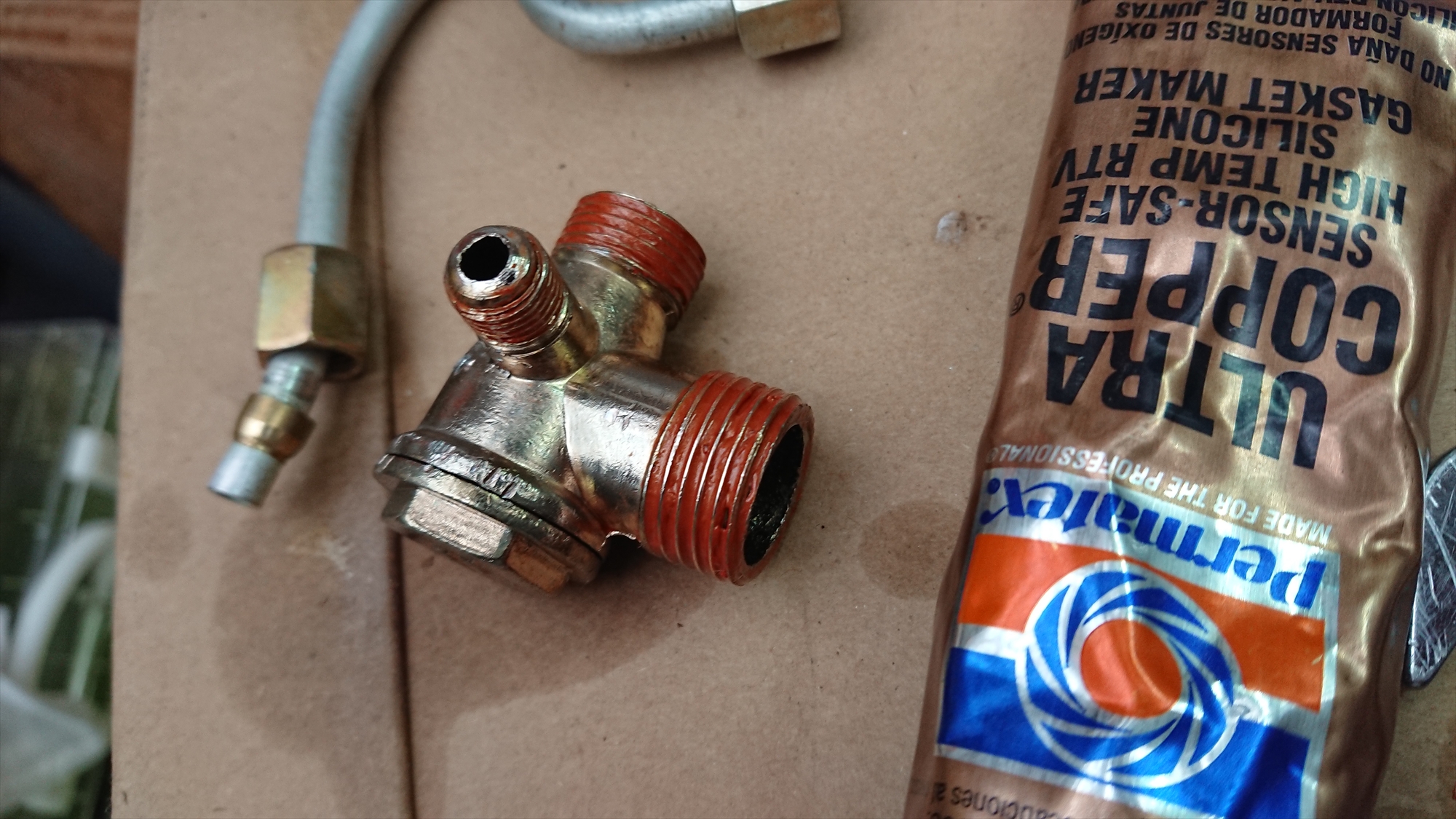

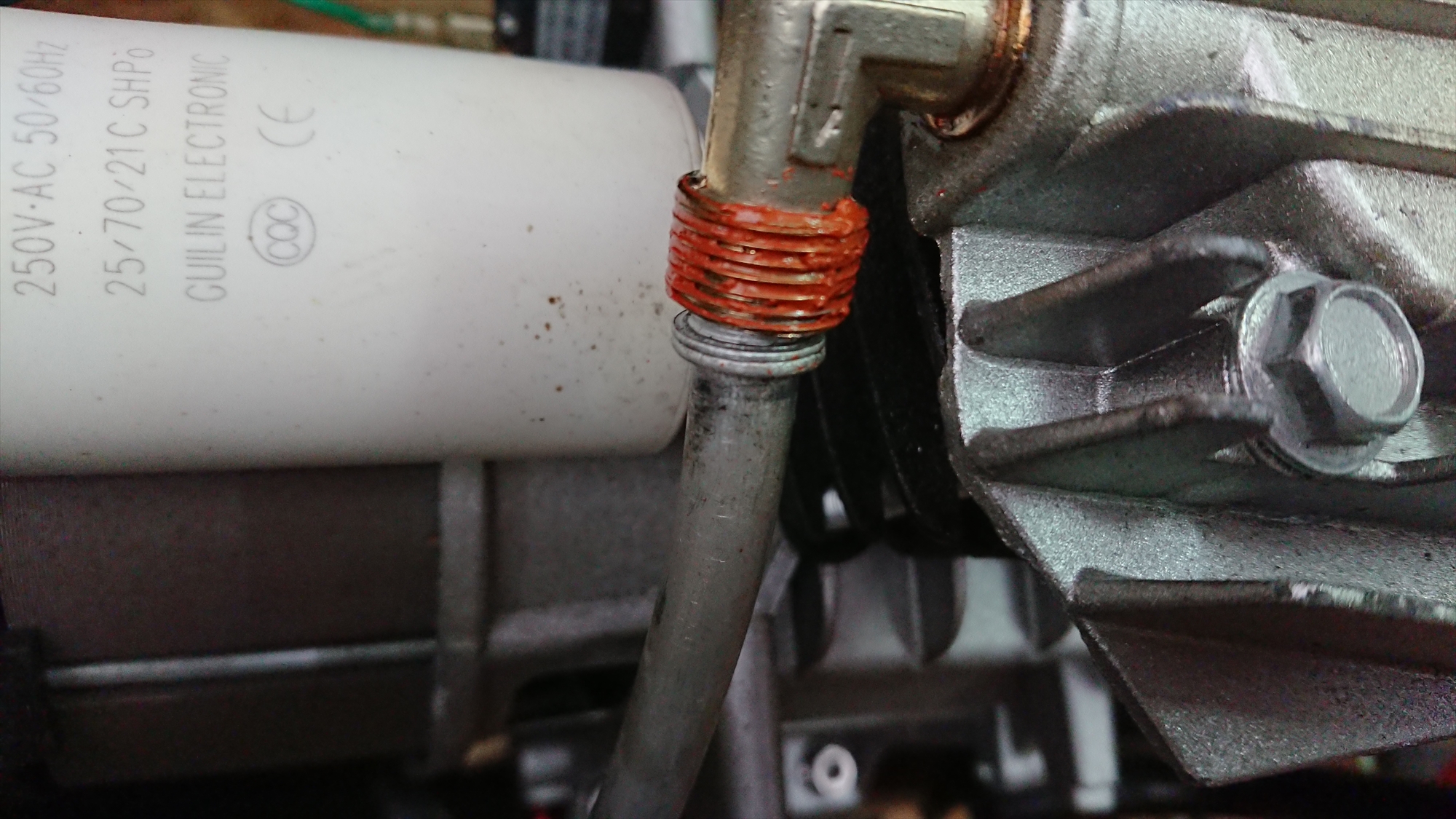

1/2「おねじ」部分だけで良いとは思ったけど、指に余ったので3/8「おねじ」にも パイプ側フレア部にも塗っておいた・・・余計な事はしない方が良いかもしれない・・・ |
  Amazon COBBE PTFEテープ 19mmｘ10m |
||||
 |

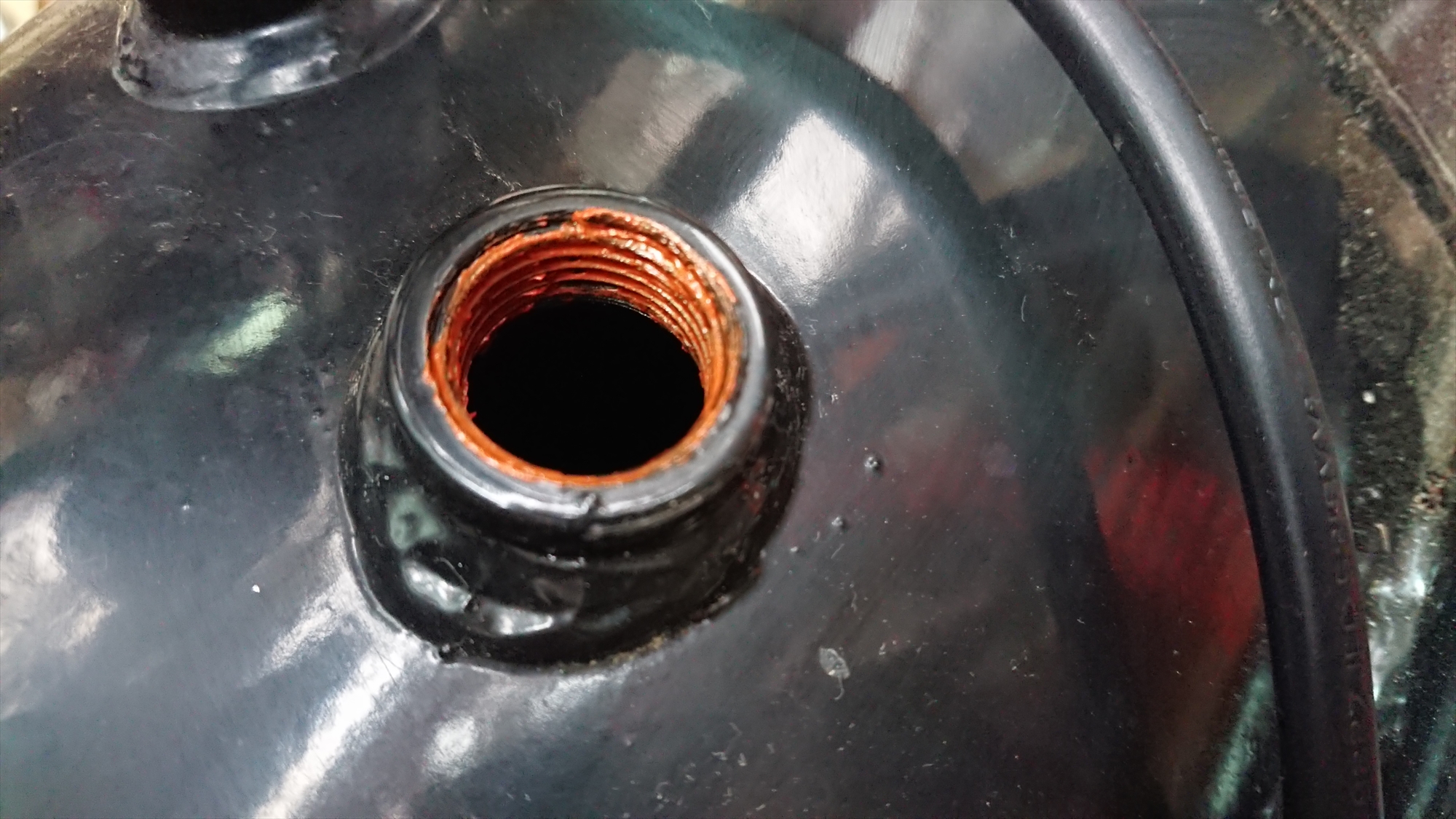

エアタンク側の1/2「めねじ」にも液体パッキンを塗っておいた | |||||
 |

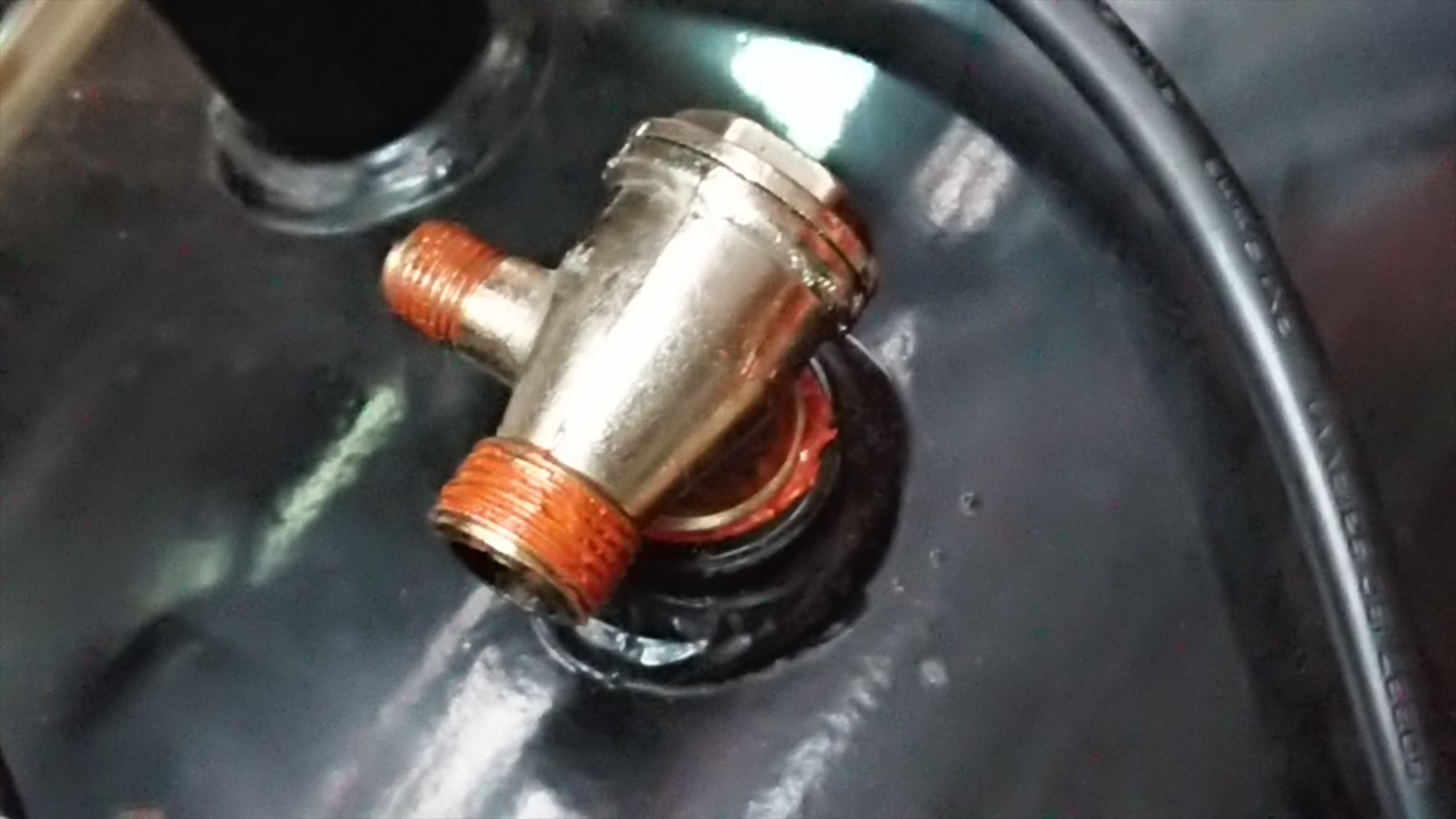

ここまで、簡単に手でスルスル回せた この後、きつく感じるまでウォータープライヤーで締め込む ここから2回転廻せた |
|||||
 |
 |

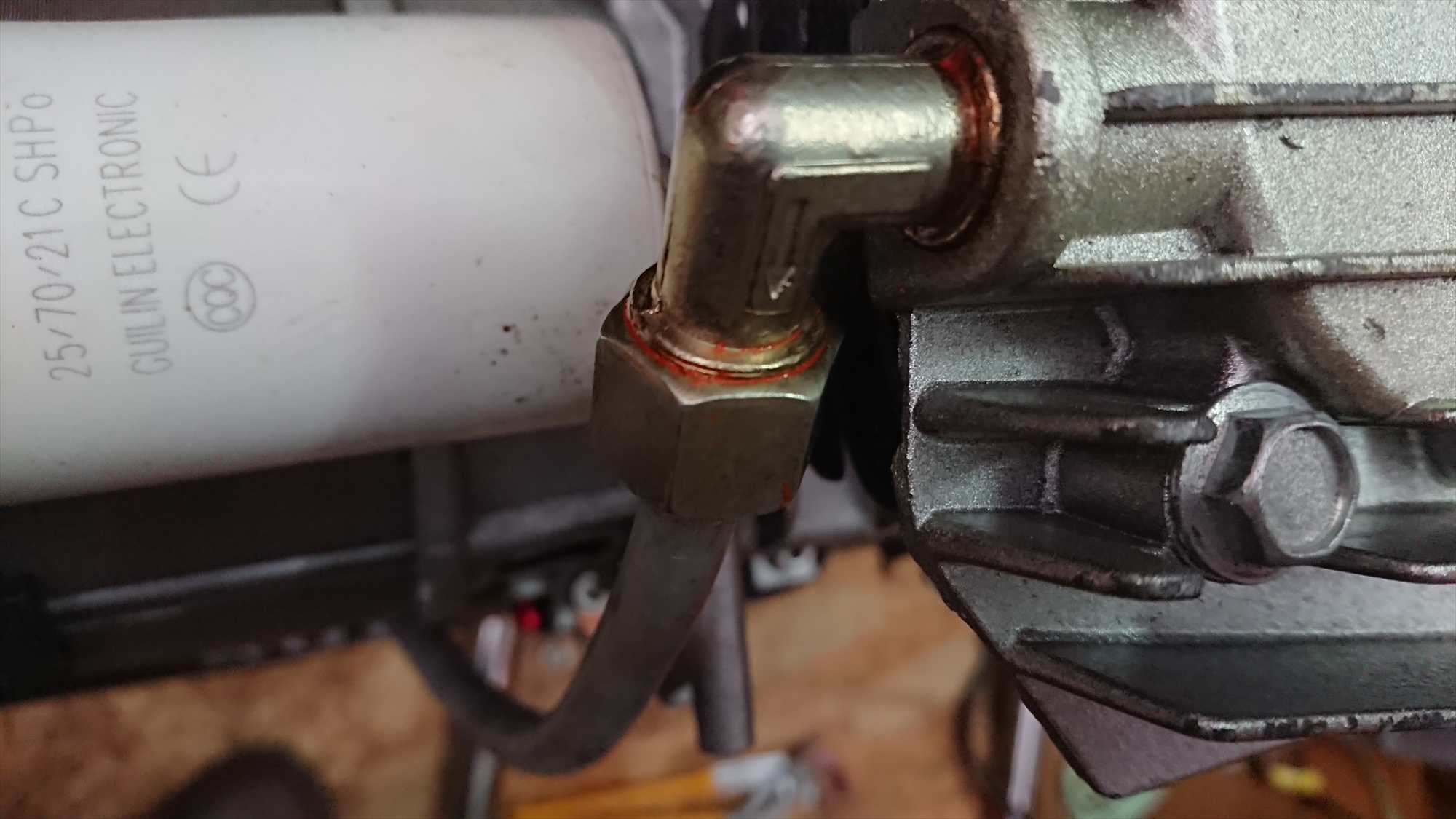

おねじ部分に塗ってもあまり意味は無い・・・ パイプのフレア部分にもヌルヌリしてみた。 でも、溶けたりしてかえって密封されなくなったりするかな？ |
||||
 |

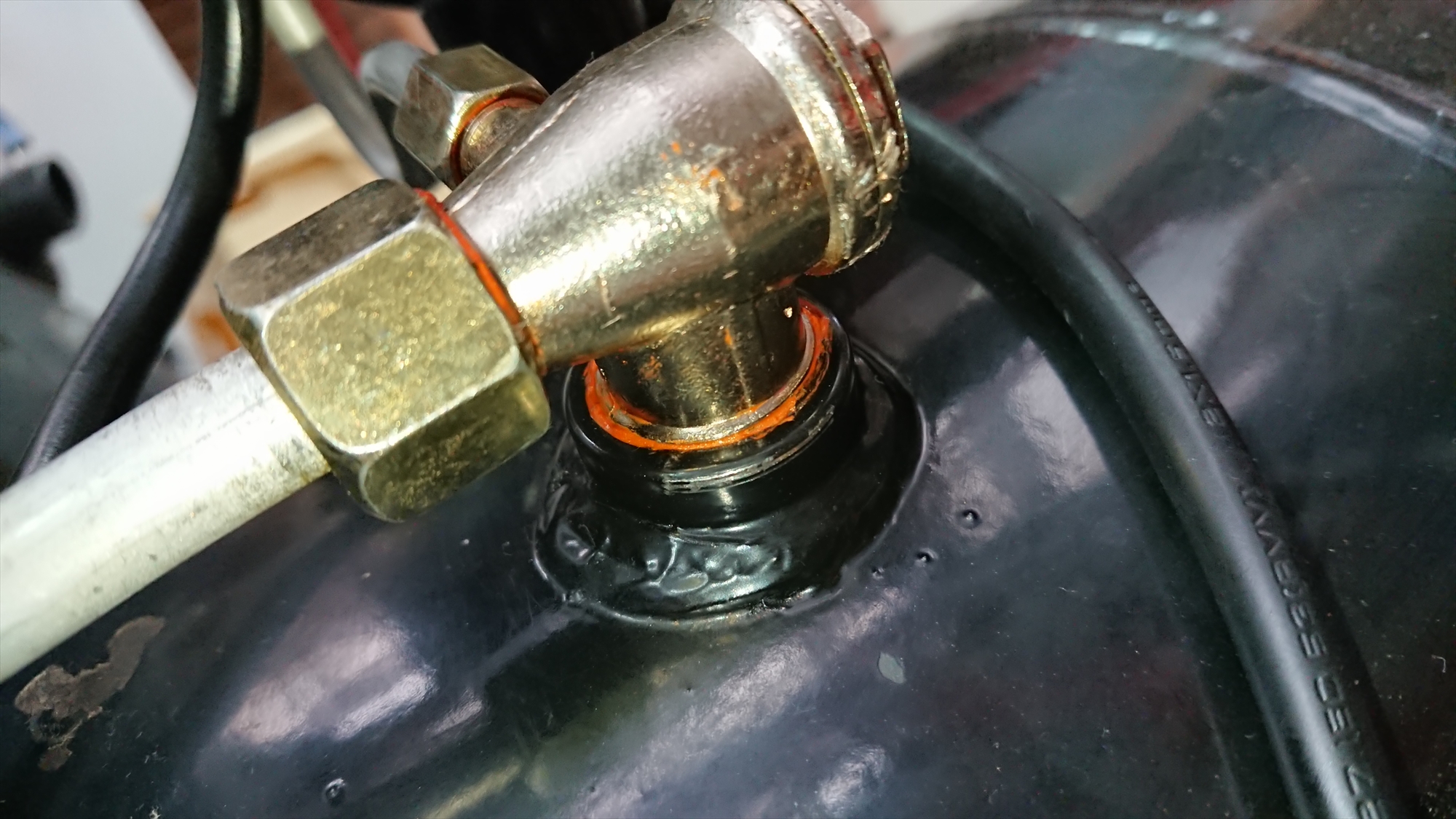

エアタンク基部からのエア漏れはこれで解決してくれるとありがたい | |||||
 |
宿題① このなまし銅管をフレキシブルメタルホース 南国フレキ工業（NFK）無溶接式フレキ ユニオンFCMB NK110-10-500 と入れ替えればポンプとエアタンク間のパイプ周りからのちょびっとエア漏れも解決するでしょう。 これの接合部規格は 10A = 3/8 ※ FCMB=ねじ込み式継手 直線的な形状の官の両端にねじ切りをした配管継手のニップル、直線状の配管同士を接続出来るブッシングボルト、ソケットなどのこ。 どれも、蒸気、空気、ガス、油などの配管に使われ、ニップルは、配管寸法が短い間隔のときや、エルボなどと併用して配管の方向を変えるときなど、 または、器具の接続などにも使用します。 ブッシングボルト、ソケットはそれぞれ配管を繋ぐための器具で、ブッシングは両側にめねじとおねじが切り込んであり、両側とも異径、配管の太さを変えるための器具。 ソケットは両側がめねじになっていて、同径の配管同士で使います。 |
  Amazon 南国フレキ工業 NK1010-10-500 フレキシブルメタルホース 10Aｘ10A 500mm 2895+820 |
  Amazon SK11 651-94-1/4x8.0 ニードルバルブ R1/4+8.0 502+0 |
|||
 |
宿題② あとは、コンプレッサーを床下で放置する為、水抜きが面倒だったのを解消するために 1/4オス+1/4オス90°継手 アソー社製 LM-1022 をエアタンク側に接続 延長パイプ（キャピラリーチューブ）1000mmに ドレインバルブ を付けて 床上から排水が出来るようにすればOK |
  Amazon 中華 継手 エルボ 1/4M+1/4M 290+0 |
  Amazon TASCO TA255AA-2 キャピラリーチューブ 1/4F+1/4F 1000mm 873+∞ |
  Amazon SK11 CM-1022 ニードルバルブ R1/4+Rc1/4 1878+0 |
||
 |

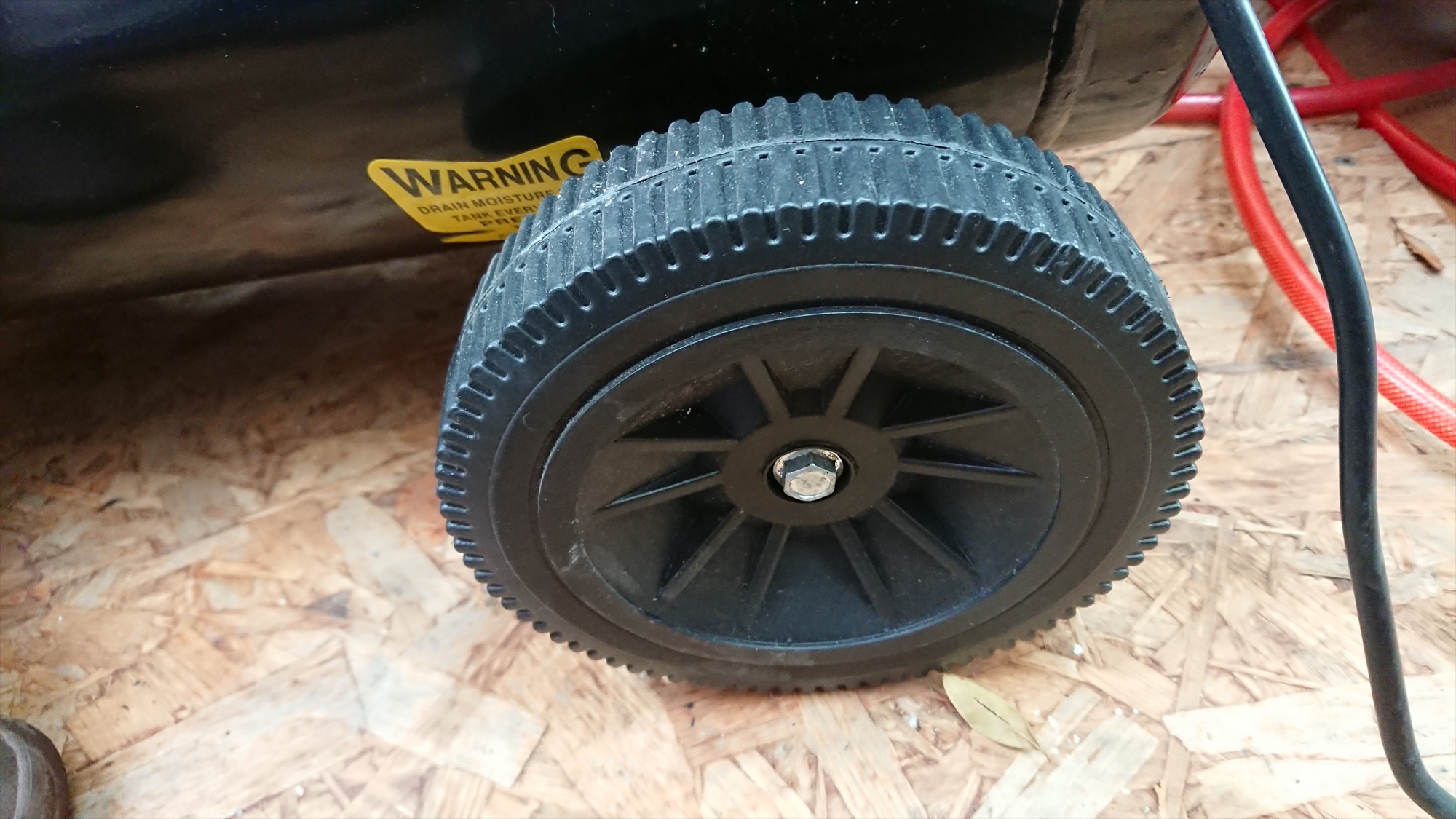

宿題③ 中空ABSタイヤを中空ゴム製の物を見つけたので交換してみたい。 許容荷重(kgf):122.4 車輪径D(mm):175 車輪幅(mm):50 ボス幅B(mm):56 穴径d(mm):12 車軸径(mm):12 キャスター:175mm空気車輪 |
  Amazon TRUSCO TKT-175AR 中空ゴムタイヤ 175x50 1945ｘ４ |
  Amazon 中華 UXCELL ホイール 195ｘ40mm 8ｍｍ穴 1773+0 |
|||
 |
||||||
